Plane（平面）
ByBestFitThroughPoints（拟合点）
描述
将平面与输入点拟合，基本是三维散点图拟合。
输入
points: Point[]（点：点）
输出
Plane（平面）
注释

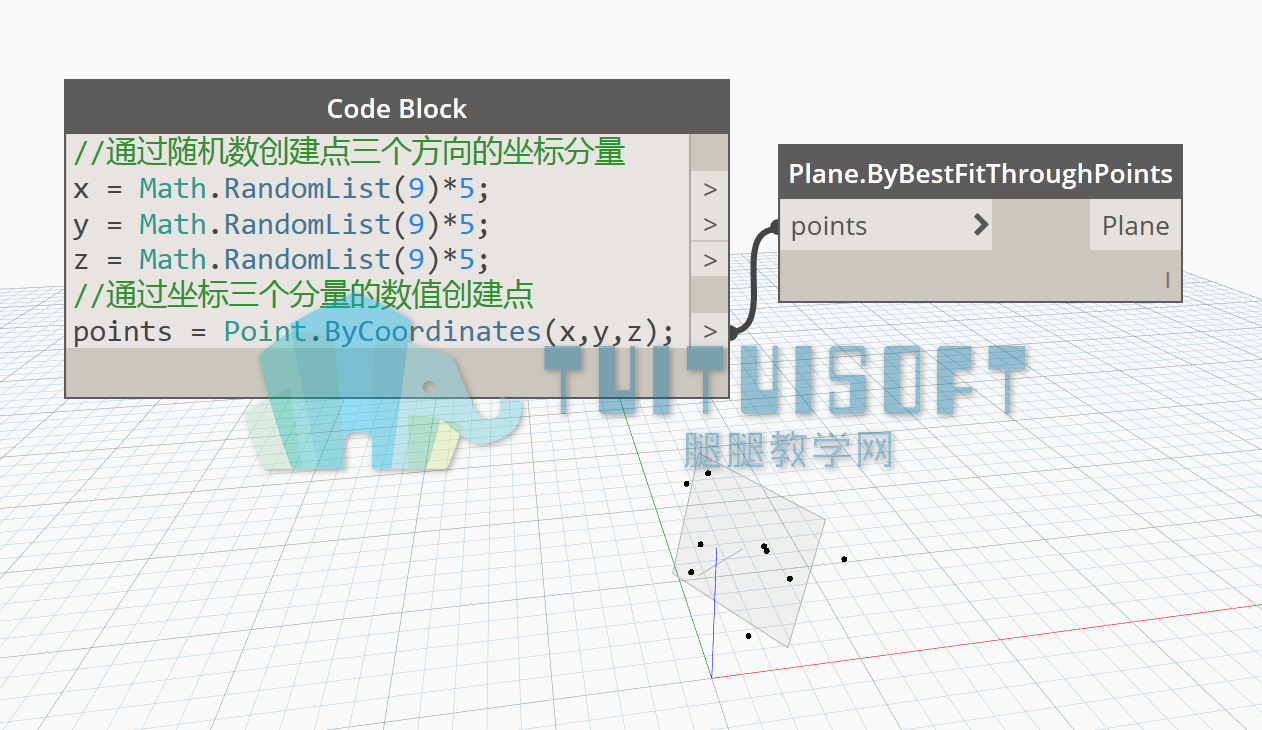

使用一组点找到最接近该集合的平面。
附图
例如，使用一系列随机列表来生成随机的x、y和z坐标。然后通过这些点创建平面。
ByLineAndPoint（直线与点）
描述
创建包含输入线和外部点的平面，点不能位于此输入线或输入线轴线上。
输入
line: Line（直线：直线）
point: Point（点：点）
输出
Plane（平面）
注释

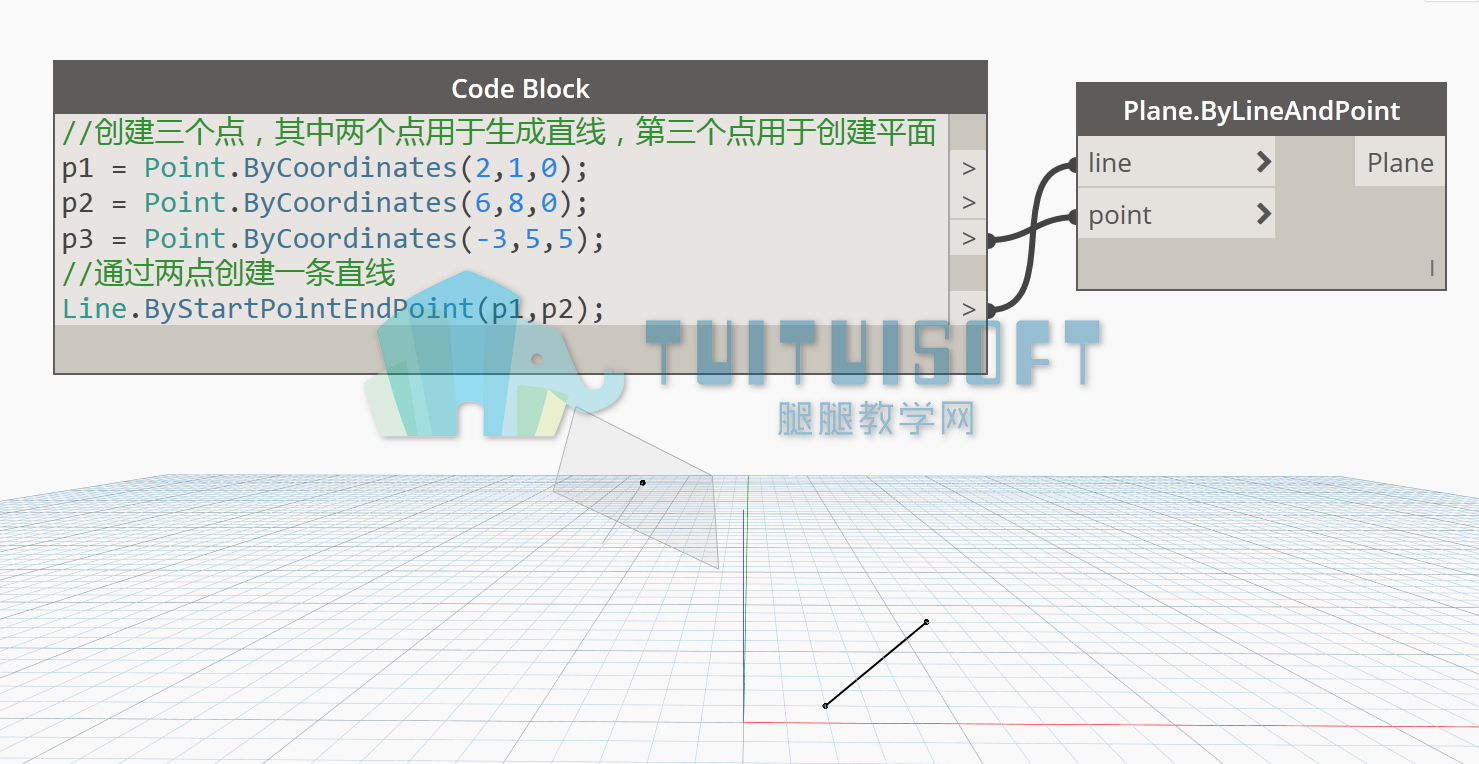

通过输入一条直线和一个点，查找一个平面同时包含两者。
附图
例如，创建一个平面，该平面既经过指定的直线，又经过指定的点。
ByOriginNormal（原点法向量）
描述
以原点为中心通过输入法向量创建平面
输入
origin: Point（原点：点）
normal: Vector（法向：向量）
输出
Plane（平面）

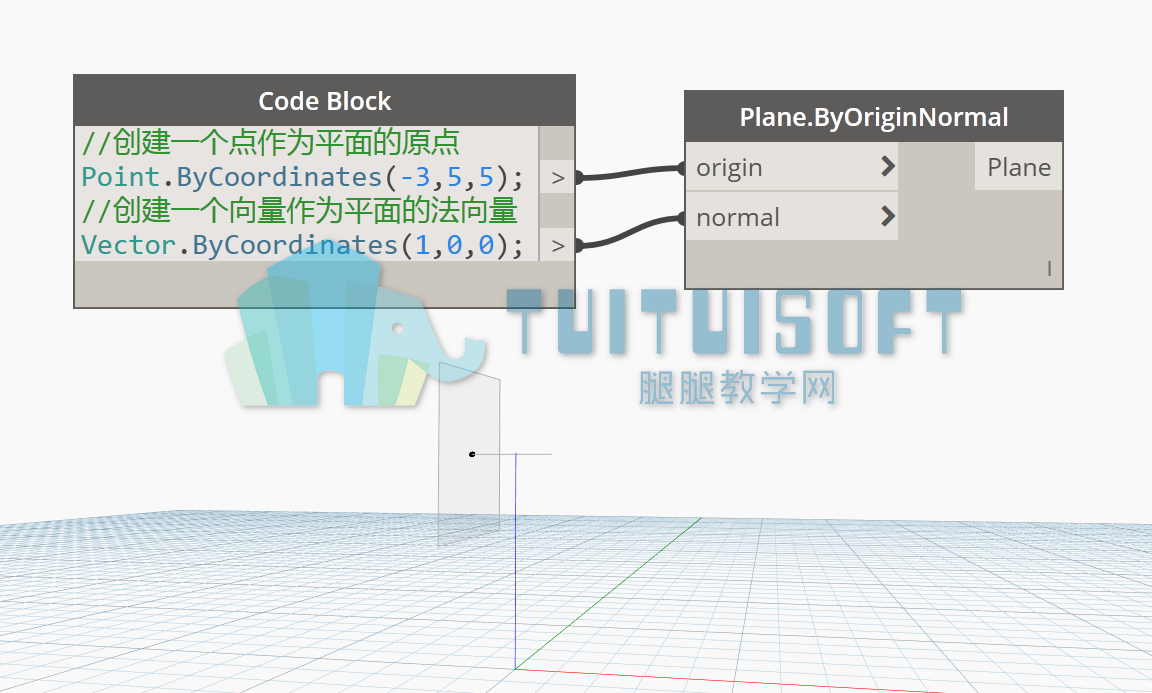

注释
通过输入平面上的原点以及平面的法向量创建平面。
附图
例如，输入平面上的原点以及平面的法向量创建平面。
ByOriginNormalXAxis（原点法向量X轴）
描述
创建“定向”平面，定位于原点及向量法向，但使用特定X轴方向。这不会影响拆分、相交和投影等操作，它仅指定输入坐标系的方向。
输入
origin: Point（原点：点）
normal: Vector（法向：向量）
xAxis: Vector（X轴：向量）
输出
Plane（平面）
注释
通过输入平面上的一个点以及平面的法向量创建平面，同时输入该平面X轴的方向。
附图
例如，通过输入平面上的一个点以及平面的法向量创建平面，同时输入该平面X轴的方向。
ByOriginXAxisYAxis（原点X轴Y轴）
描述
X和Y轴位于此平面内。Z轴为两个向量的叉积。
输入
origin: Point（原点：点）
xAxis: Vector（X轴：向量）
yAxis: Vector（Y轴：向量）
输出
Plane（平面）
注释
通过输入平面的原点以及X和Y轴的方向来创建平面。
附图
例如，通过输入平面的原点以及X和Y轴的方向来创建平面。
ByThreePoints（三点）
描述
创建包含三个输入点的平面
输入
origin: Point（原点：点）
planePoint: Point（平面点：点）
xAxisPoint: Point（X轴点：点）
输出
Plane（平面）

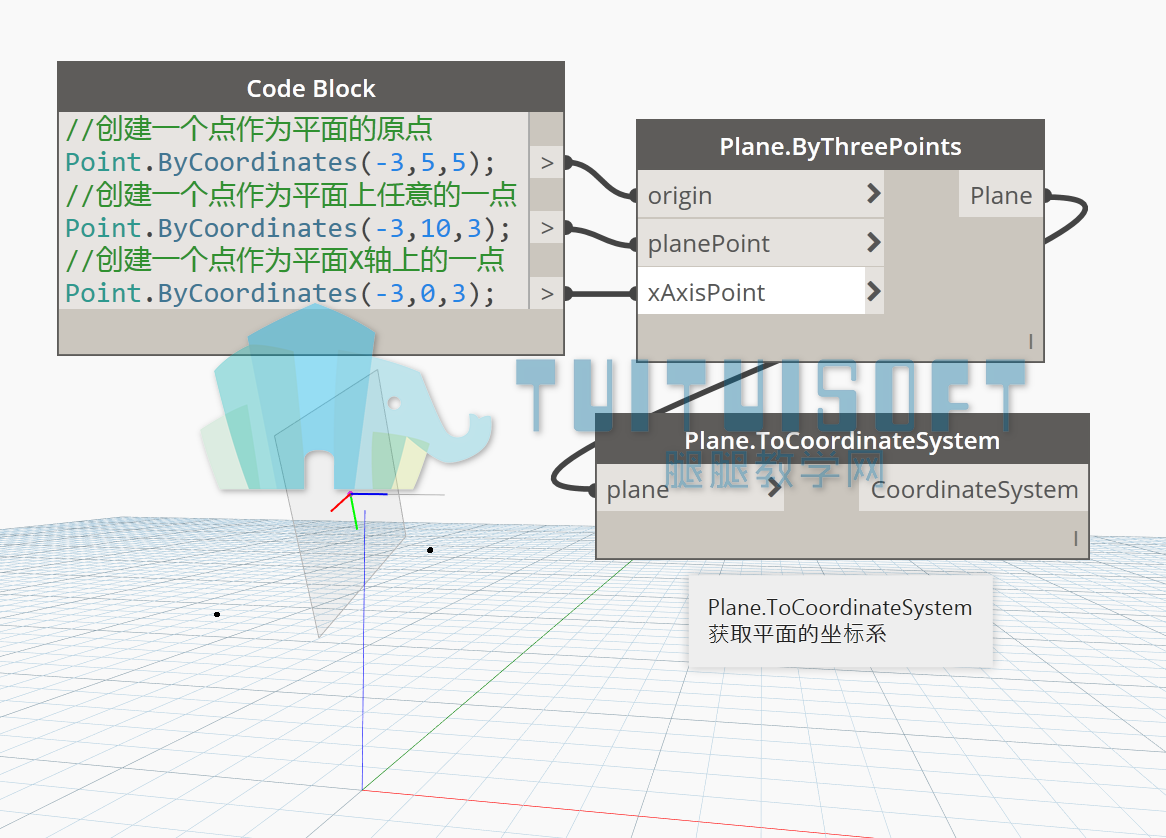

注释
通过三个点创建一个平面
附图
例如，创建一个平面通过经过指定的三个点。
XY（XY平面）
描述
在世界坐标系XY平面创建平面
输入
无
输出
Plane（平面）
注释
以世界坐标系为基准创建一个XY平面

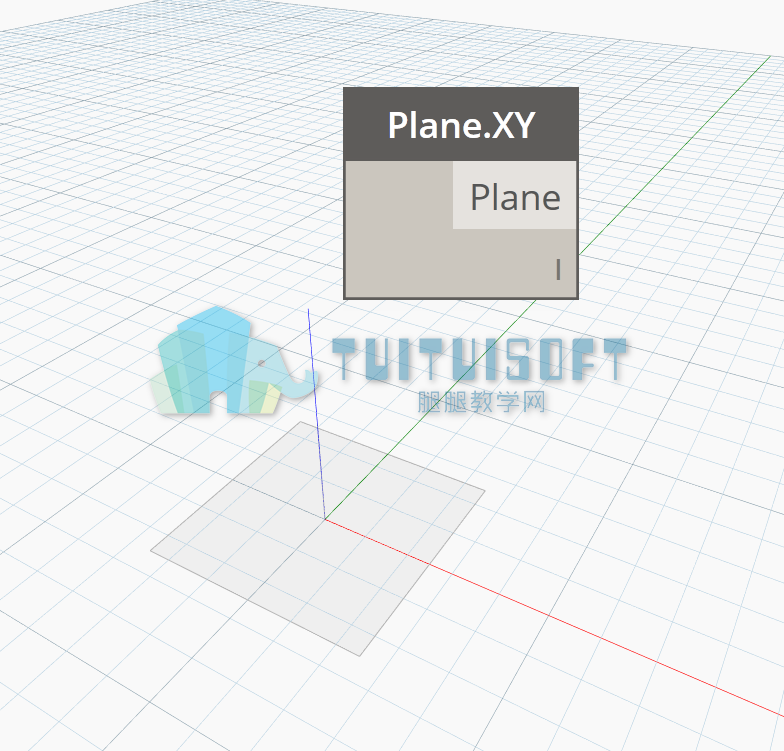

附图
例如，以世界坐标系为基准创建一个XY平面。
XZ（XZ平面）
描述
在世界坐标系XZ平面创建平面
输入
无
输出
Plane（平面）

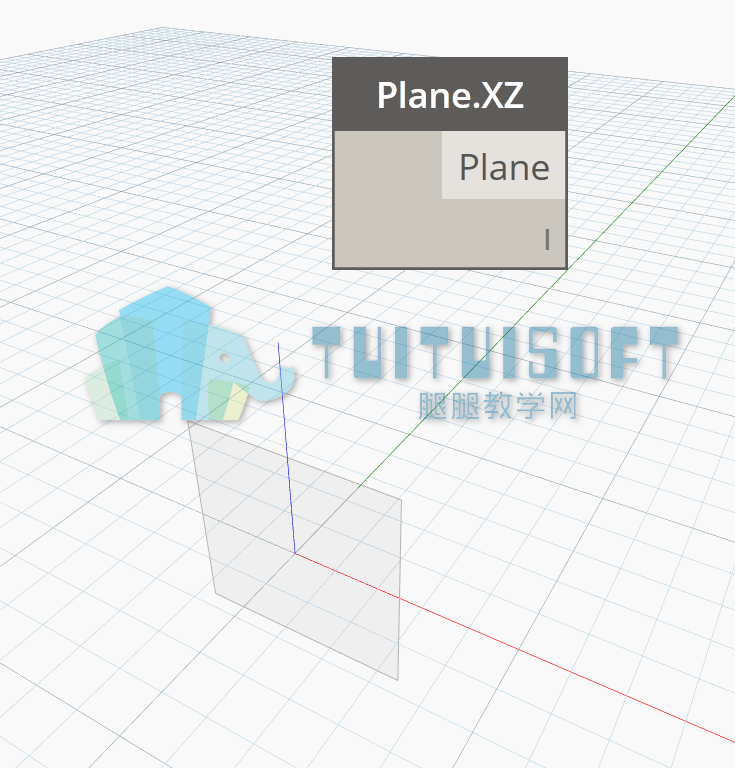

注释
以世界坐标系为基准创建一个XZ平面
附图
例如，以世界坐标系为基准创建一个XZ平面。
YZ（YZ平面）
描述
在世界坐标系YZ平面创建平面
输入
无
输出
Plane（平面）

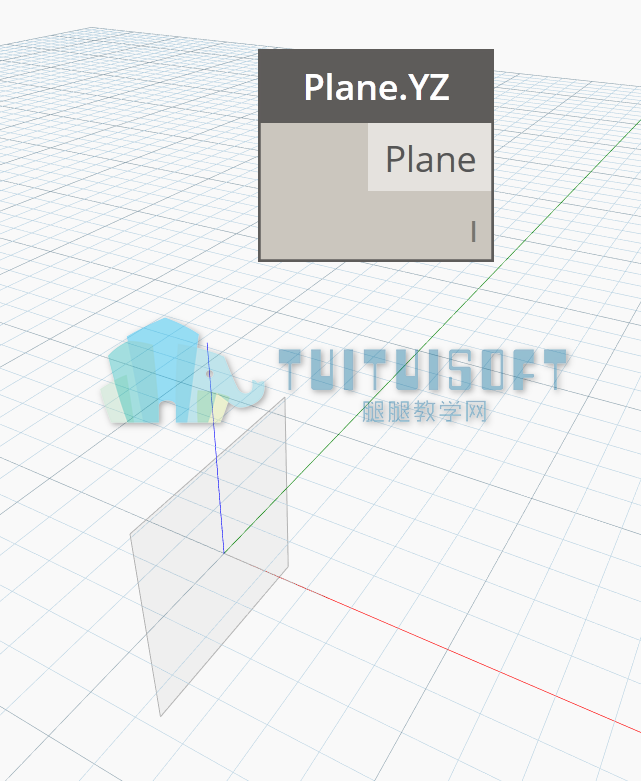

注释
以世界坐标系为基准创建一个YZ平面
附图
例如，以世界坐标系为基准创建一个YZ平面。

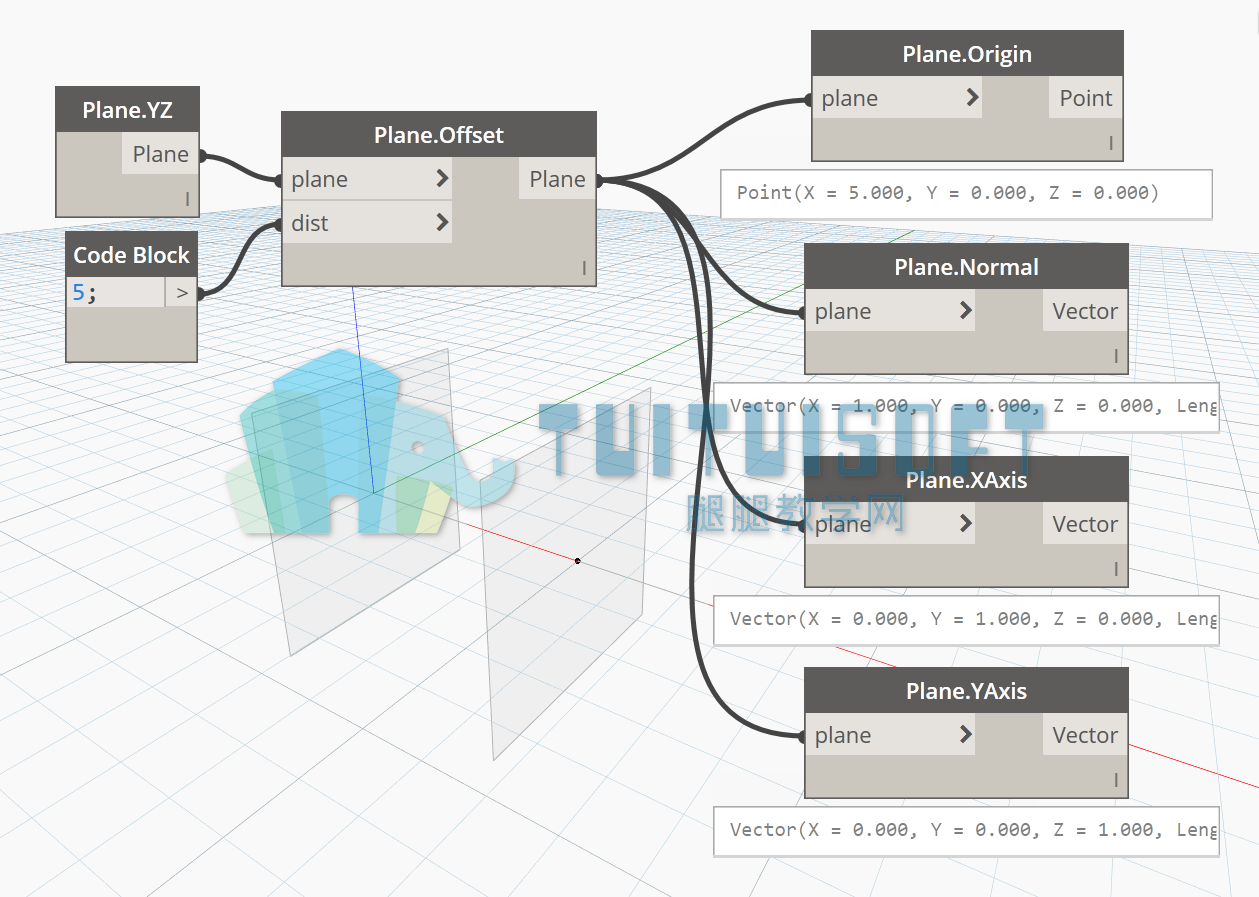

Offset（偏移）
描述
通过在法线方向按指定距离偏移该平面来创建新平面
输入
plane: Plane（平面：平面）
dist: double（距离：双精度）
输出
Plane（平面）

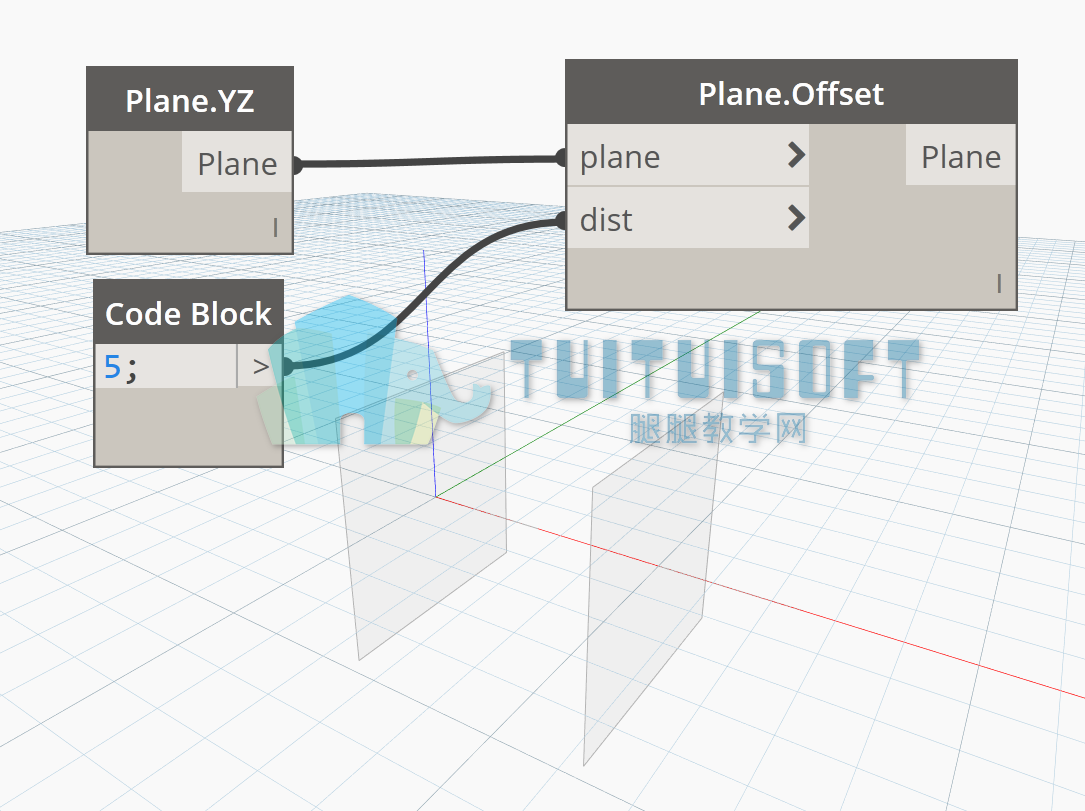

注释
通过在法线方向按指定距离偏移该平面来创建新平面

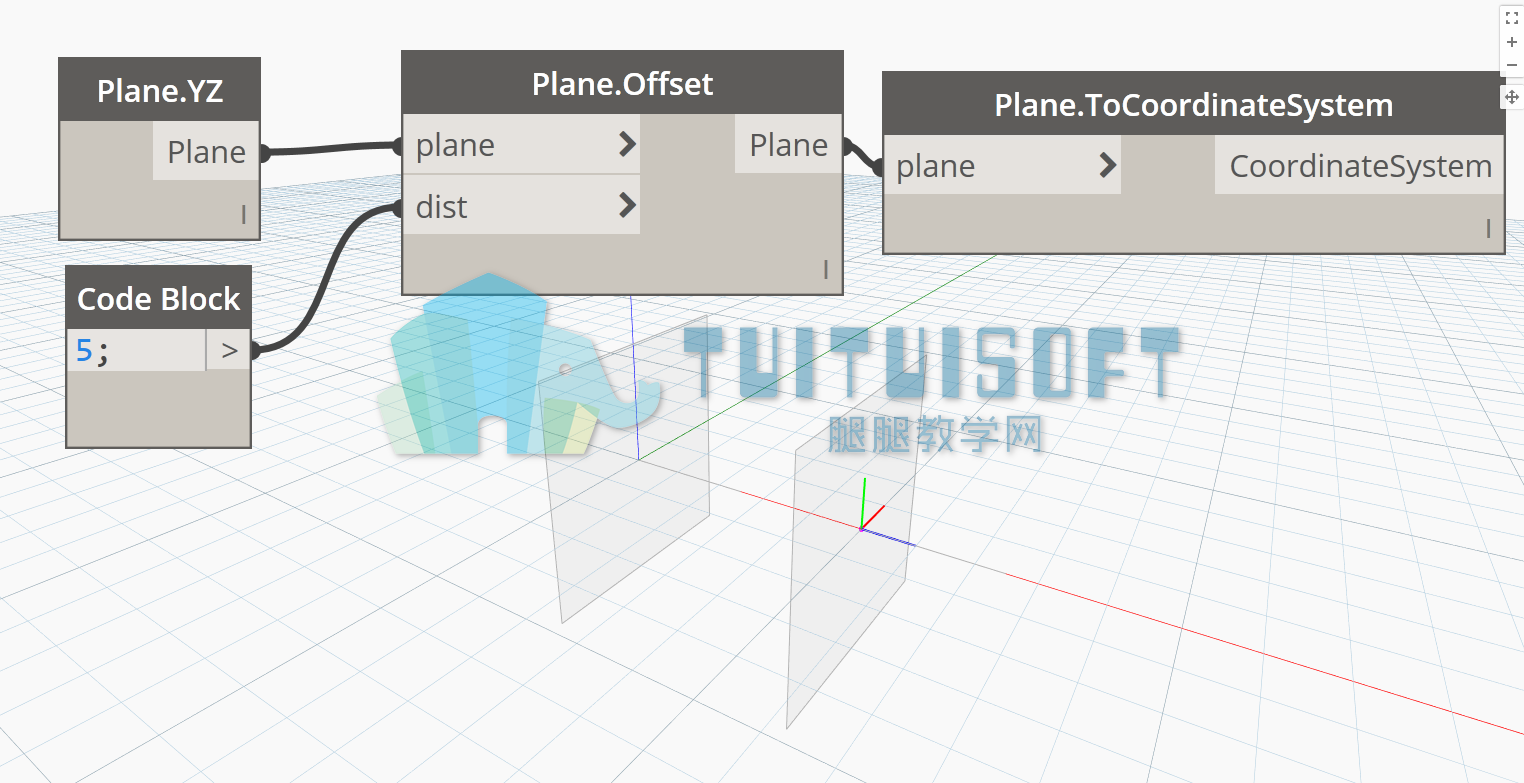

附图
例如，通过在法线方向按指定距离偏移该平面来创建新平面。

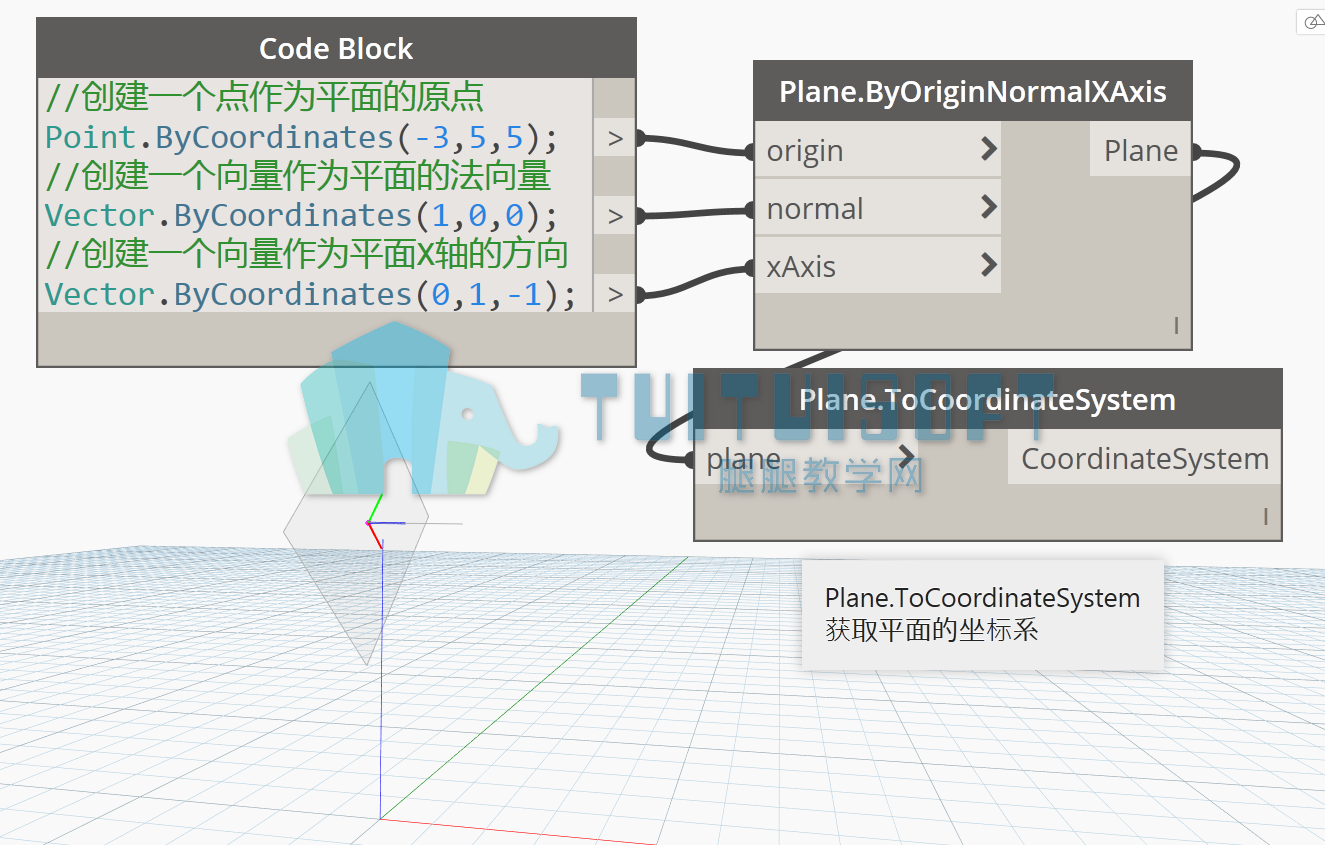

ToCoordinateSystem（坐标系）
描述
生成表示该平面的新CoordinateSystem。它基于原点以及X和Y轴基准。
输入
plane: Plane（平面：平面）
输出
CoordinateSystem（坐标系）
注释
生成表示该平面的新坐标系，它基于原点以及X和Y轴基准。
附图
例如，生成图中平面的坐标系。
Normal（法向量）
描述
返回平面的法线方向
输入
plane: Plane（平面：平面）
输出
Vector（向量）
注释
获取平面的法向量
附图
例如，获取图中平面的法向量。
Origin（原点）
描述
返回平面的原点
输入
plane: Plane（平面：平面）
输出
Point（点）
注释
获取平面的原点
附图
例如，获取图中平面的原点。
XAxis（X轴）
描述
平面的X基准
输入
plane: Plane（平面：平面）
输出
Vector（向量）
注释
获取平面的X方向向量
附图
例如，获取图中平面的X方向向量。
YAxis（Y轴）
描述
平面的Y基准
输入
plane: Plane（平面：平面）
输出
Vector（向量）
注释
获取平面的Y方向向量。
附图
例如，获取图中平面的Y方向向量。
Point（点）
ByCartesianCoordinates（坐标系）
描述
通过3个笛卡尔坐标在给定坐标系中形成点
输入
cs: CoordinateSystem（坐标系：坐标系）
x: double（X：双精度）
y: double（Y：双精度）
z: double（Z：双精度）
输出
Point（点）
注释

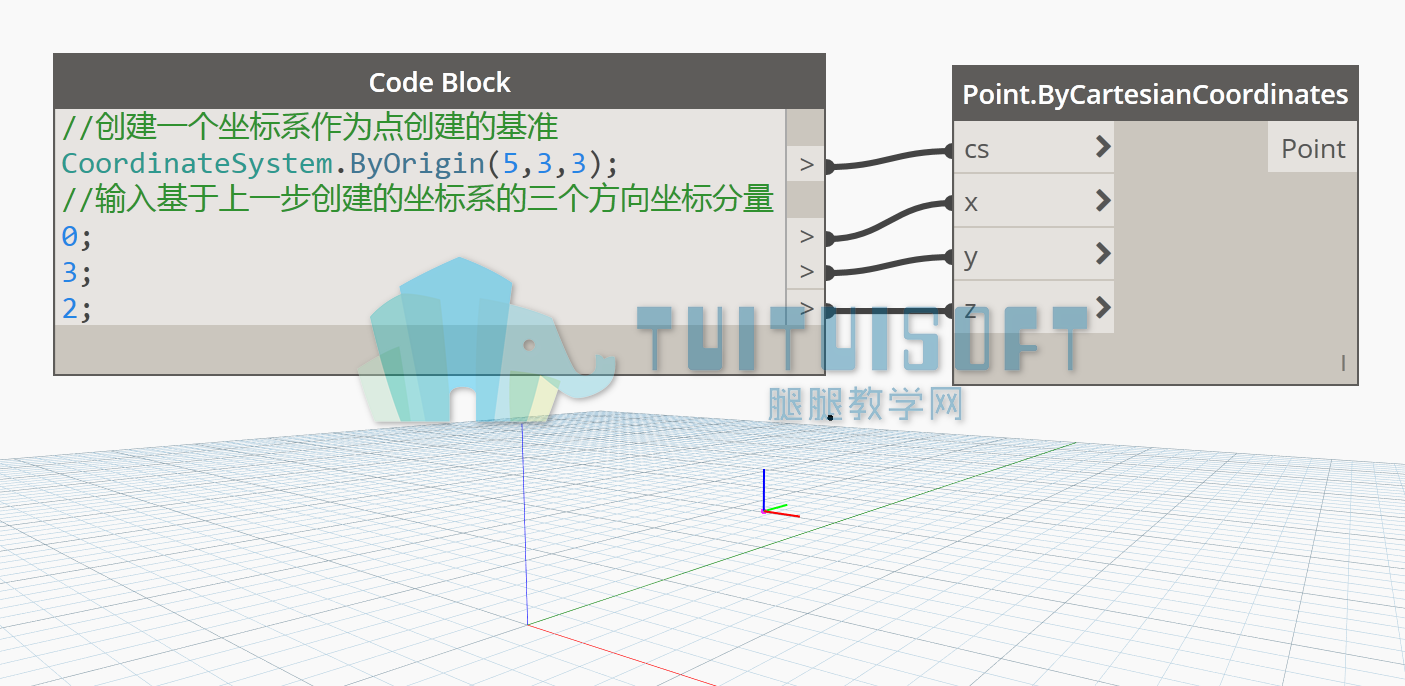

基于输入的坐标系作为创建点的基准坐标系，然后基于输入的坐标系输入点坐标三个分量值。
附图
例如，基于图中创建的坐标系来创建点。
ByCoordinates（x,y）（坐标系）
描述
给定两个笛卡尔坐标，在XY平面中形成点。Z分量为0。
输入
x: double（X：双精度）
y: double（Y：双精度）
输出
Point（点）
注释
输入点X和Y两个方向的分量来创建点，Z方向分量为0。

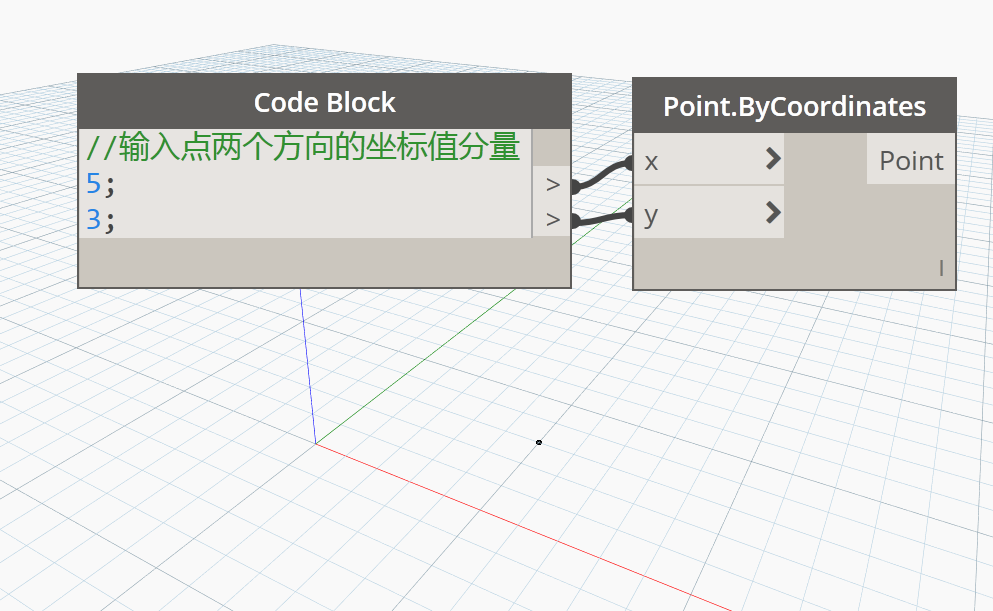

附图
例如，创建一个点位于（5,3,0）。
ByCoordinates（x,y,z）（坐标系）
描述
通过给定的三个笛卡尔坐标形成一个点
输入
x: double（X：双精度）
y: double（Y：双精度）
z: double（Z：双精度）
输出
Point（点）

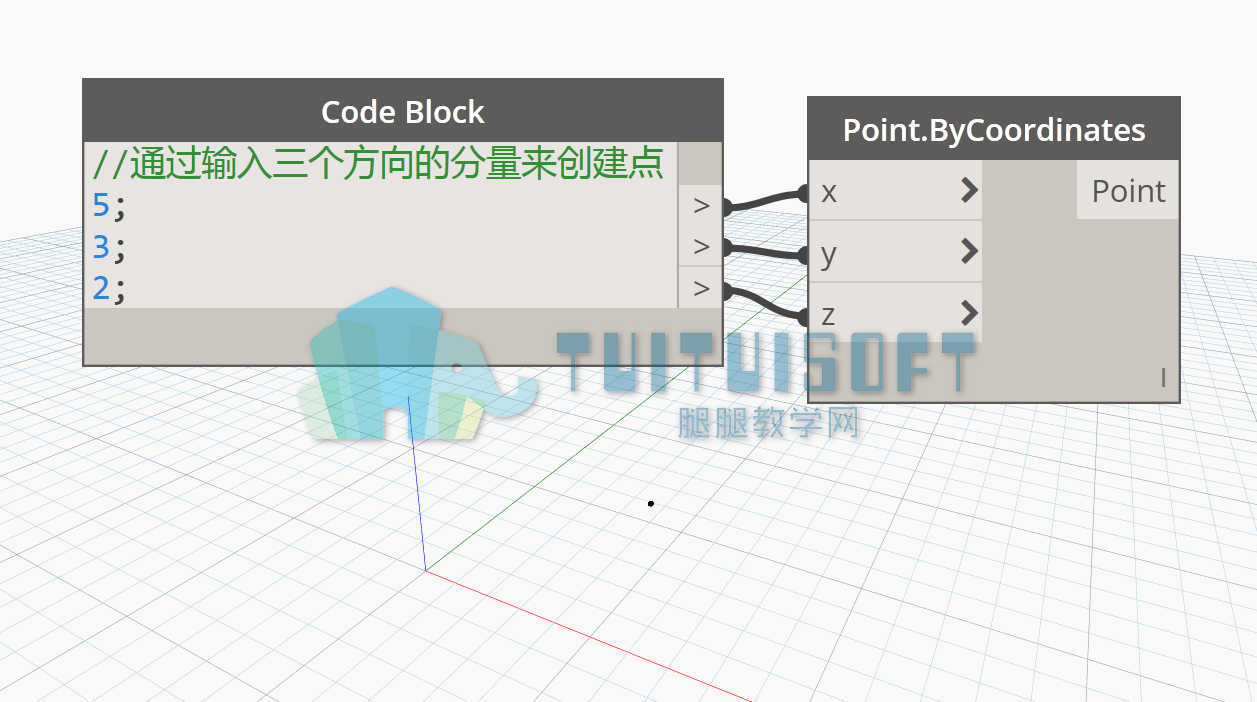

注释
通过输入三个方向的坐标值分量创建点
附图
例如，创建点位于（5,3,2）。
ByCylindricalCoordinates（圆柱体坐标）
描述
通过在柱面坐标中给定其位置，在给定坐标系中形成点。
输入
cs: CoordinateSystem（坐标系：坐标系）
angle: double（角度：双精度）
elevation: double（高程：双精度）
radius: double（半径：双精度）
输出
Point（点）
注释

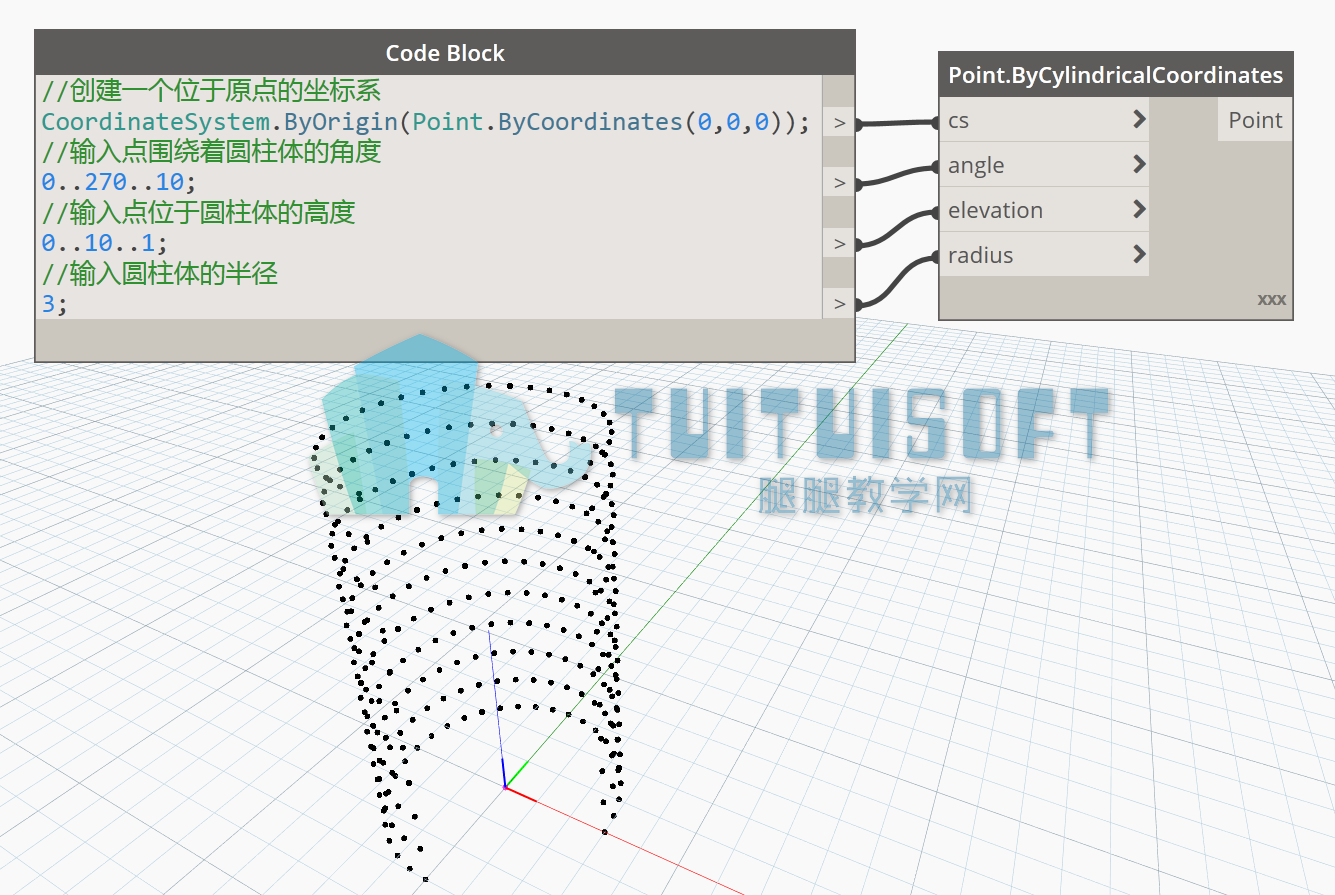

输入端“cs”决定圆柱体的原点，“angle”输入点位于圆柱表面的角度，“elevation”表示点位于圆柱体上的高程，“radius”表示圆柱体半径。
附图
例如，图中点的角度从0度至270度每10度创建一个点，高度为0至10每个1创建点，圆柱体半径为3。
BySphericalCoordinates（球体坐标）
描述
通过在球面坐标中给定其位置，在给定坐标系中形成点。
输入
cs: CoordinateSystem（坐标系：坐标系）
phi: double（角度：双精度）
theta: double（角度：双精度）
radius: double（半径：双精度）
输出
Point（点）
注释

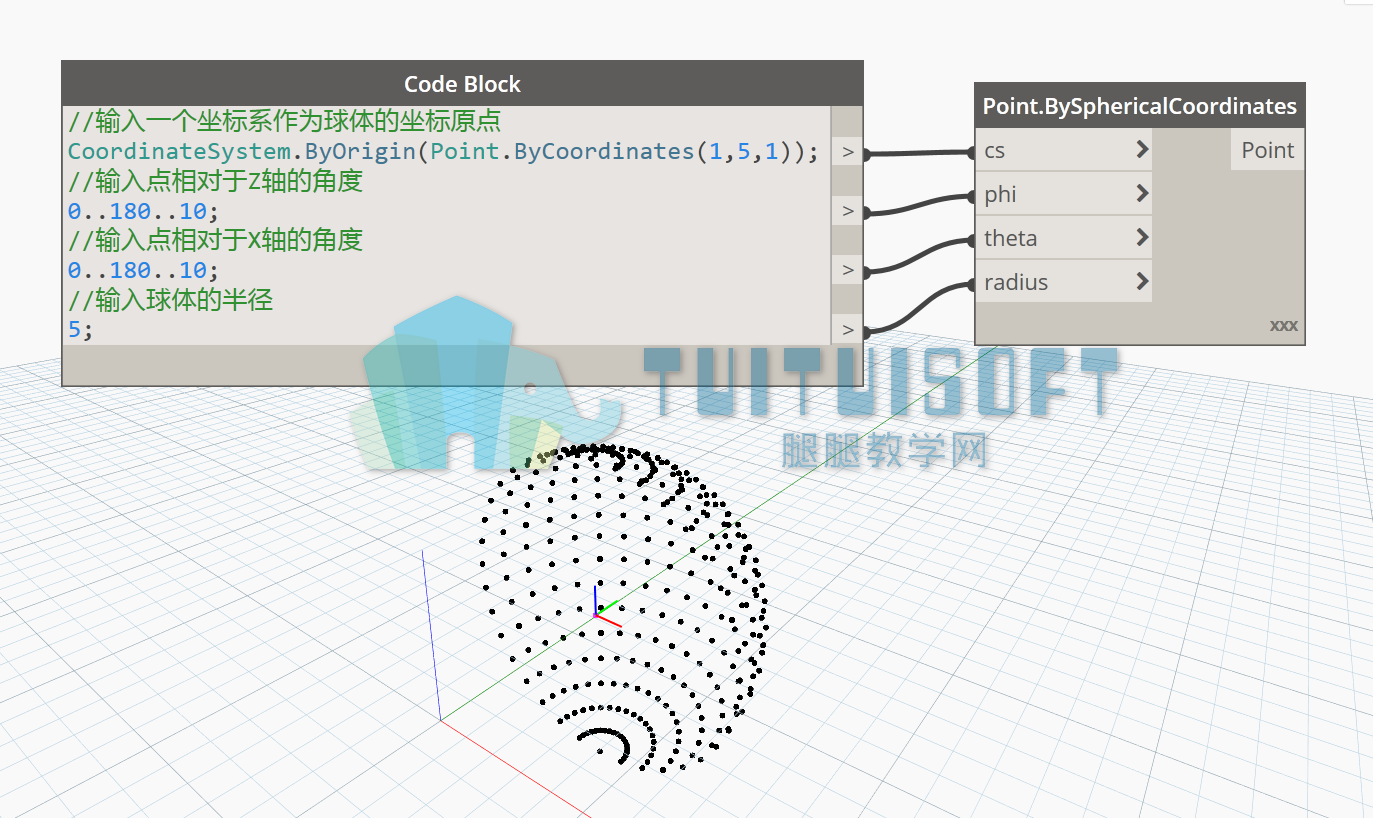

输入端“cs”输入坐标系作为球体的原点，“phi”端表示从Z轴开始向下的角度，“theta”表示从X轴开始绕球体旋转的角度，“radius”表示球体的半径。
附图
例如，以点（1,5,1）为原点，绕Z轴180度每隔10度创建点，绕X轴180度每隔10度创建点，球体的半径为5。
Origin（原点）
描述
获取原点（0,0,0）
输入
无
输出
Point（点）

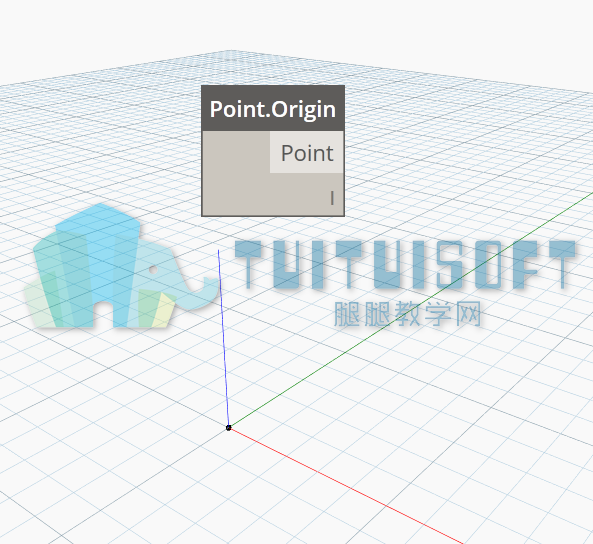

注释
获取原点（0,0,0）
附图
例如，获取原点（0,0,0）
Add（添加）
描述
将向量添加到点，相当于平移（向量）。
输入
point: Point（点：点）
vectorToAdd: Vector（向量：向量）
输出
Point（点）
注释
将向量添加到点，相当于平移（向量）。

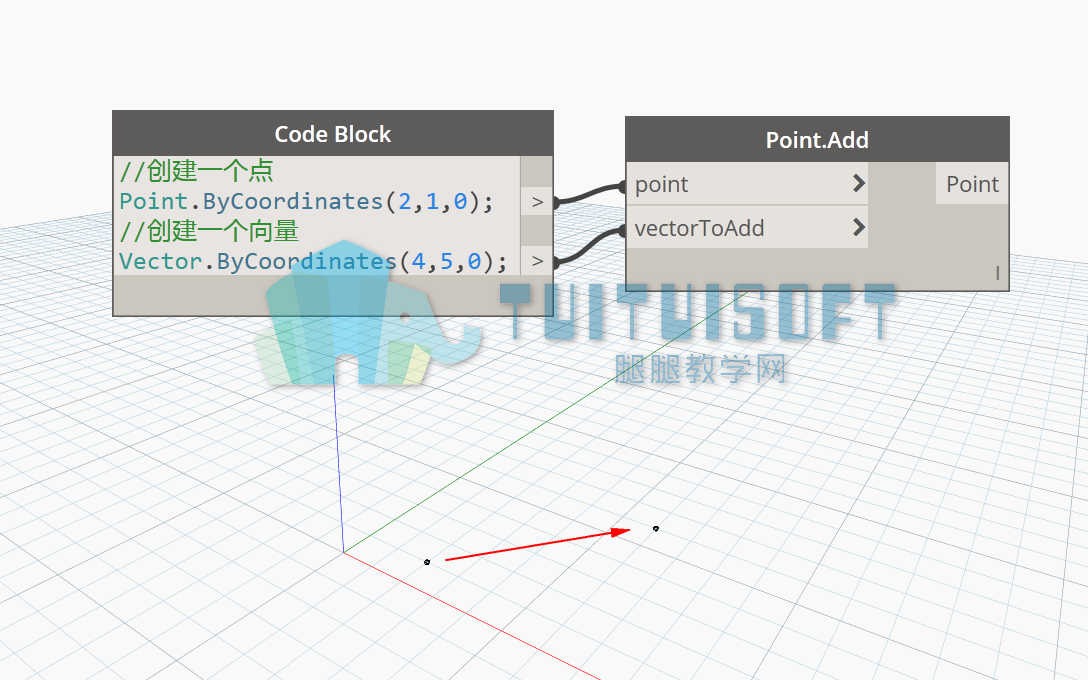

附图
例如，将图中的点向着向量方向移动。
AsVector（向量）
描述
获取具有相同X、Y和Z分量的向量
输入
point: Point（点：点）
输出
Vector（向量）
注释
获取具有相同X、Y和Z分量的向量
附图
例如，获取具有相同X、Y和Z分量的向量。
Project（投影）
描述
沿给定方向向量将几何图形另一部分投影到该曲线
输入
point: Point（点：点）
baseGeometry: Geometry（基准几何图形：几何图形）
projectionDirection: Vector（投影方向：向量）
输出
Geometry[]（几何图形）

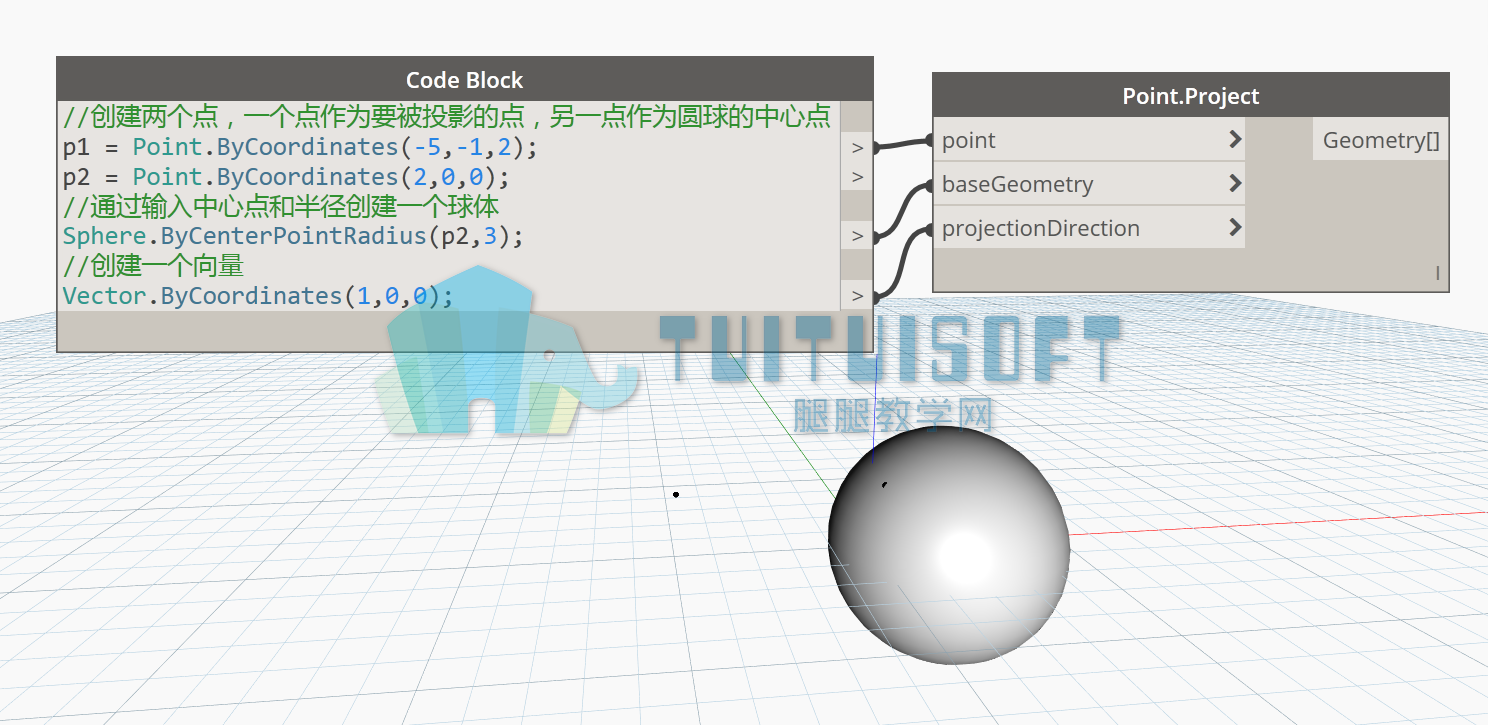

注释
点将沿着给定的矢量方向投影到指定的几何图形上。投影只能在矢量的正方向上进行。如果向量没有与给定的几何图形相交，将返回null。
附图
例如，首先创建一个点，然后使用球面作为投影的几何形状，世界X轴作为投影方向。输出是球面上从原始点投影出来的一个点。
PruneDuplicates（删除重复）
描述
删减点以排除所包含点的公差范围内的重复项
输入
points: Point[]（点：点）
tolerance: double（公差：双精度）
输出
Point[]（点）
注释
该节点接受一个点列表作为输入，并返回一个删除重复点的列表。公差输入用于确定需要将两个点视为重复点的距离。如果两个点比公差更接近，则保留列表中的第一个点，并删除另一个点。

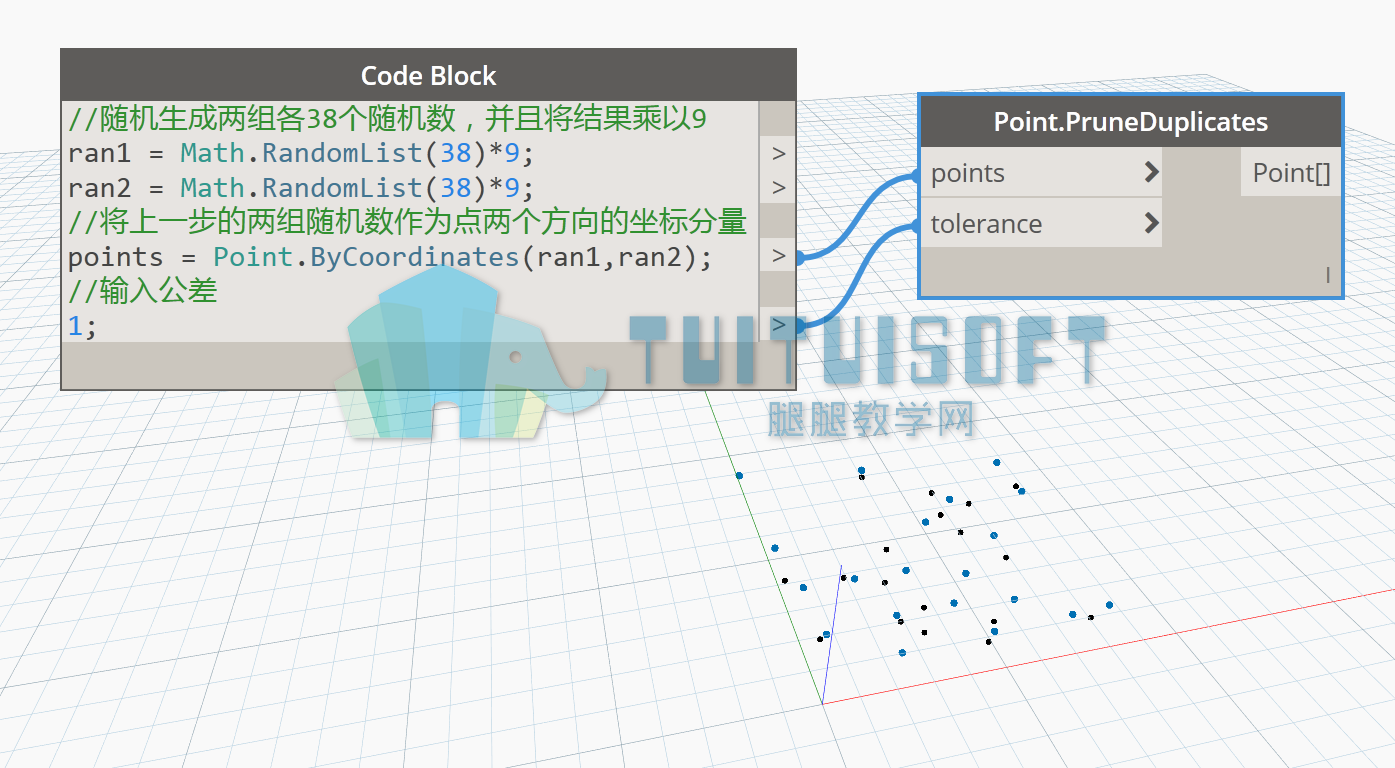

附图
例如，首先生成一组随机点。然后，使用一个公差来删除任何比一个单元更接近另一个单元的点。
Subtract（减）
描述
从点减去向量，相当于平移（负向量）
输入
point: Point（点：点）
vectorToSubtract: Vector（向量：向量）
输出
Point（点）
注释
将点减去一个向量，相当于平移了负向量。

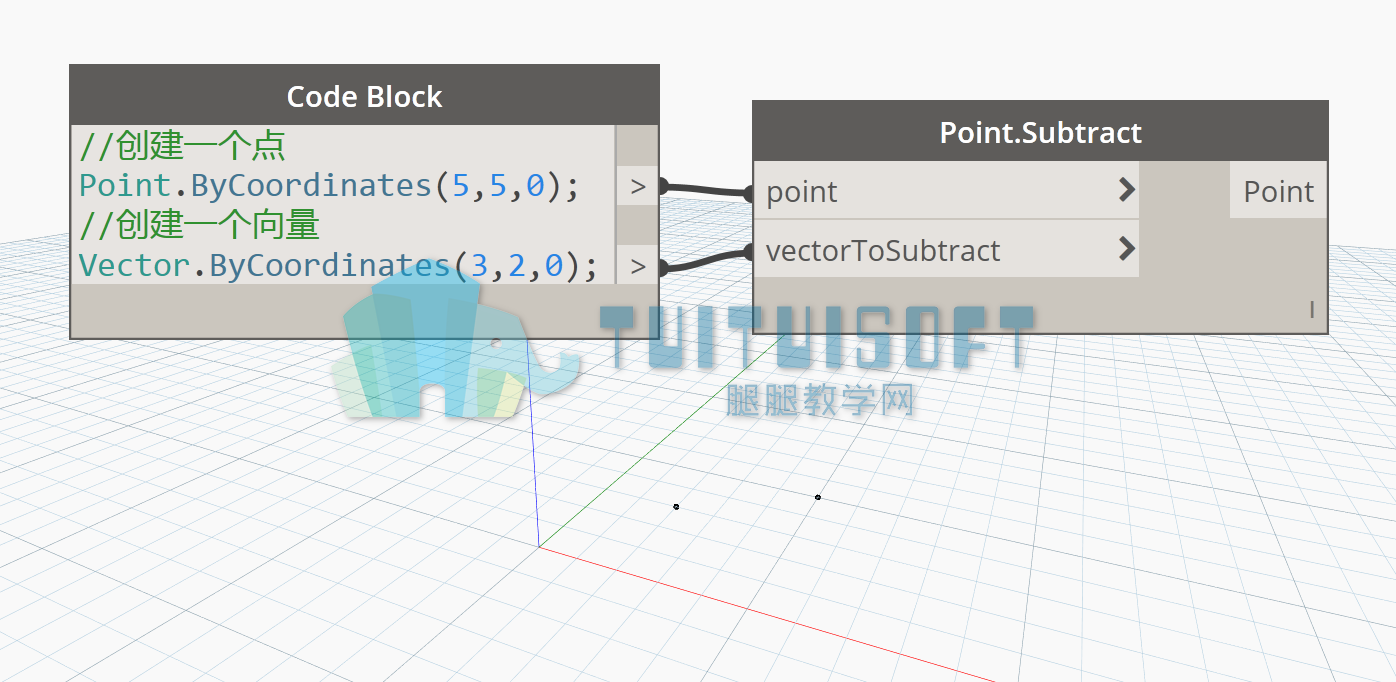

附图
例如，将图中的点减去向量（3,2,0）。
X（X分量）
描述
获取点的X分量
输入
point: Point（点：点）
输出
double（双精度）
注释
获取点的X分量

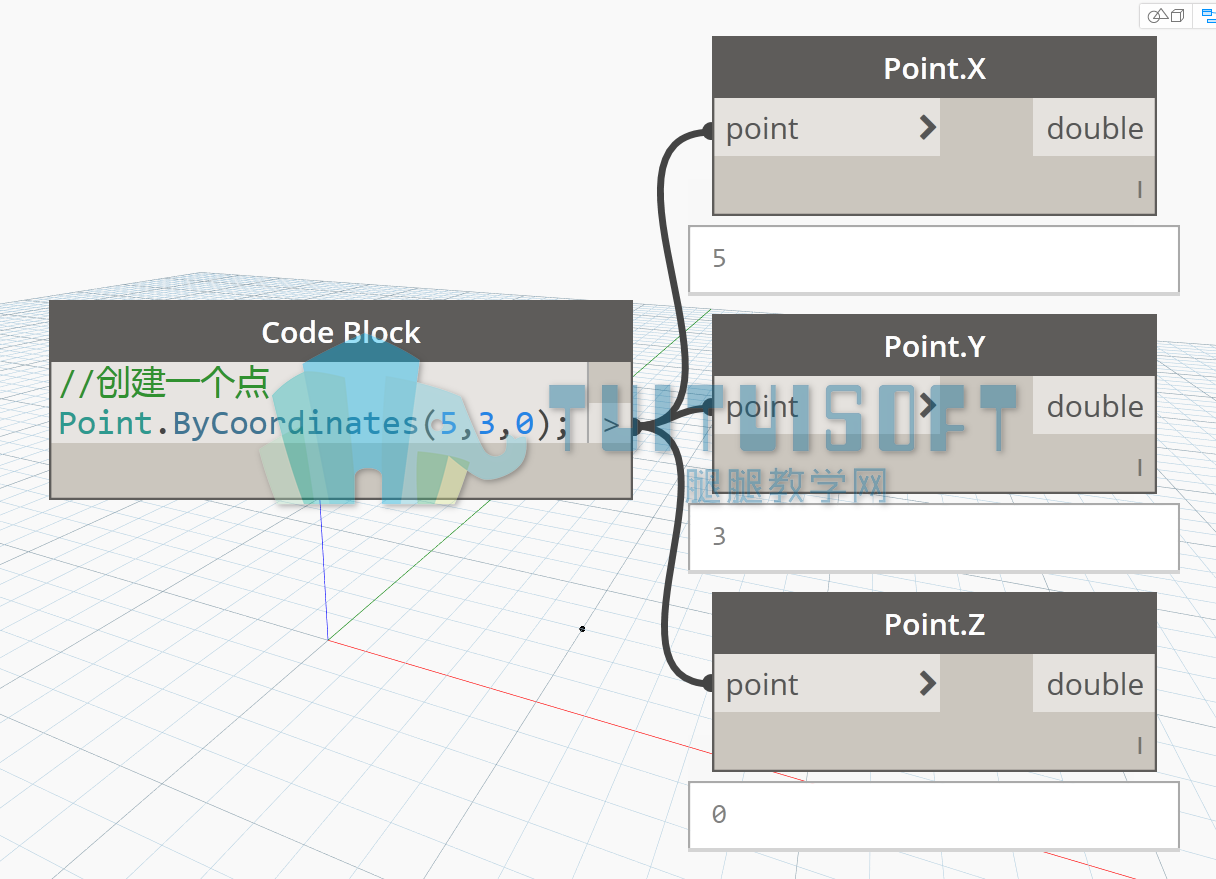

附图
例如，获取图中点的X分量。
Y（Y分量）
描述
获取点的Y分量
输入
point: Point（点：点）
输出
double（双精度）
注释
获取点的Y分量
附图
例如，获取图中点的Y分量。
Z（Z分量）
描述
获取点的Z分量
输入
point: Point（点：点）
输出
double（双精度）
注释
获取点的Z分量
附图
例如，获取图中点的Z分量。
