Revit技巧 | Revit编辑轮廓指什么？如何在编辑Revit曲面墙体轮廓

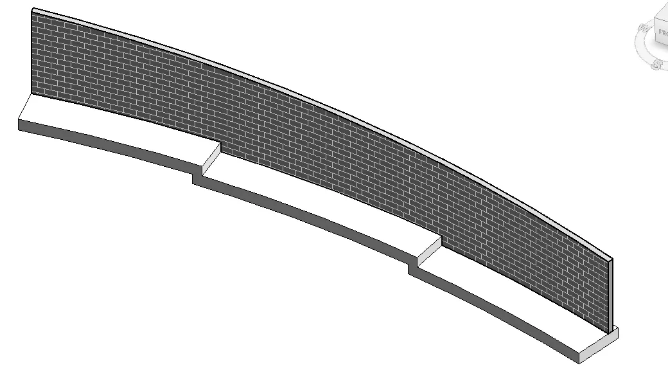

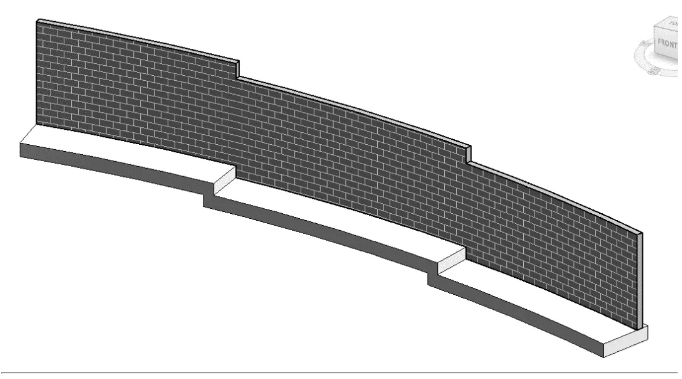

    上图是最终作品（上边缘圆滑），下图是编辑前的墙面（上边缘呈梯状）。

    方法如下：

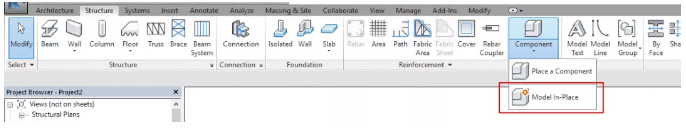

    1.内建公制常规模型

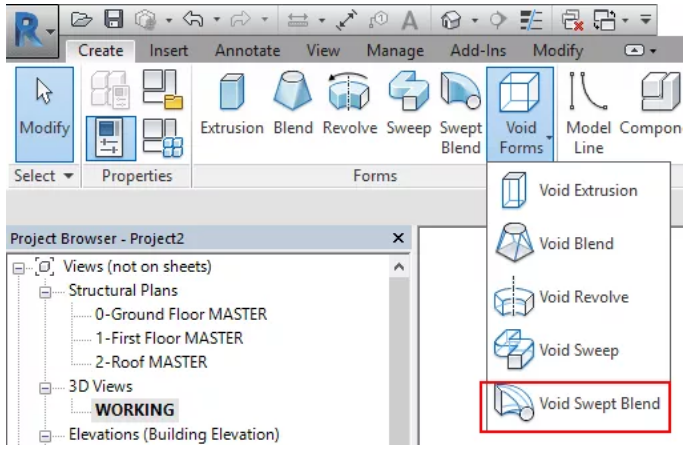

    2.创建空心放样融合

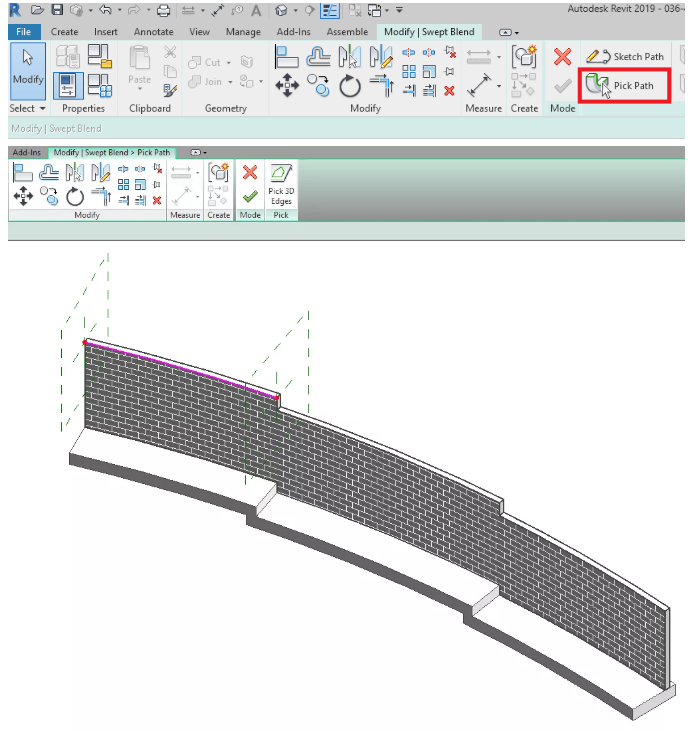

    3.拾取边

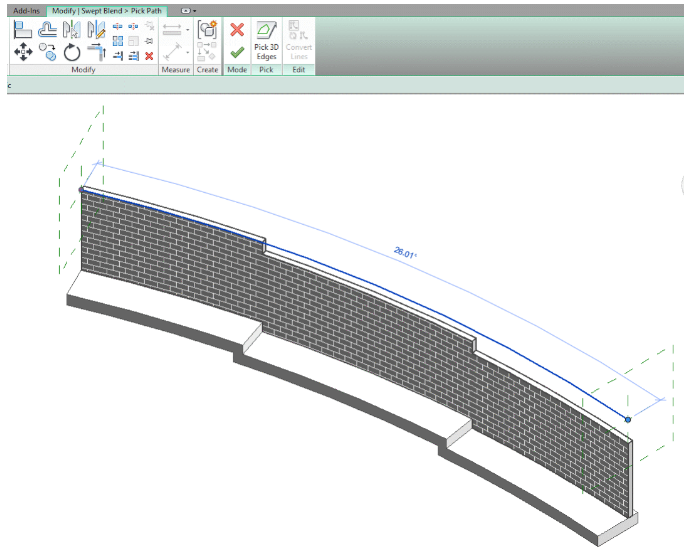

    4.延长路径

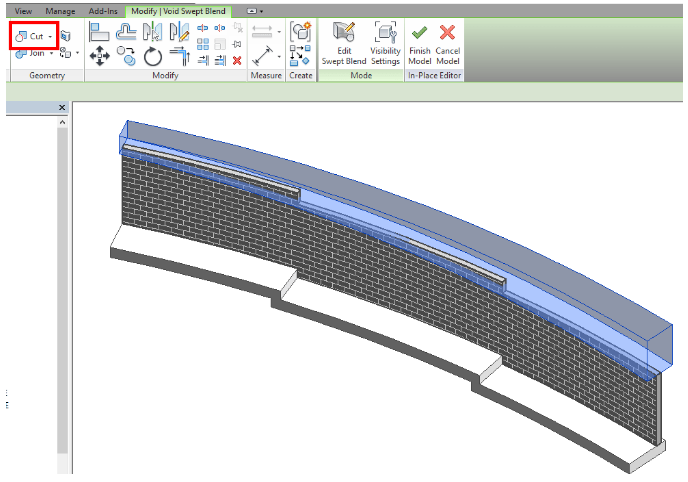

    5.绘制完轮廓后形成如下空心

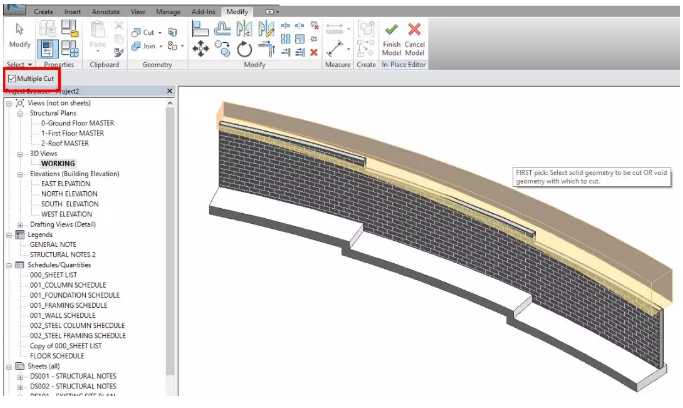

    6.完成模型，并与墙体剪切

    7.形成如下

    除了上述方法以外，还能用其他方法的。

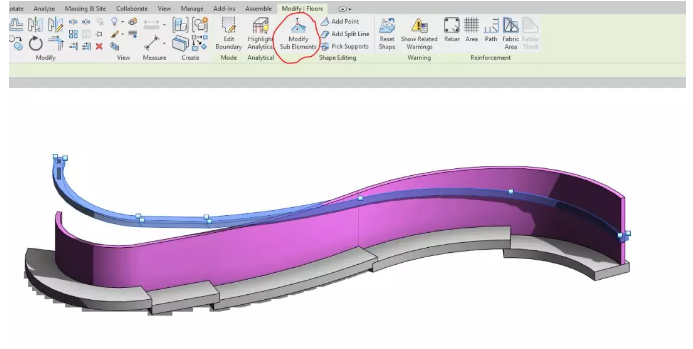

    比如创建倾斜的地面

    再将墙体附着到底部
