Revit技巧 | Revit官方教程：在Revit中创建基本填充图案

基本填充图案由一系列平行线或正交线组成；例如对角交叉填充或垂直线。

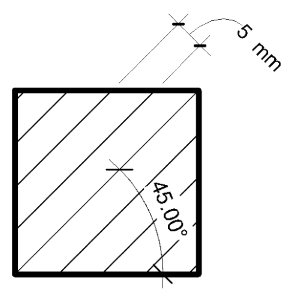

要使用平行线创建填充样式，请执行下列步骤：

1. 单击“管理”选项卡 “设置”面板 “其他设置”下拉列表 （填充样式）。

2. 在“填充样式”对话框的“填充图案类型”下，选择“绘图”或“模型”。

   如果使用的是 Revit 的结构功能，请仅选择“绘图”。

3. 单击 （新填充图案）。

   将显示“新填充图案”对话框。

4. 输入填充图案的名称。

5. 选择“基本”。

6. 选择“平行线”。

7. 为“线角度”和“线间距 1”输入值。

   对于绘图填充图案，这些值会影响在图纸上的间距。

   对于模型填充图案，这些值会影响在模型上的间距。

8. 如果要创建绘图填充图案，可指定如何在主体图层中定位填充图案。有关详细信息，请参见关于填充图案主体方向。

9. 单击“OK”。

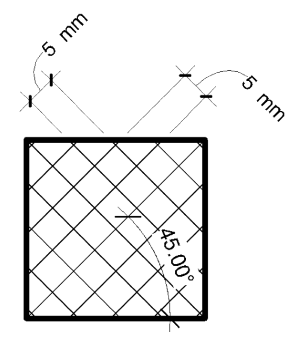

创建交叉填充样式的步骤

1. 执行上一过程的步骤 1-5。

2. 选择“交叉填充”。

3. 为“线角度”、“线间距 1”和“线间距 2”输入值。

   对于绘图填充图案，这些值会影响在图纸上的间距。

   对于模型填充图案，这些值会影响在模型上的间距。

4. 如果要创建绘图填充图案，可指定如何在主体图层中定位填充图案。有关详细信息，请参见关于填充图案主体方向。

5. 单击“OK”。
