  1、样板文件

•
  公制常规模型

• 2、修改族类别和族参数

•

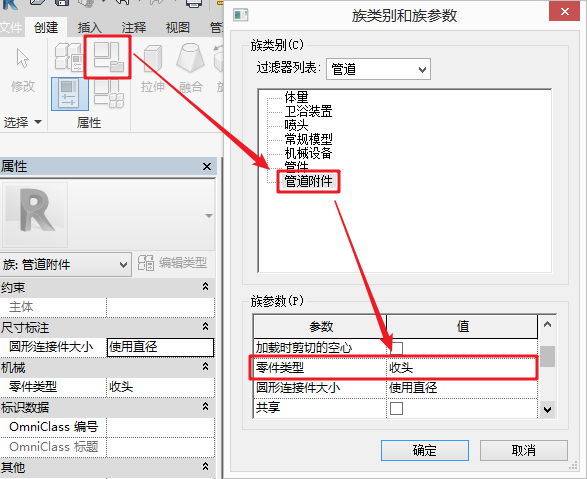

  族类别选择“管道附件”，零件类型选择“收头”。

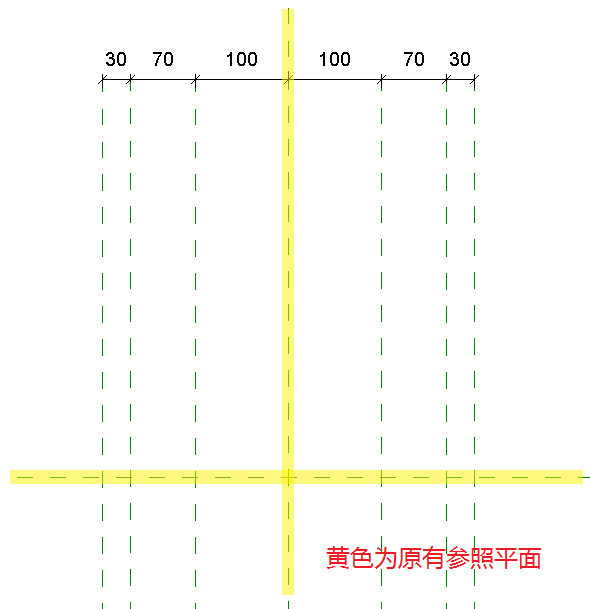

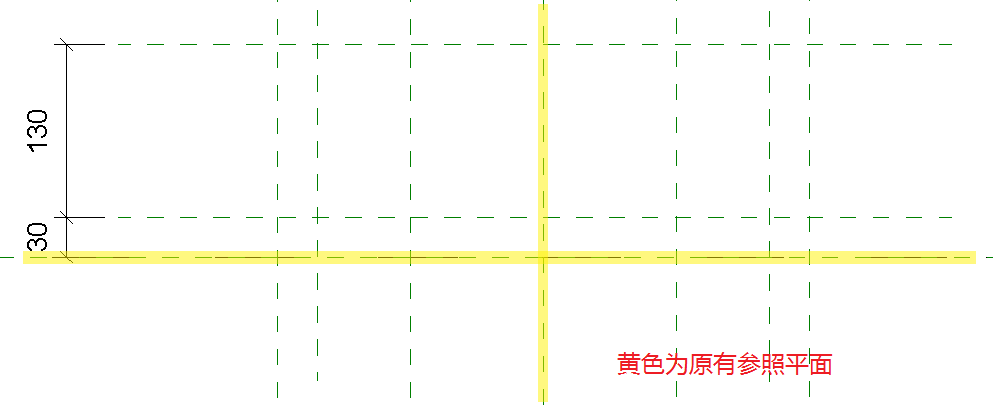

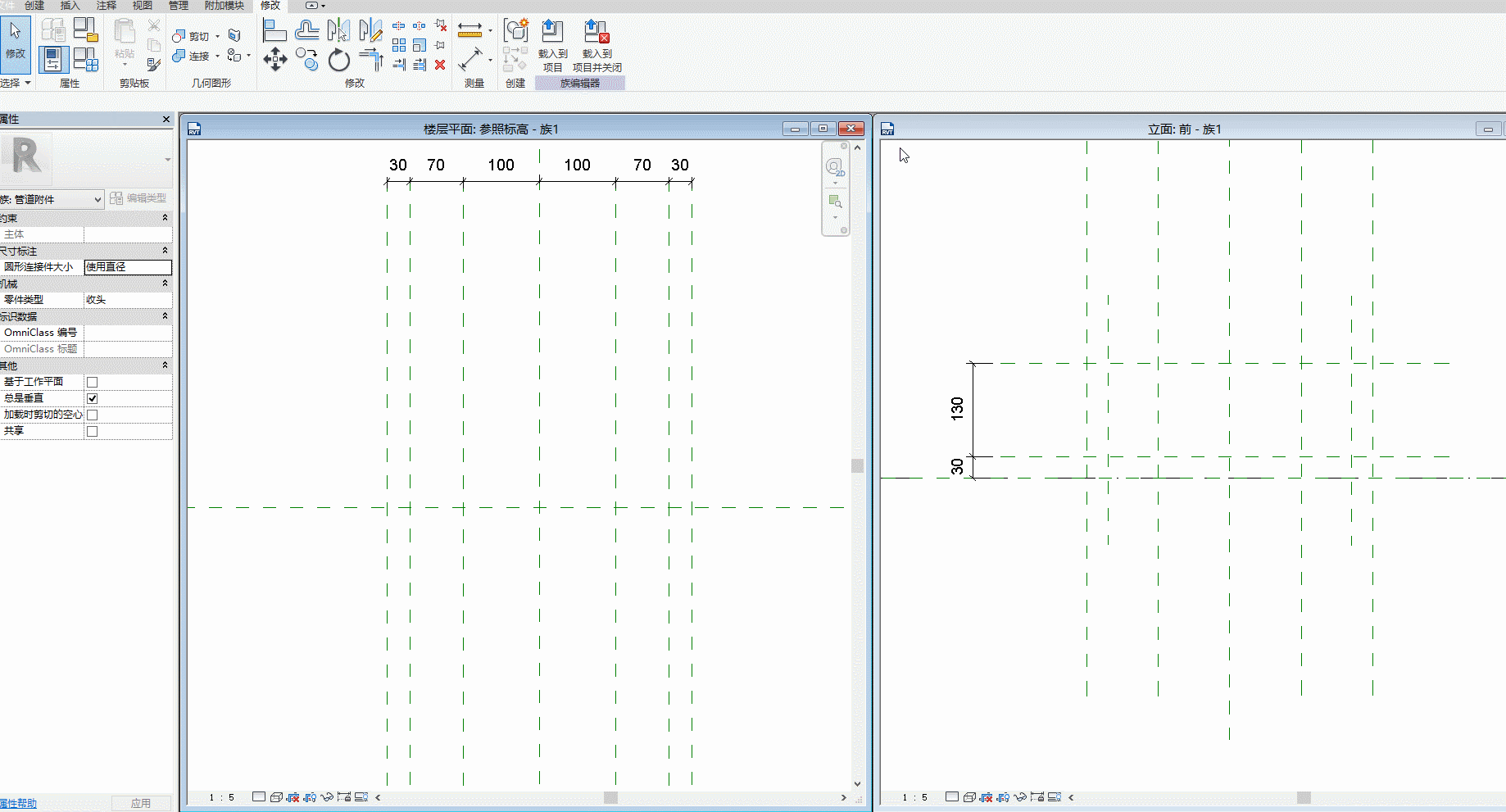

• 3、在“参照标高”和“前”视图绘制需要的参照平面。

•


•

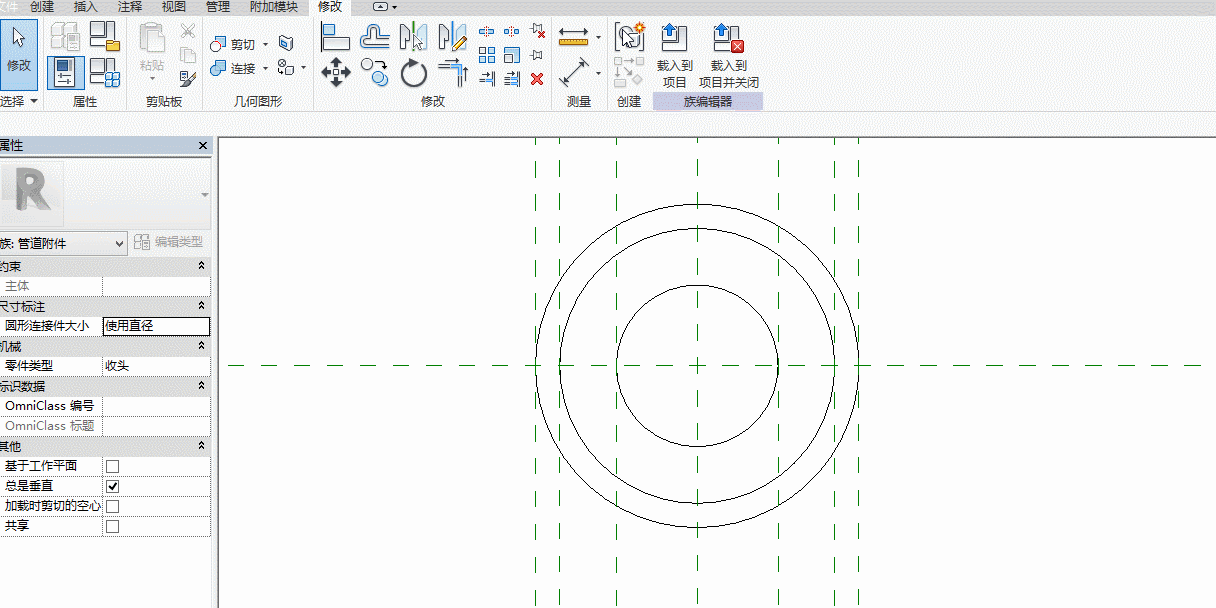

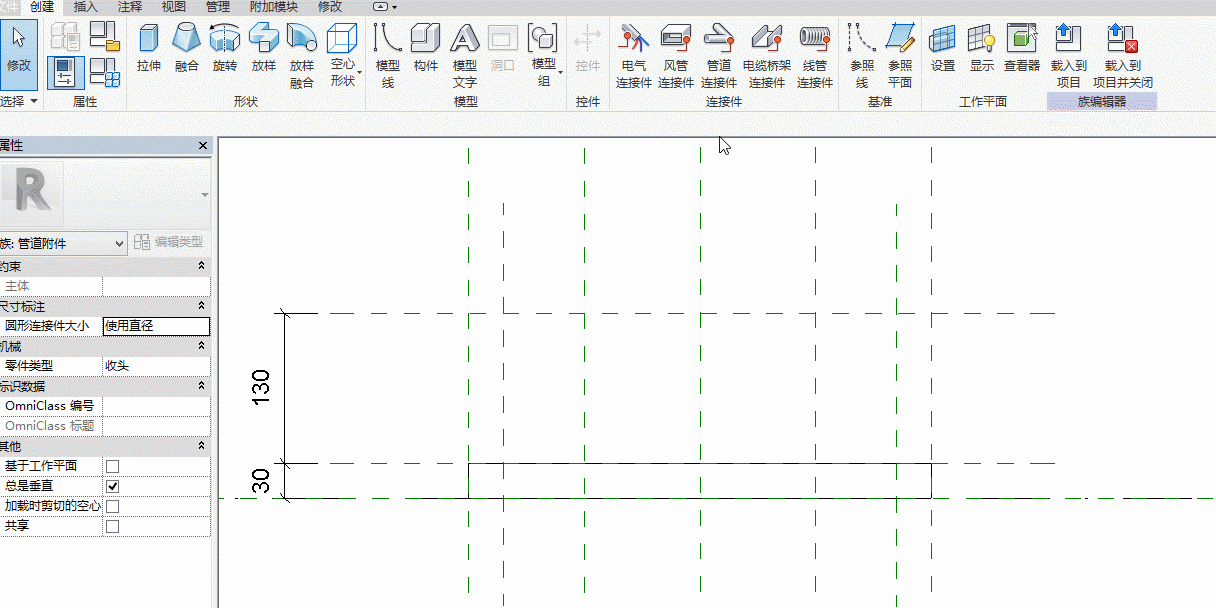

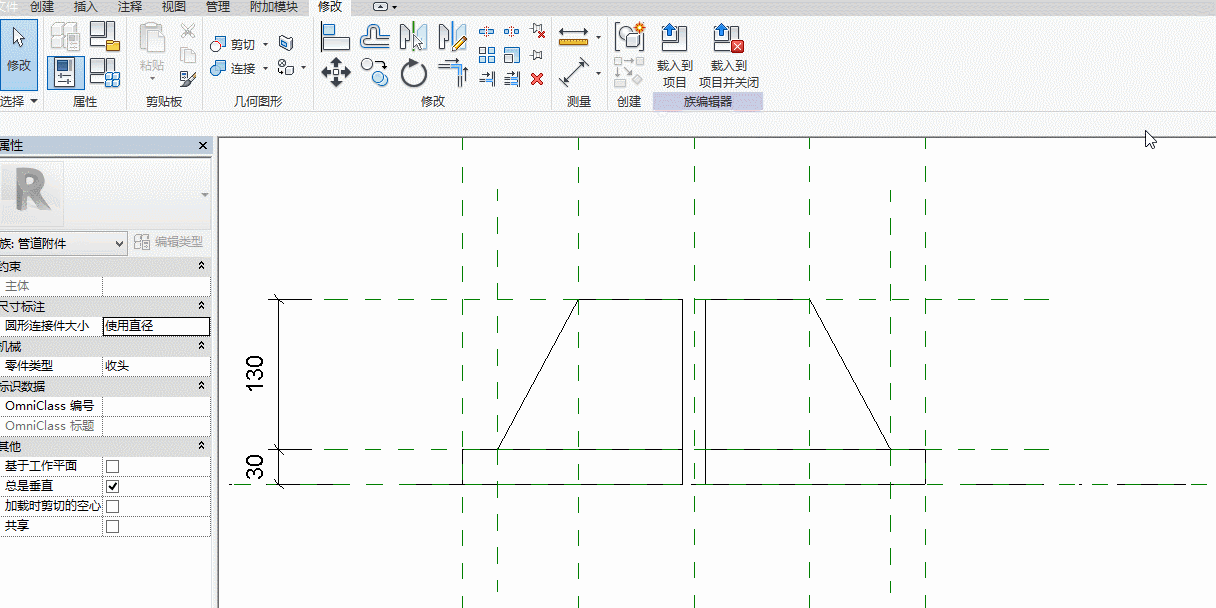

• 4、使用“拉伸”绘制底座。

•


• 5、使用“旋转”绘制用于通气的附件。

•

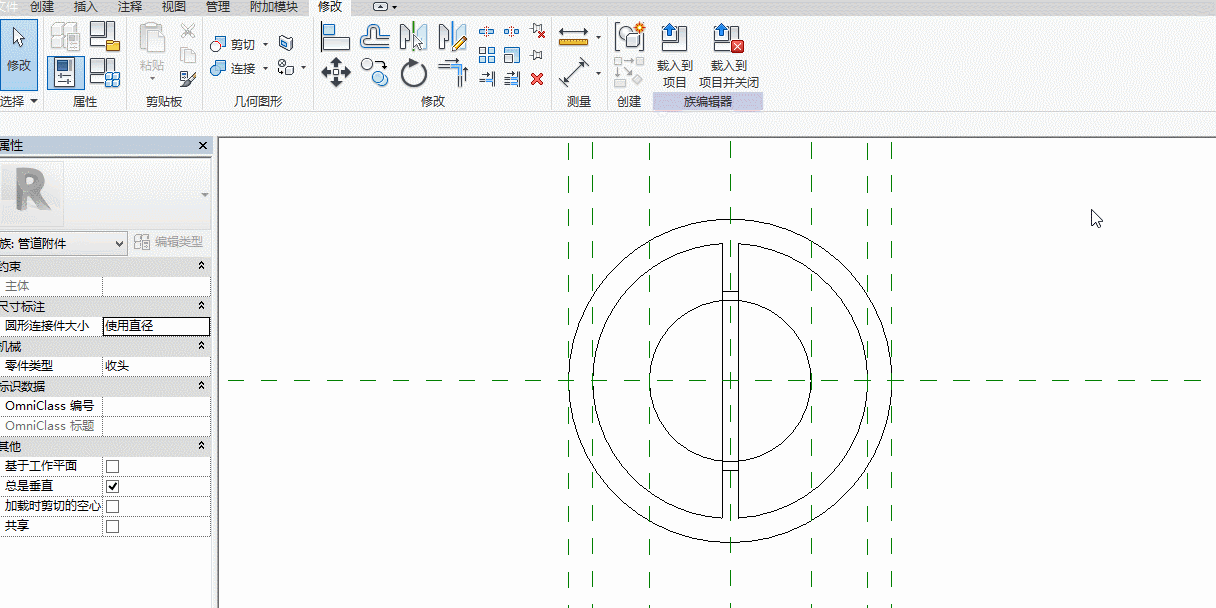

• 6、使用“空心拉伸”命令完善用于通气的附件。

•


•
  先在“参照平面”视图绘制空心拉伸，再在“前”视图调整拉伸的起点和终点。

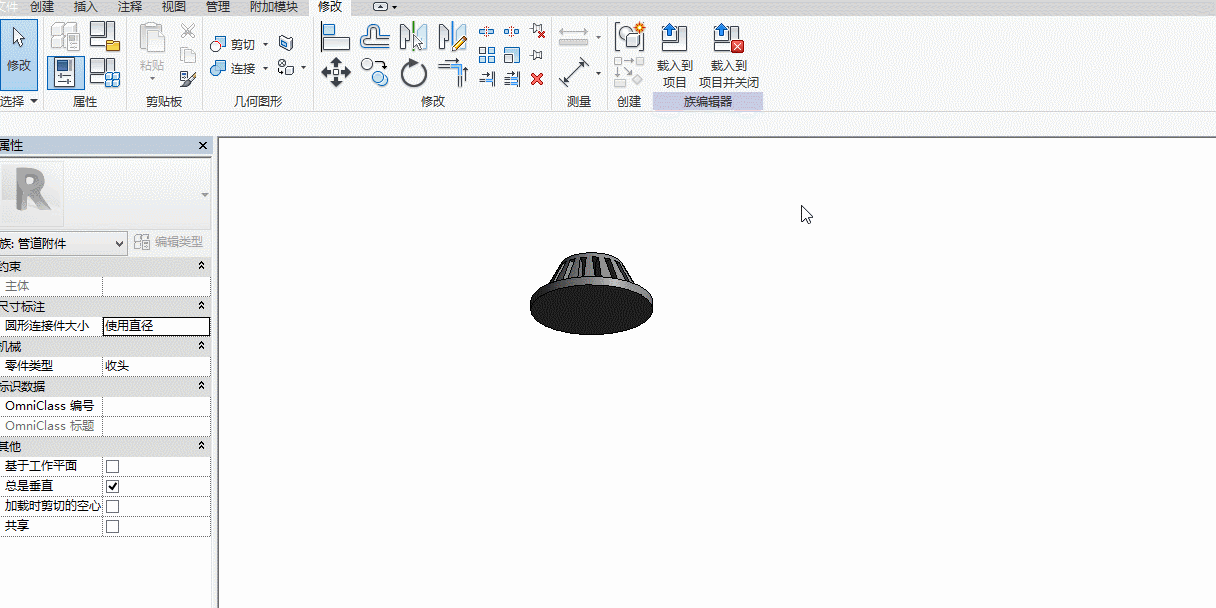

• 7、使用“阵列”复制出其他的空心拉伸。

•


• 8、添加管道连接件并关联参数“公称直径”。

•
