作者：范进辉

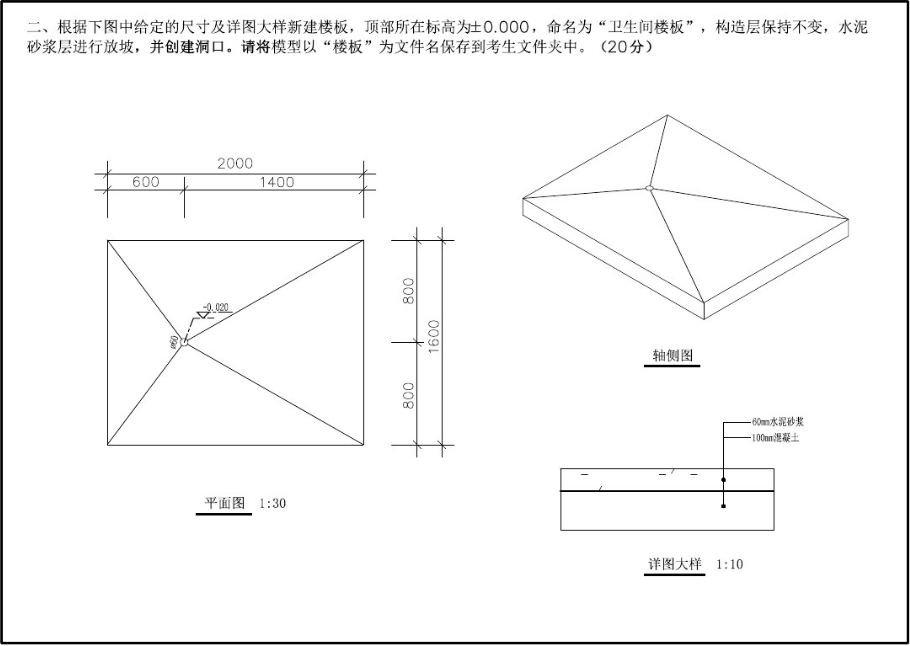

根据题目要求完成模型

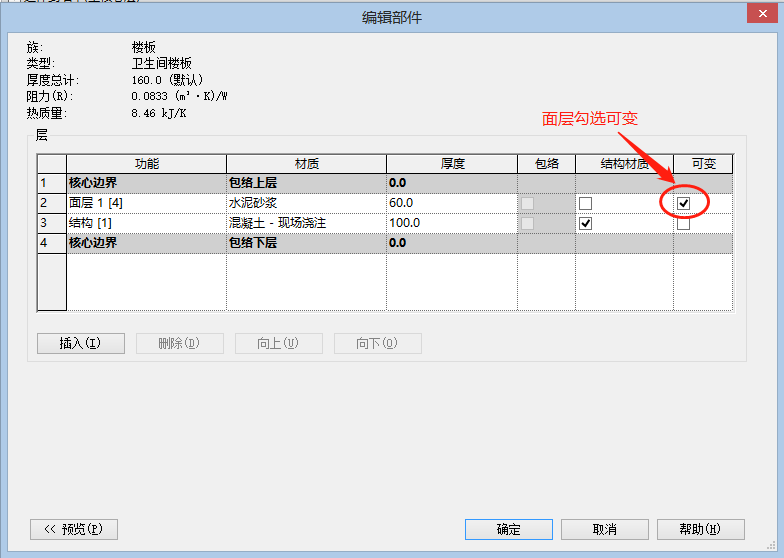

1.新建楼板类型-卫生间楼板，按照题目要求设置好结构层以及面层厚度和材质。在面层一栏将“可变”勾选上

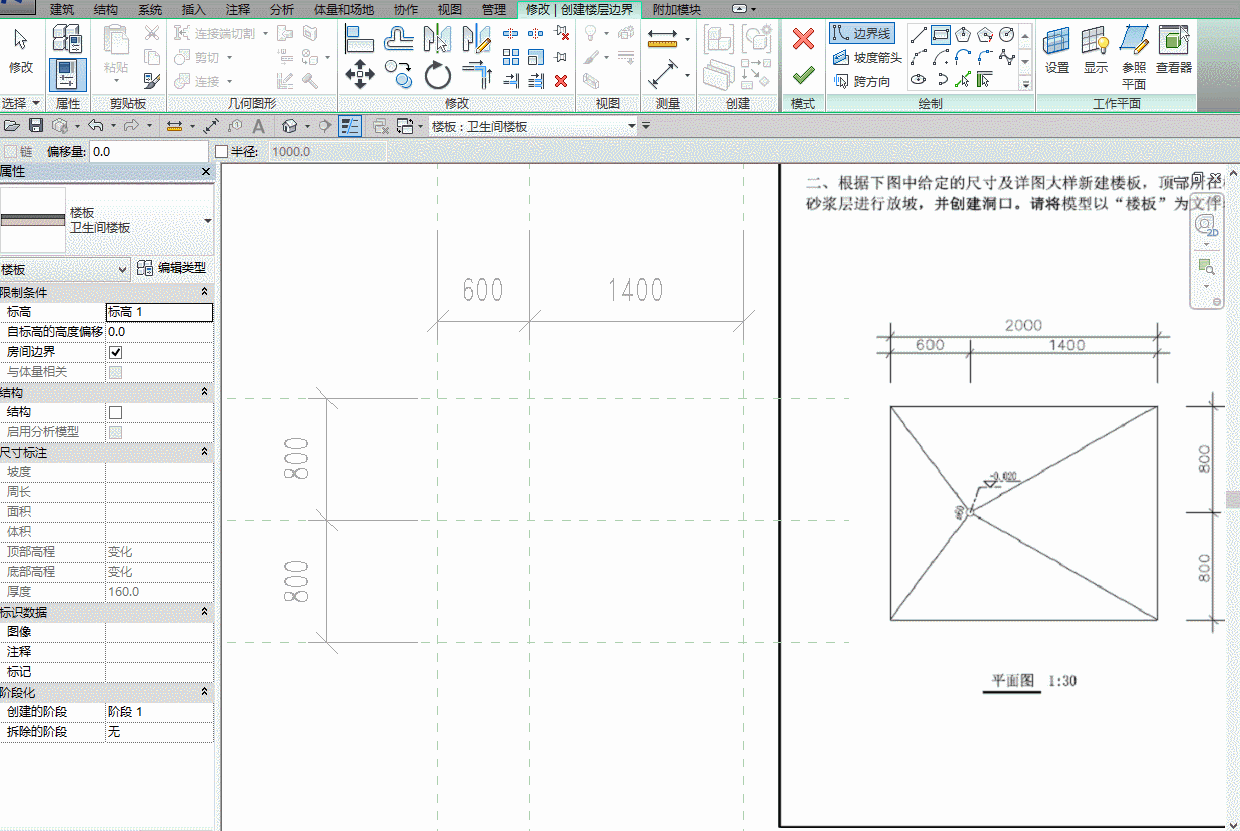

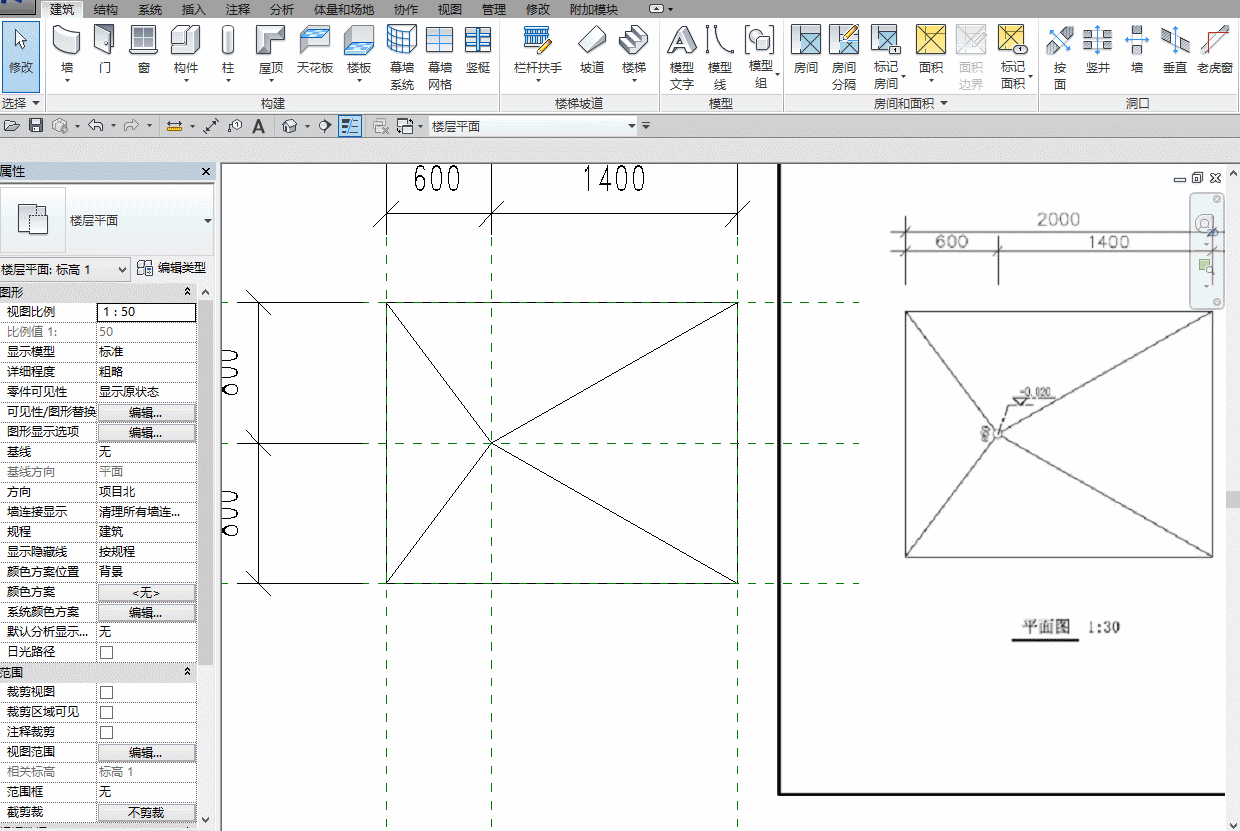

2.做相应参照平面辅助绘制楼板，绘制好楼板，添加子图元并给予其高度-20

3.我们还需在最低点处板上开洞，选择竖井命令绘制半径为30的圆，点击确定，面层找坡的楼板就绘制好了

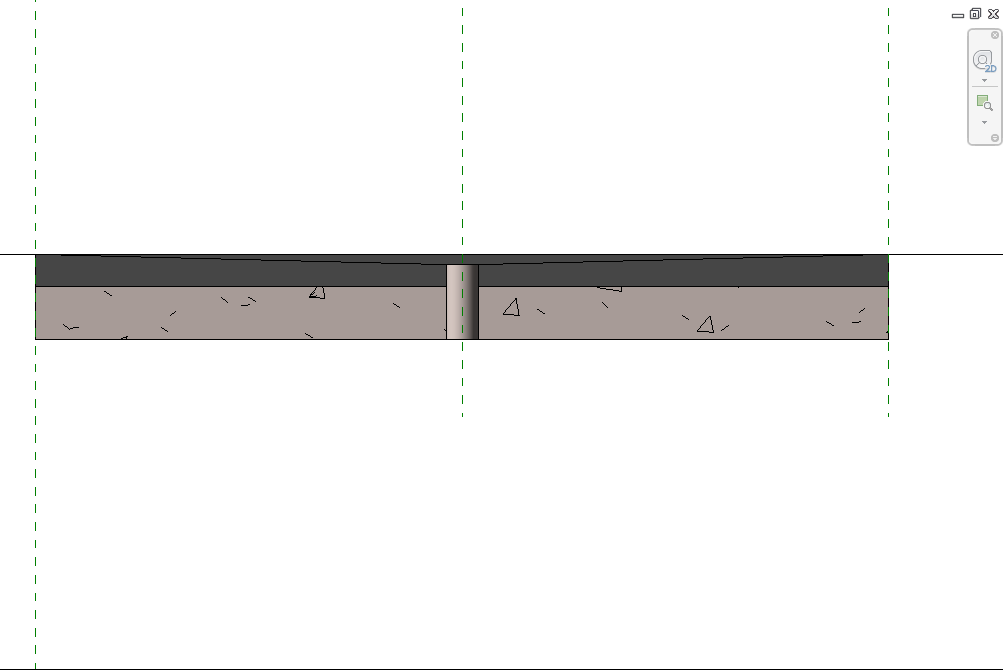

我们可以在剖面中观察效果
