作者：范进辉

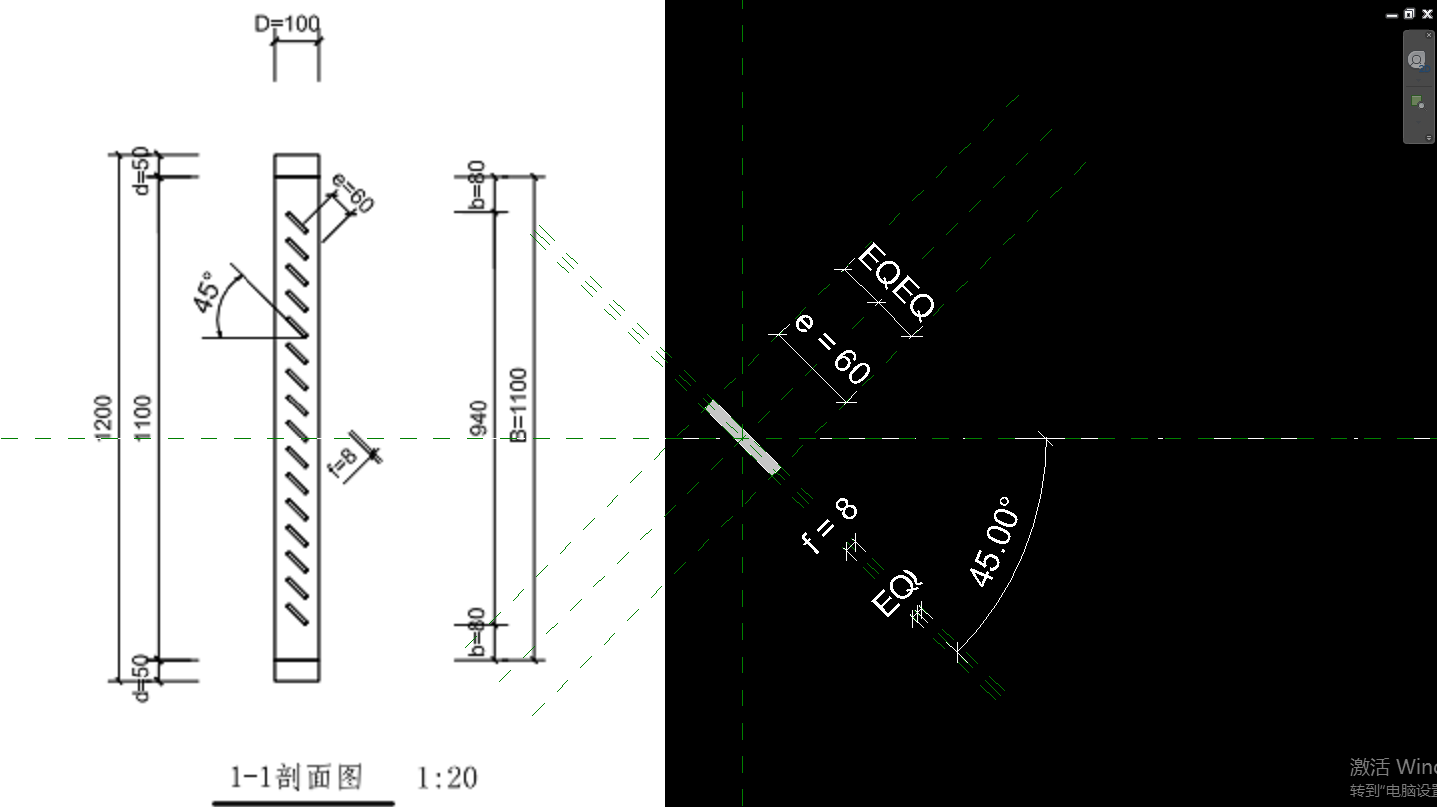

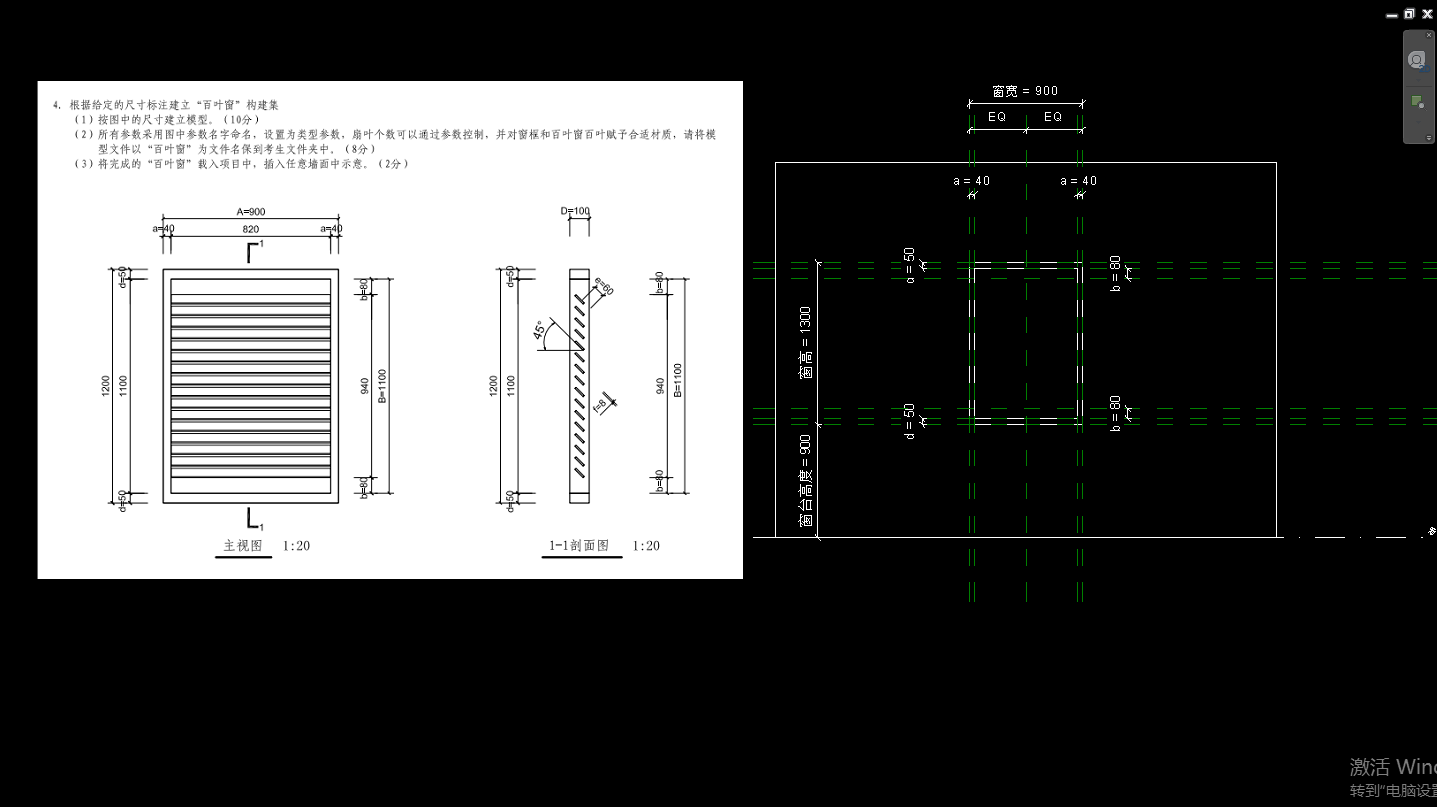

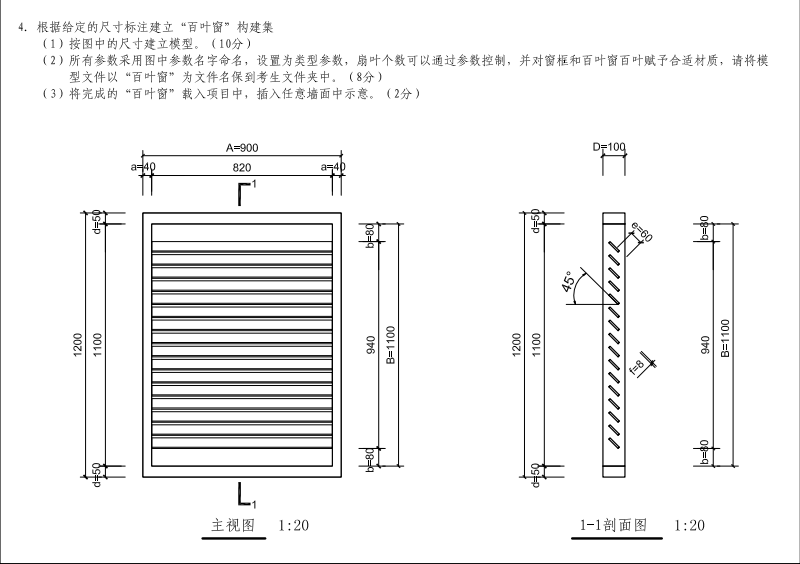

题目：依据图纸要求进行建模

1、新建基于墙的公制模型，如下图将窗框先会绘制好

2、另新建一个公制常规模型，如下图将百叶扇绘制好，并赋予必要参数然后载入到窗框中

3、新建参数，并使百叶扇水平长度参数与窗框关联，并使二者材质关联。将百叶于参照平面进行对齐与锁定，调试窗宽验证百叶是否可以一起发生更改

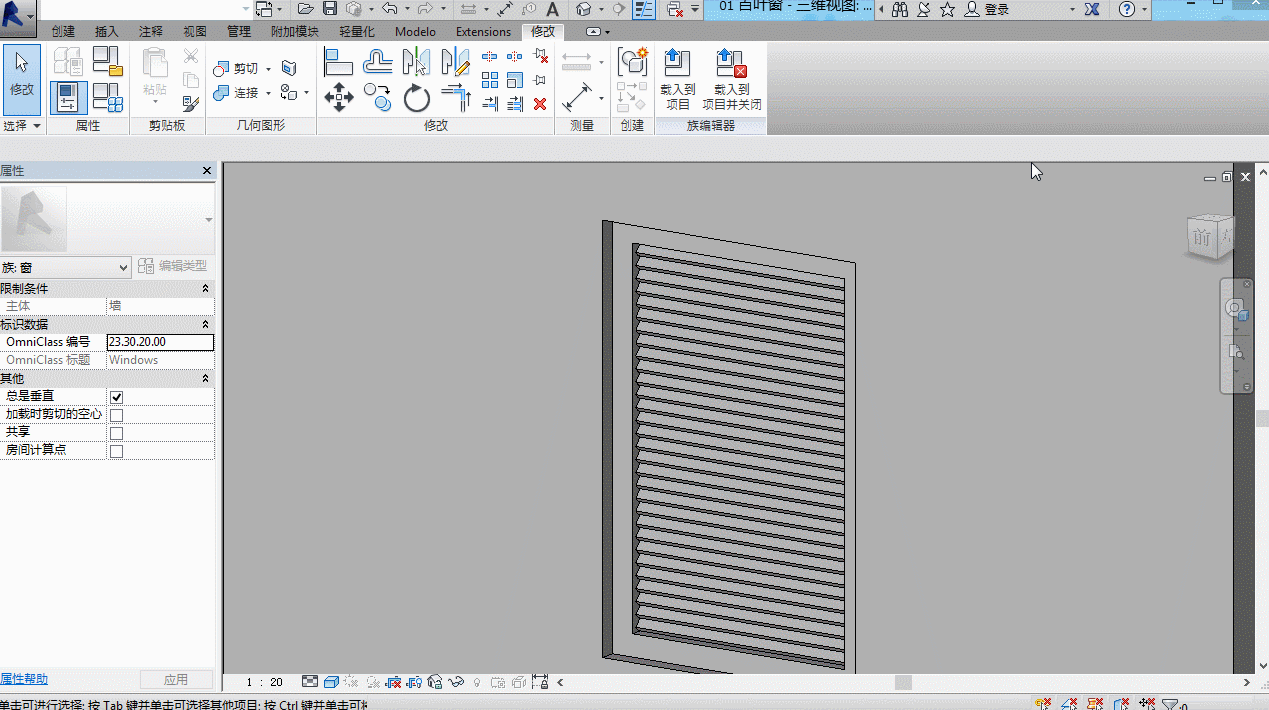

4、选择阵列命令，勾选成组并关联，勾选移动到最后一个，数量为2，并进行对齐锁定。赋予其参数-百叶数，然后更改百叶数量可以看到能够发生改变。

详细教程

• 1、选择样板文件

•
  公制窗

• 2、绘制窗框

• a、绘制边界线。

•

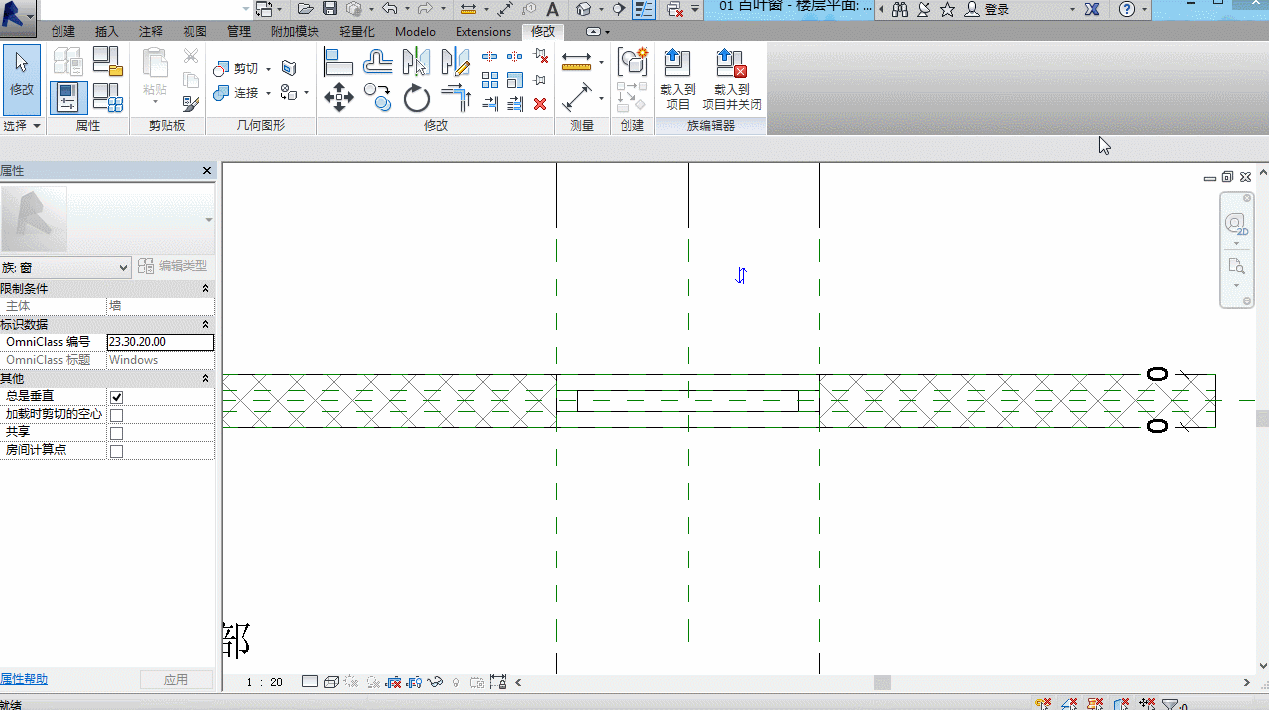

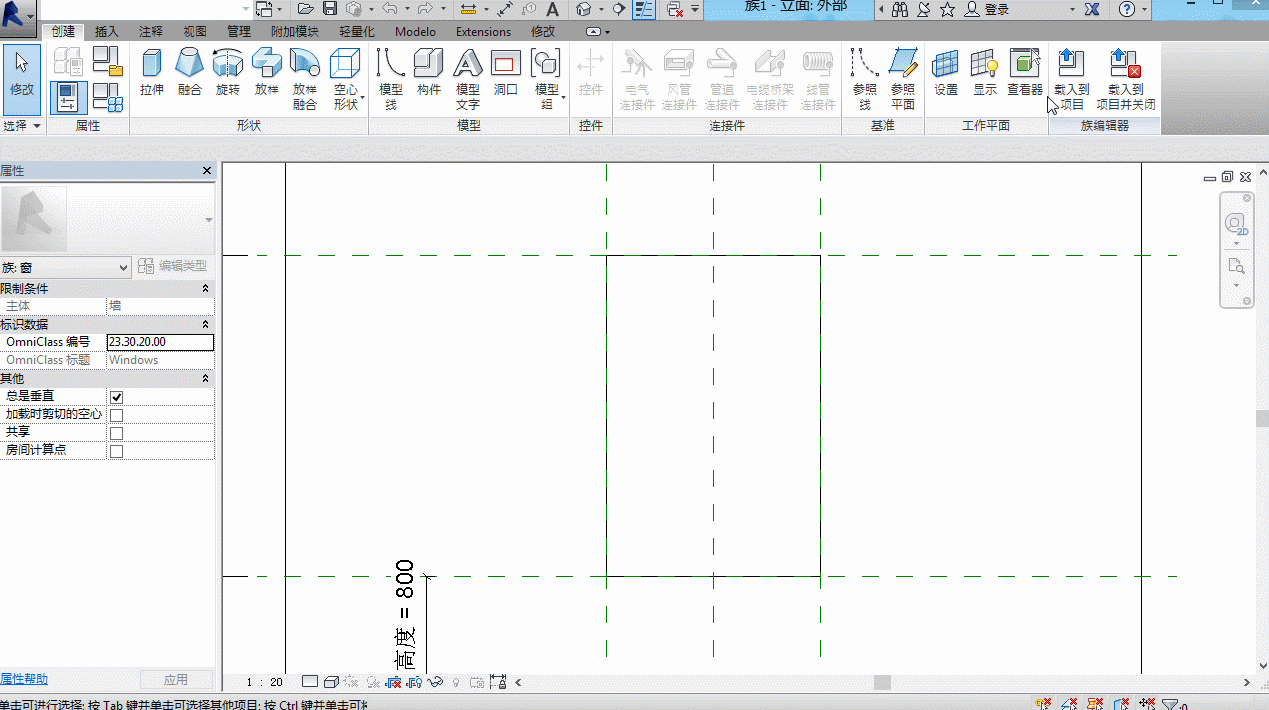

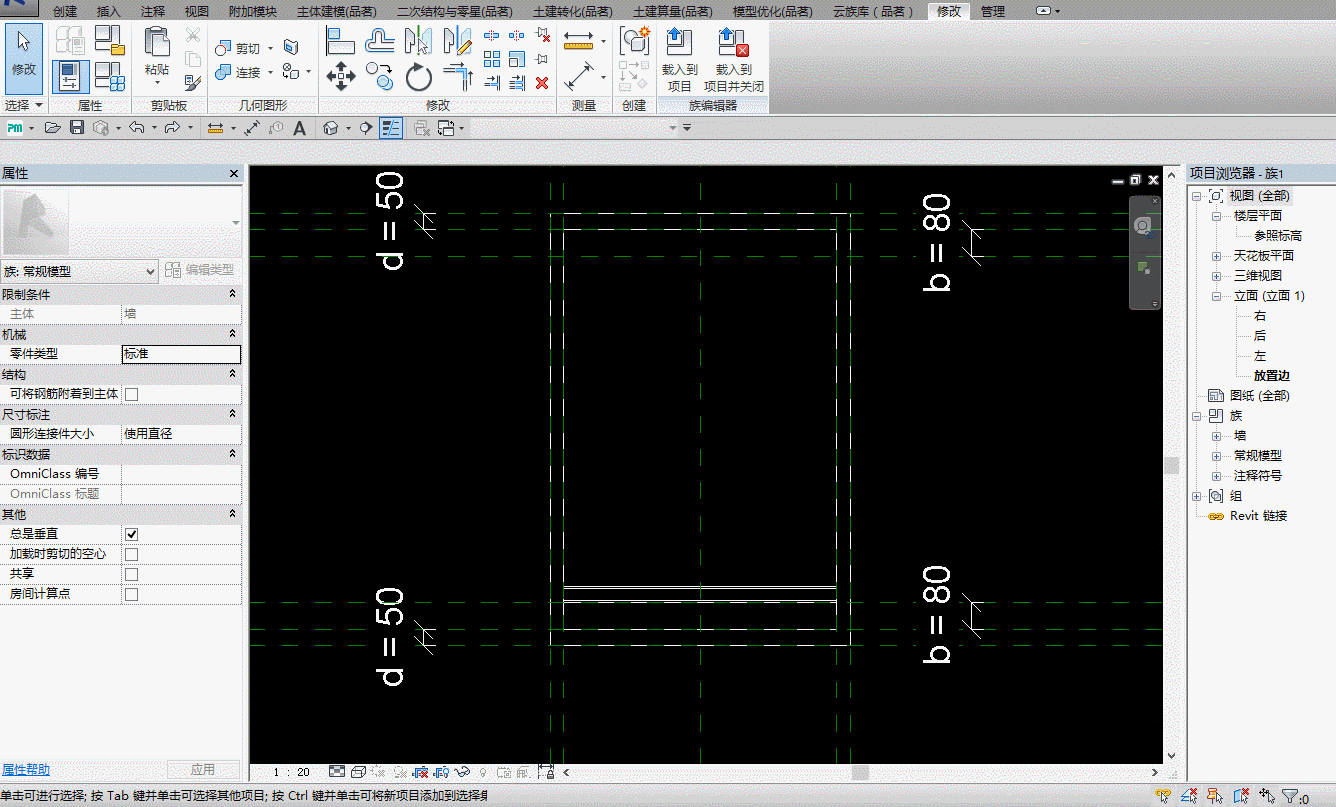

  在前立面视图，使用矩形绘制最外围边线并锁定，在使用拾取绘制内部边线。

• b、定义拉伸的起点和终点。

•

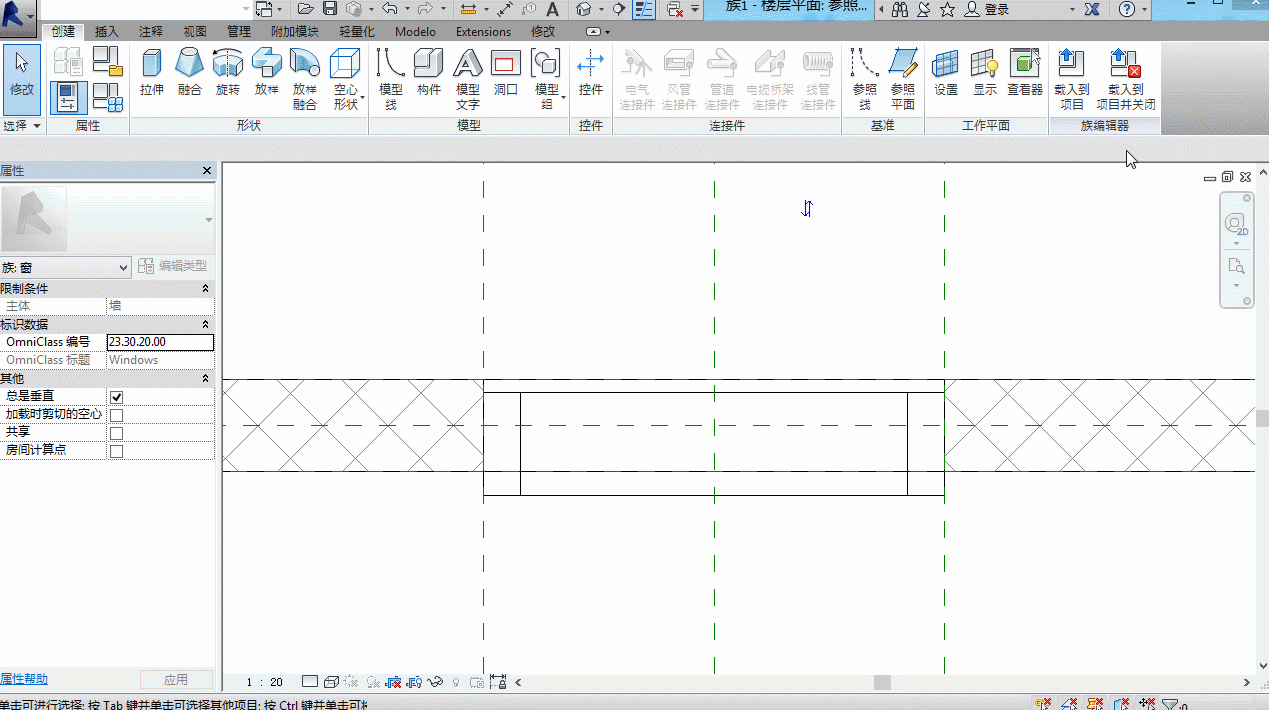

  在参照标高视图，绘制参照平面，然后将起点和终点与参照平面进行对齐锁定。

3、使用嵌套族放置百叶

• a、选择样板文件

•
  公制常规模型

• b、绘制参照平面。

•


•

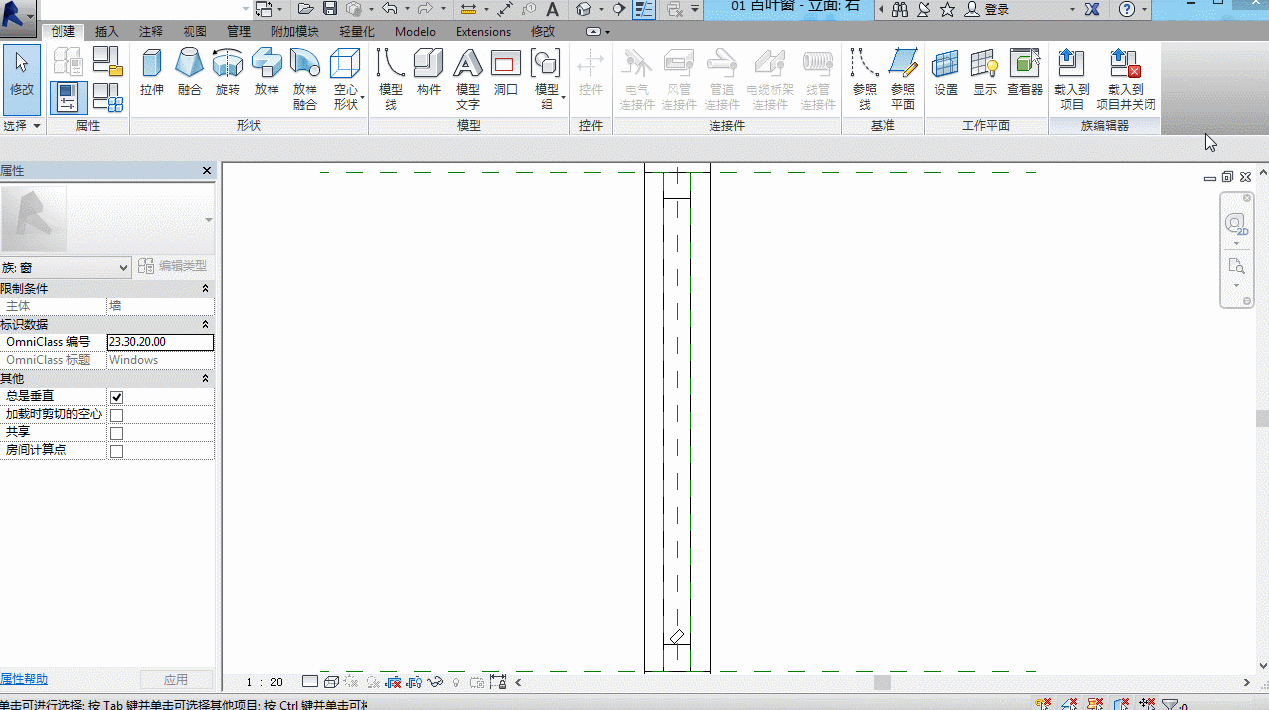

  在右立面视图，绘制拉伸需要的参照平面。

• c、绘制拉伸边界。

•

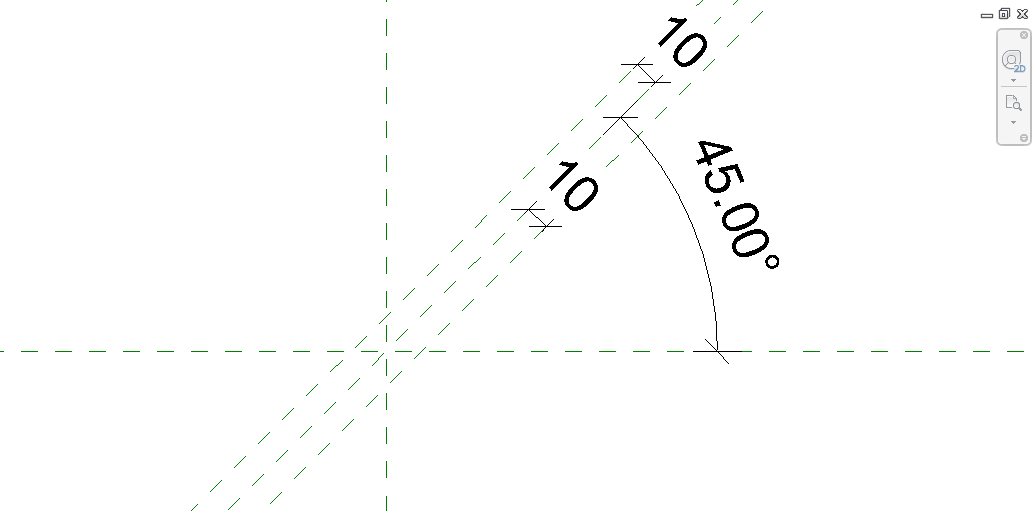

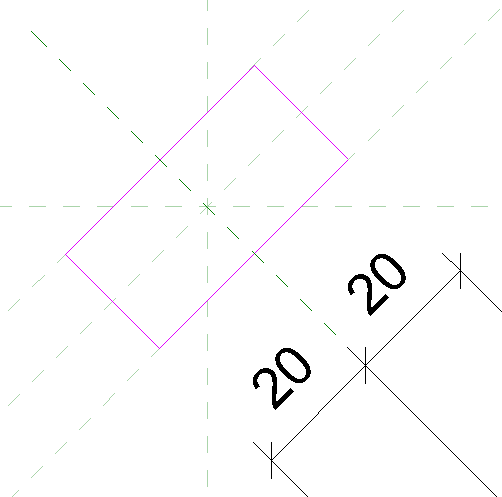

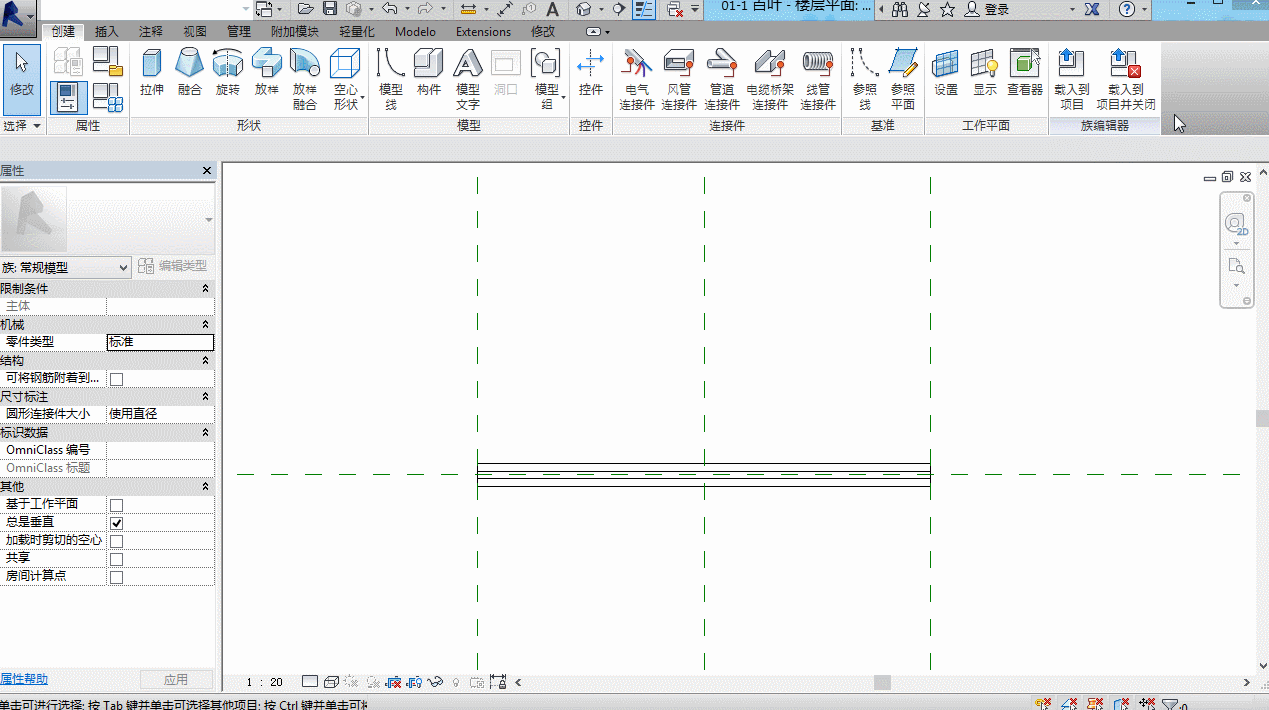

  绘制20mmx40mm的百叶轮廓。

• d、在参照标高对长度进行锁定。

•
  长840mm，利用对齐命令和参照平面锁定。

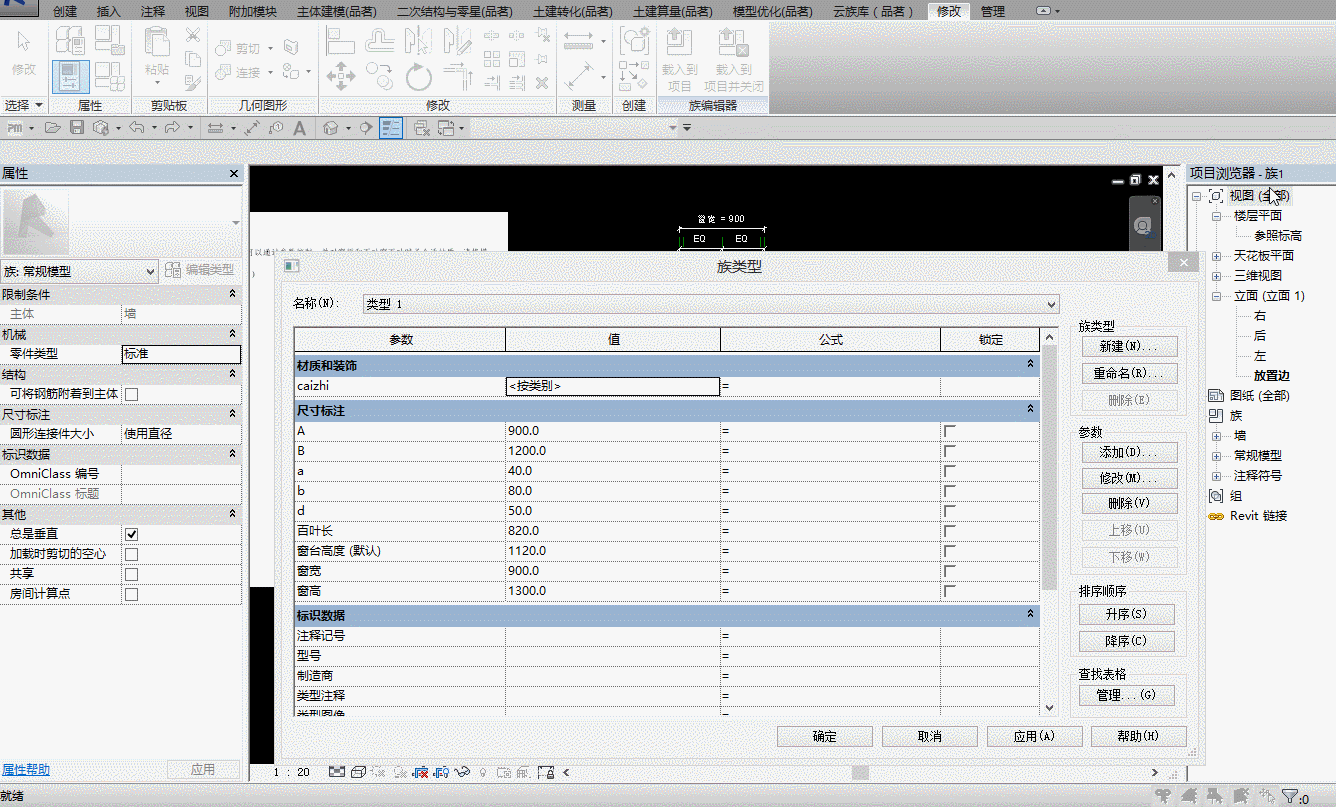

• e、添加一个控制长度的参数后载入到项目中。

•

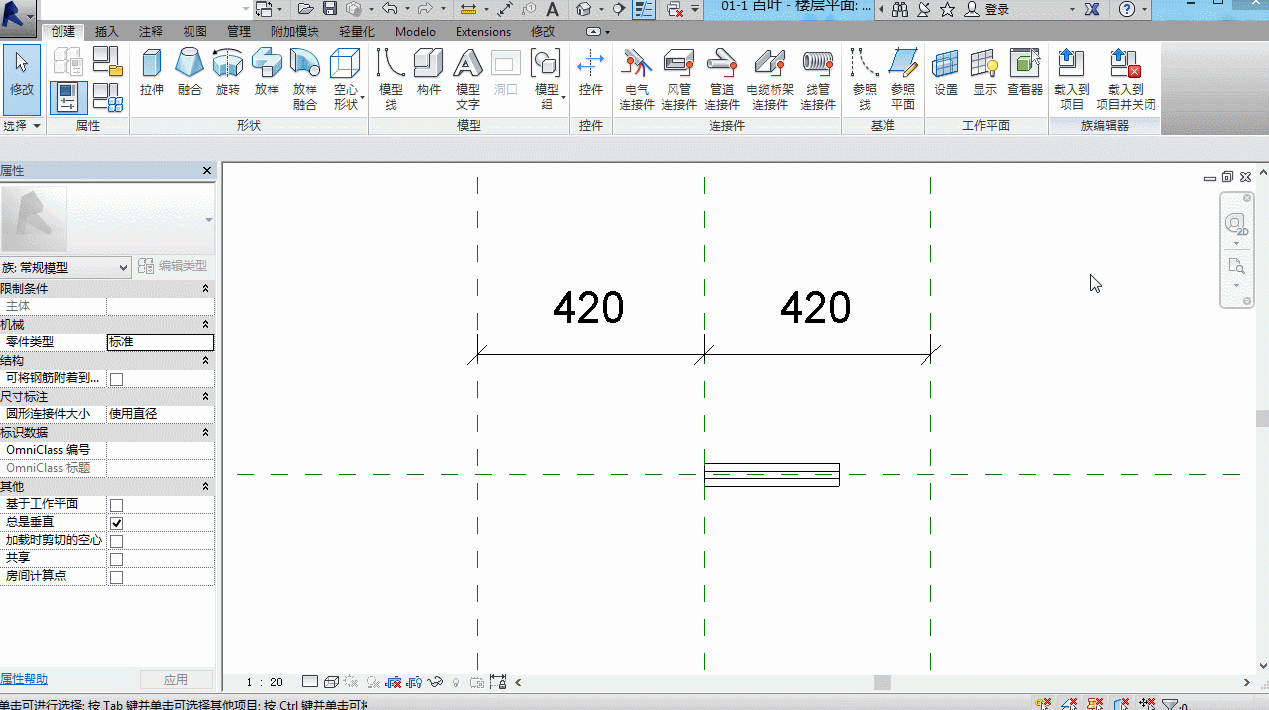

  标注后点击EQ可使两边参照平面平分。


• 4、在百叶窗族中放置百叶

• a、点击“构件”命令放置百叶。

•

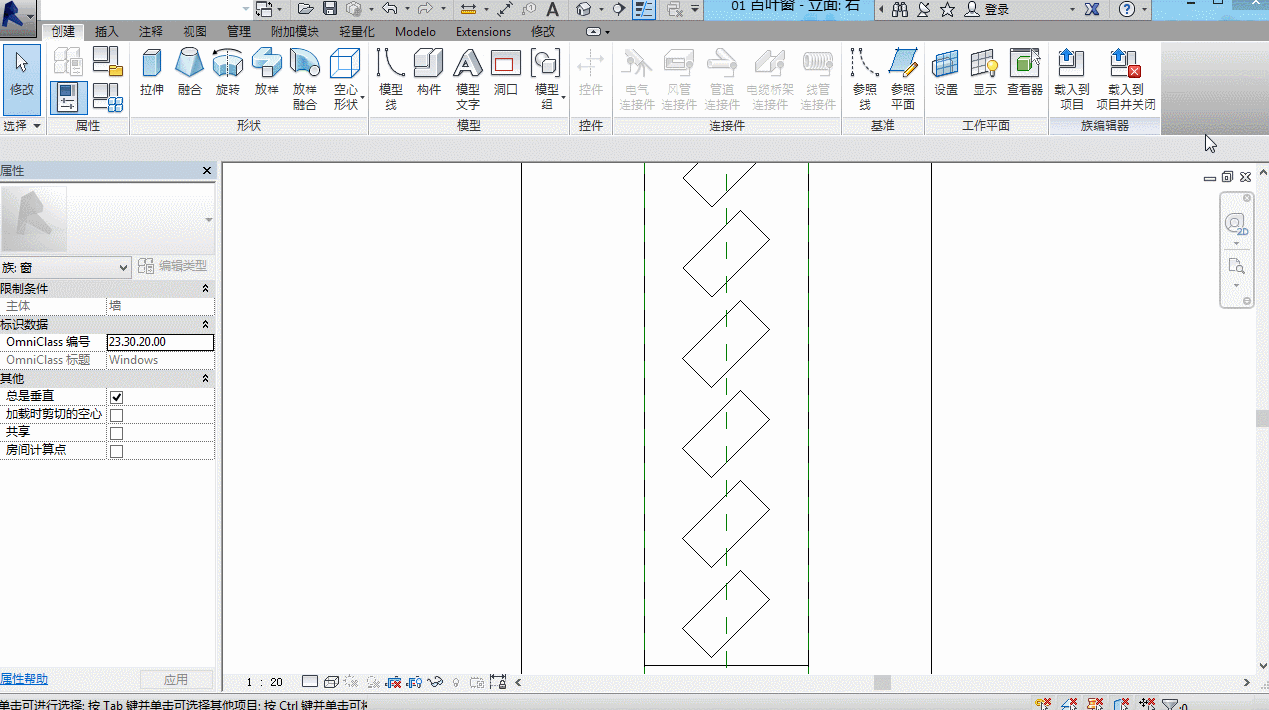

• b、修改百叶放置的位置，使用阵列来复制百叶。

•
  勾选“成组并关联”，阵列时选择最后一个。

• c、为阵列数添加参数。

•
  选择任意一个阵列对象后，点击旁边的线就能选中阵列数。

• d、将之前百叶族的“百叶长度”参数关联至族中。

•
  关联之后才可以在“百叶窗”族中控制百叶的长度。
