作者：朱光旺

• 1、选择样板文件

•
  公制窗

• 2、修改洞口尺寸为1500mm x 2000mm。

•

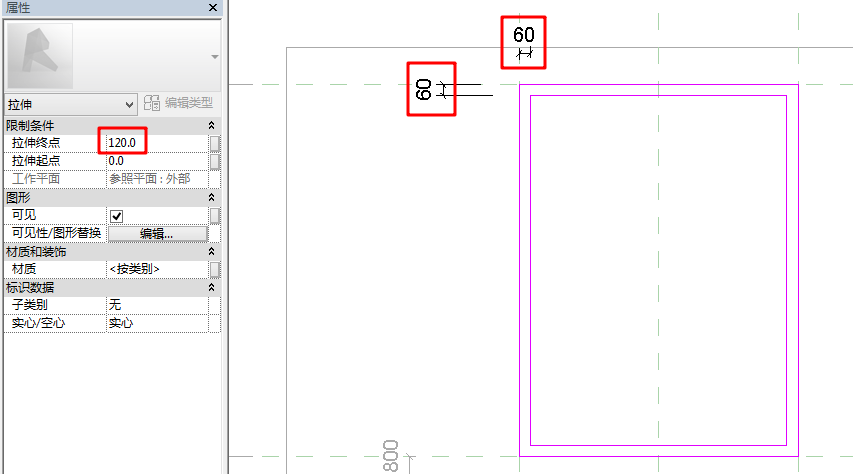

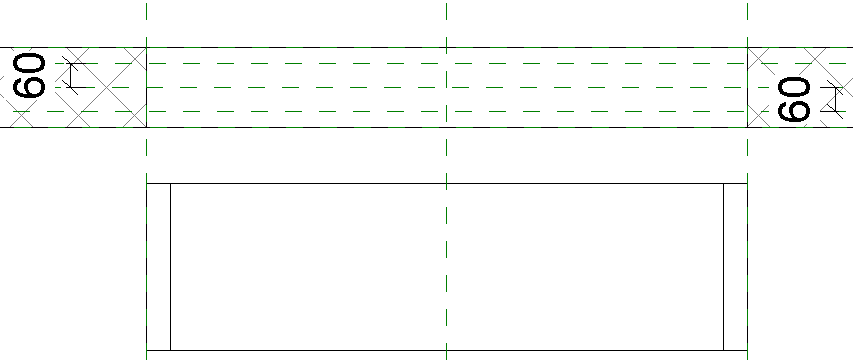

• 3、绘制外部窗框，该窗框截面为120mm x 60mm，并在楼层平面进行对齐。

•


•
  绘制完轮廓之后完成拉伸，切换至参照标高平面视图对拉伸的起点和终点进行定义。

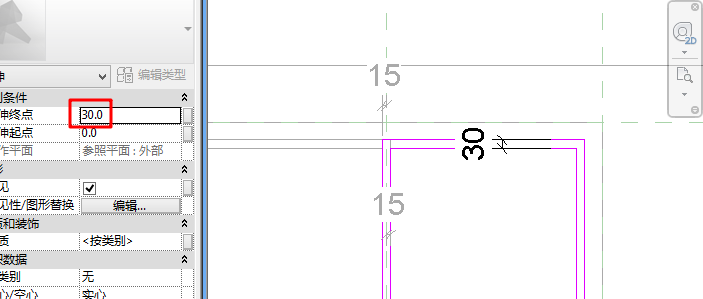

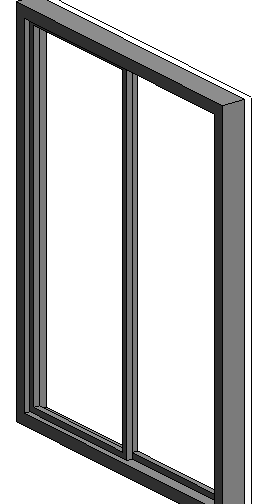

• 4、绘制内部窗框，截面为30mm x 30mm。

•


•

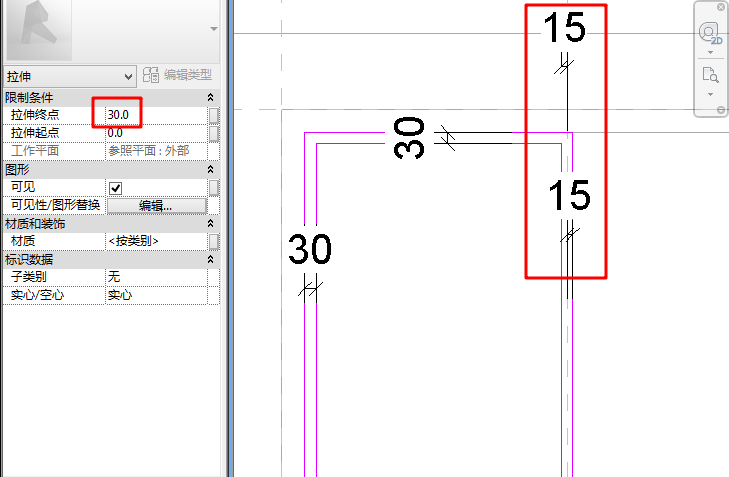

  绘制内部窗框的轮廓，内部窗框为一左一右同时一前一后。

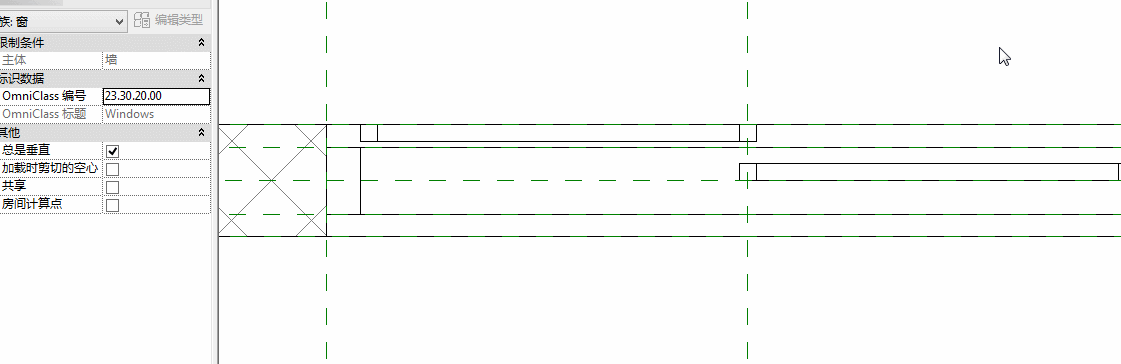

• 5、在平面视图中对齐内部窗框。

•

•
  对于拉伸的起点和终点，除了直接拖拽还可以输入数值进行定义。

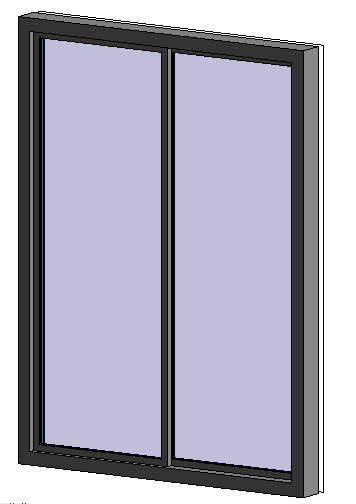

• 6、绘制玻璃

•


•


•

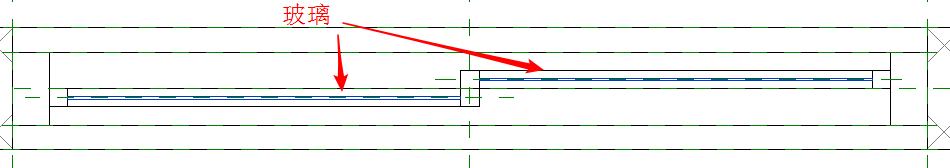

  绘制拉伸的轮廓，再在参照标高楼层平面进行拉伸起点和终点的定义，最后将其子类别改为玻璃。
