作者：朱光旺
7、添加其他管件的参数

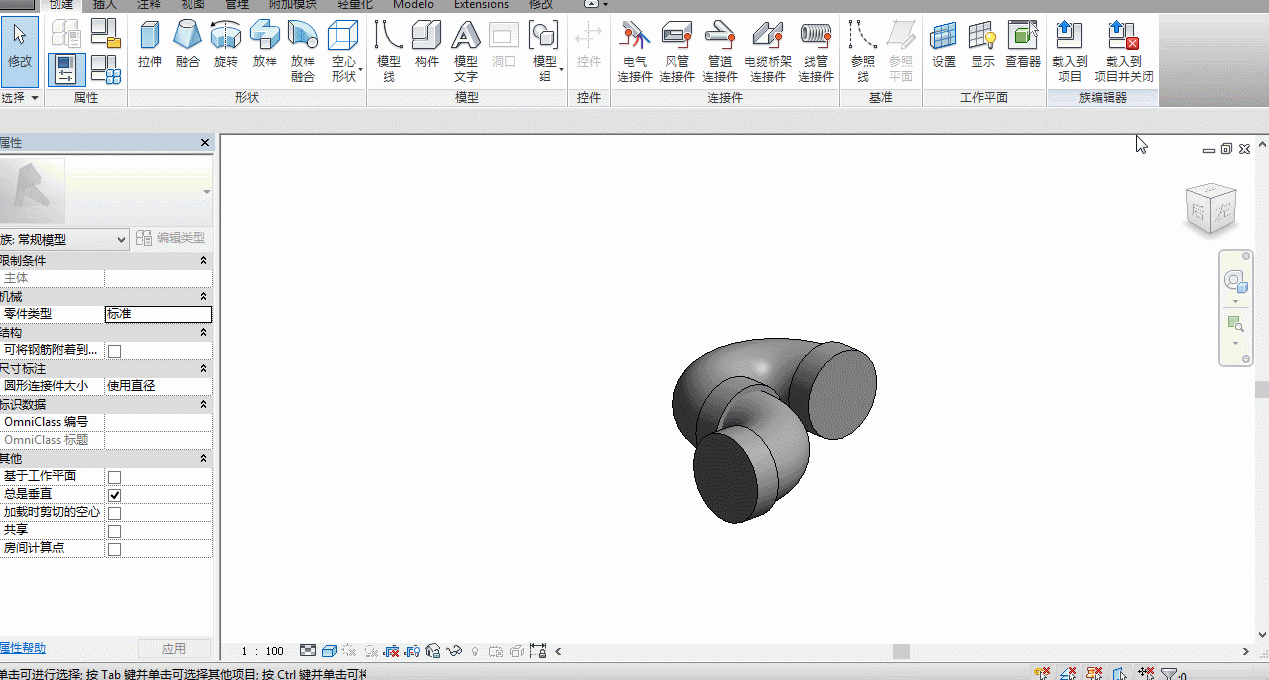

a、添加管道连接件，并为其直径添加参数“公称直径”。
b、添加新的参数“壁厚”。

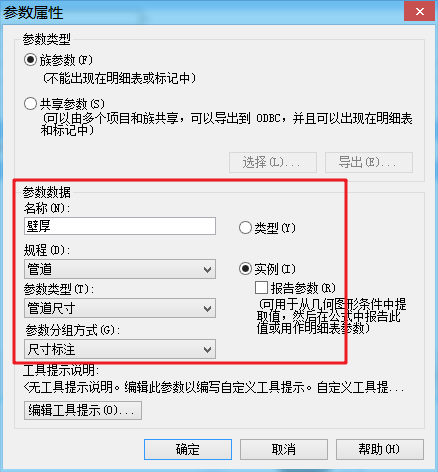

在族类型对话框中新建参数，对应表格中的“WThk”。
为该参数输入公式：“size_lookup(查找表格名,"WThk",0.02*公称直径+3.3mm,公称直径)”
c、添加新的参数“管道外径”。

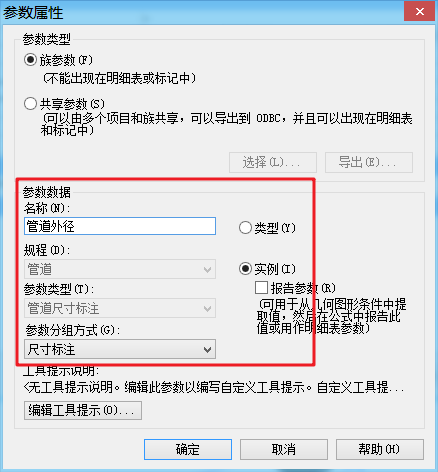

在族类型对话框中新建参数，名称为“管道外径”，具体设置如图。
为该参数添加公式：“size_lookup(查找表格名, "FOD", 1.04 * 公称直径 + 9.1 mm, 公称直径)”。
c、添加新的参数“管道外径”。
在族类型对话框中新建参数，名称为“管道外径”，具体设置如图。
为该参数添加公式：“size_lookup(查找表格名, "FOD", 1.04 * 公称直径 + 9.1 mm, 公称直径)”。
d、为参数“管套深度”输入公式：“size_lookup(查找表格名, "SDpt", 0.5 * 公称直径, 公称直径)”。
e、添加新的参数“管套入口直径”。

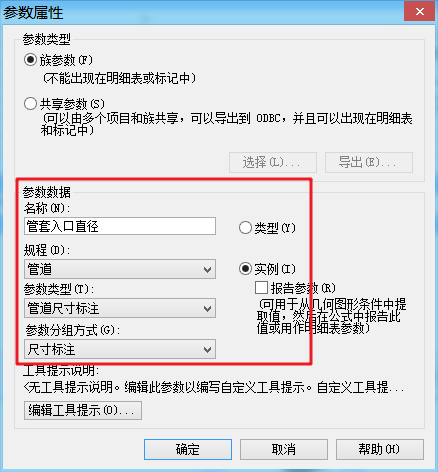

在族类型对话框添加参数“管套入口直径”。
为该参数添加公式：“size_lookup(查找表格名, "SED", 1.04 * 公称直径 + 9.4 mm, 公称直径)”
f、添加新的参数“管套外径”。
在族类型对话框添加参数“管套外径”。

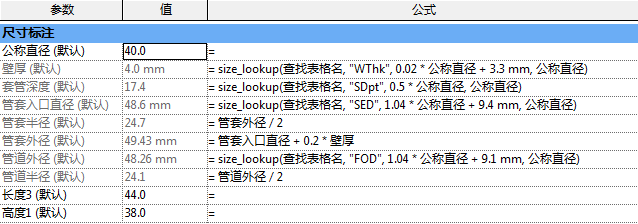

为该参数添加公式：“管套入口直径 + 0.2 * 壁厚”
g、关联参数后
8、添加其他参数

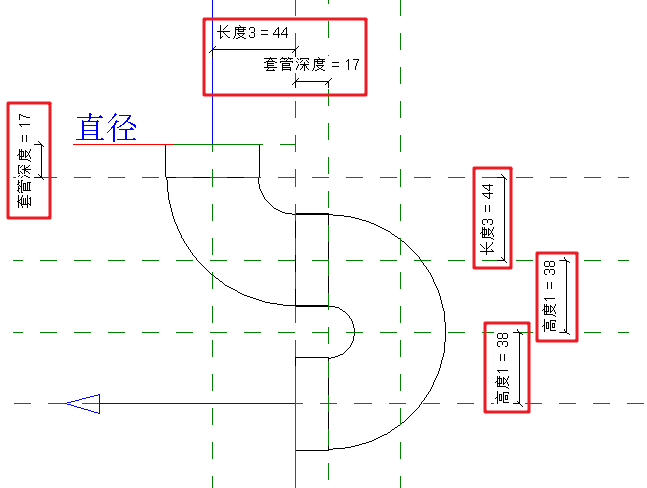

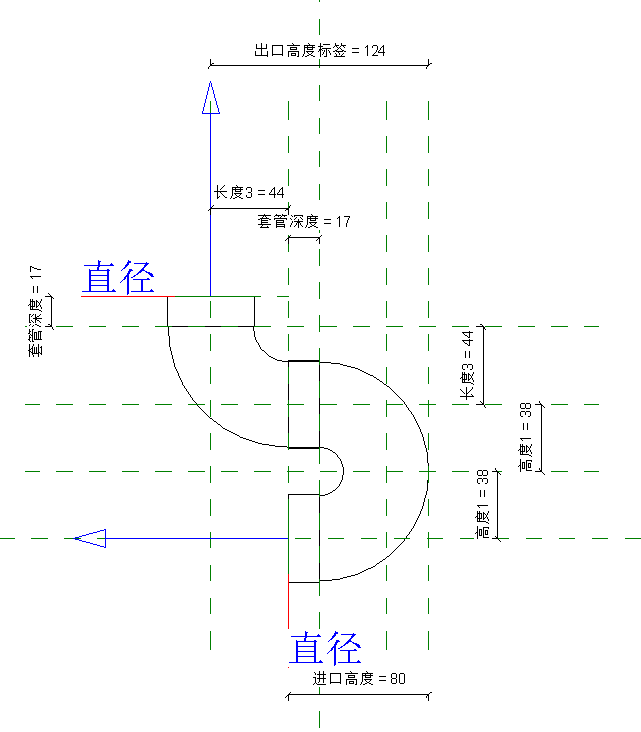

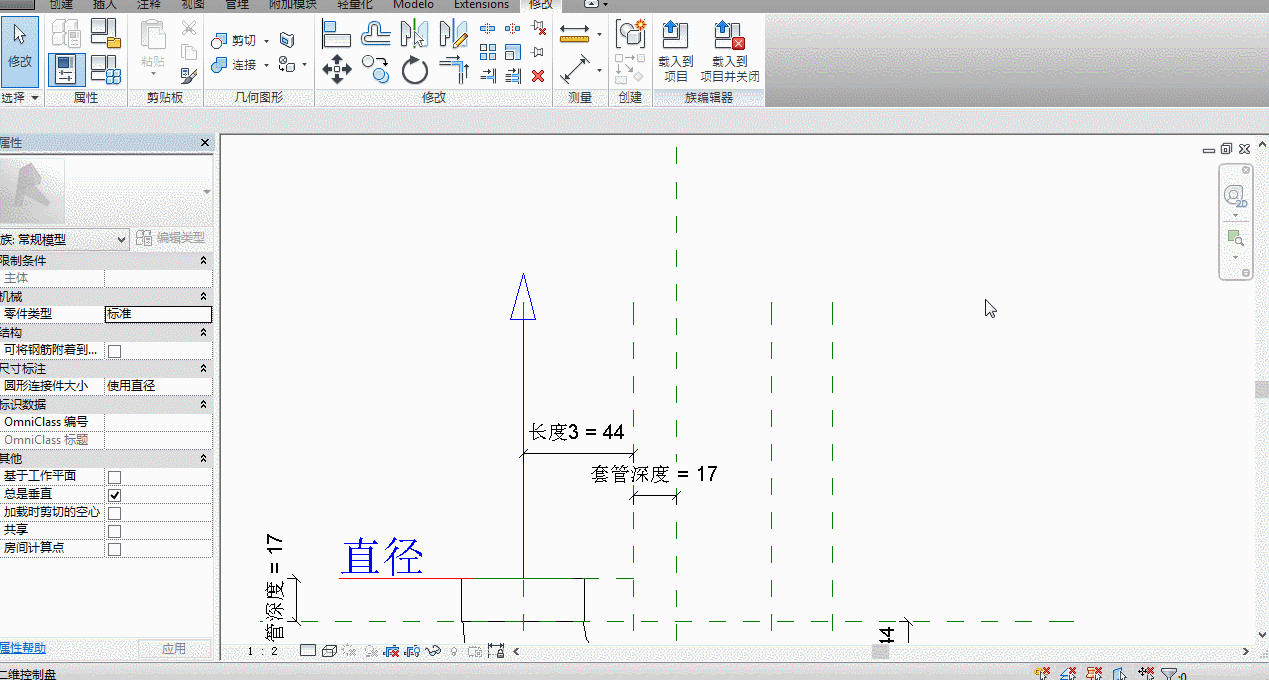

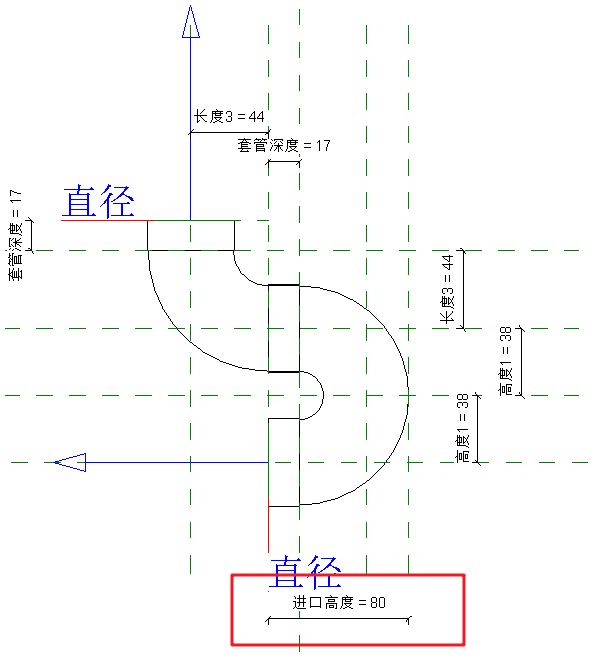

a、在“参照标高”视图中，进行标注并匹配相应的参数。

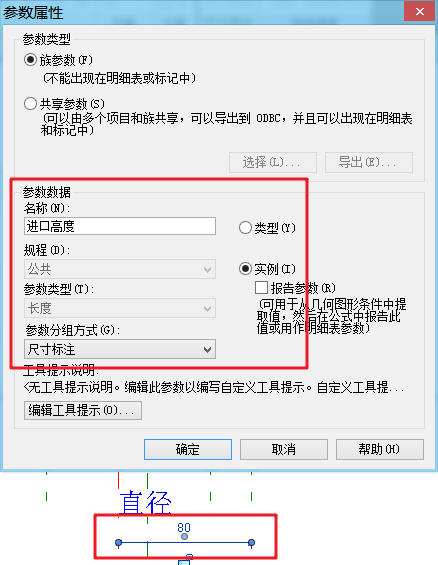

b、添加新的参数“进口高度”，并输入公式：“高度1 + 套管深度 + 管道半径”。
c、添加新的参数“出口高度标签”。
d、添加参数“长度1”，并输入公式“size_lookup(查找表格名, "Lgt1", 2.47 * 公称直径 + 35 mm, 公称直径)”
e、添加参数“高度2”，并输入公式“size_lookup(查找表格名, "Hgt2", 1.78 * 公称直径 + 34.3 mm, 公称直径)”

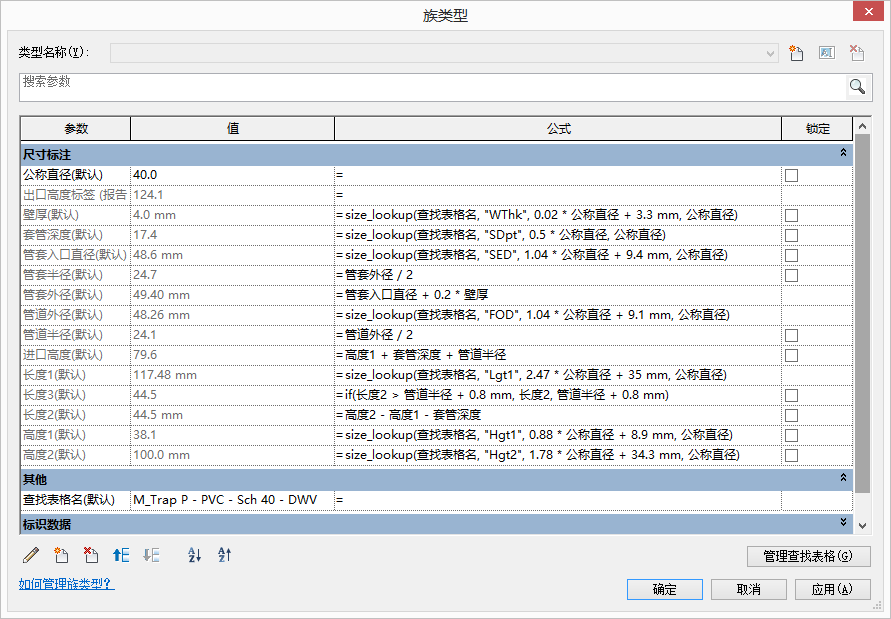

f、添加参数后
