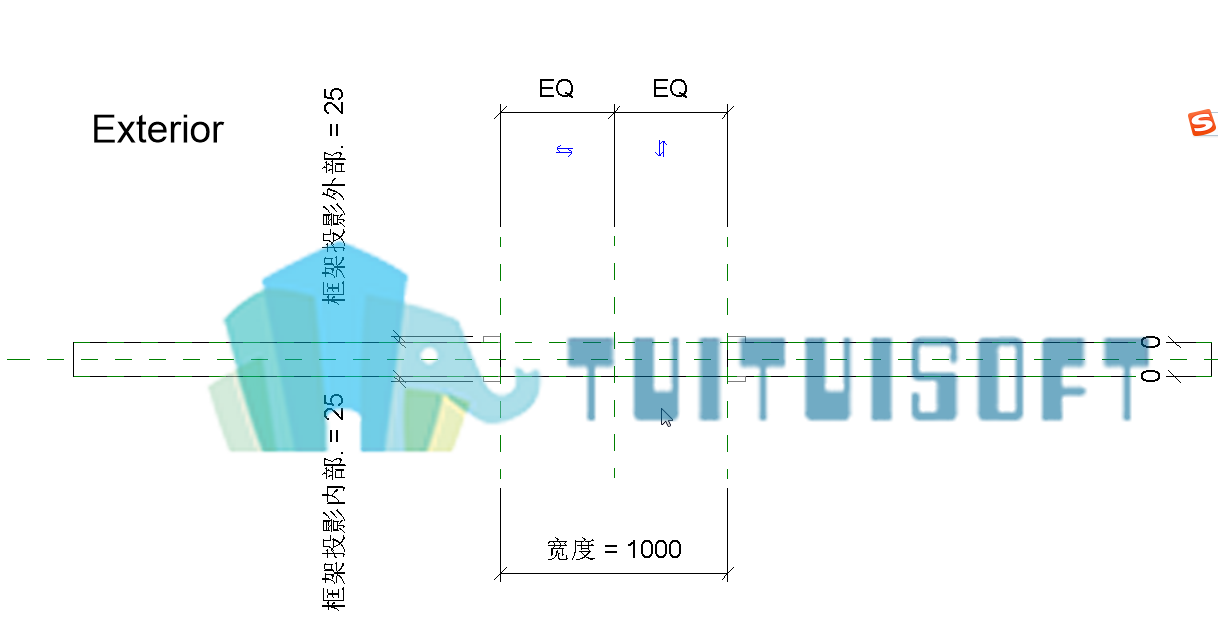

（1）选取样板文件。选择“公制门”族样板。

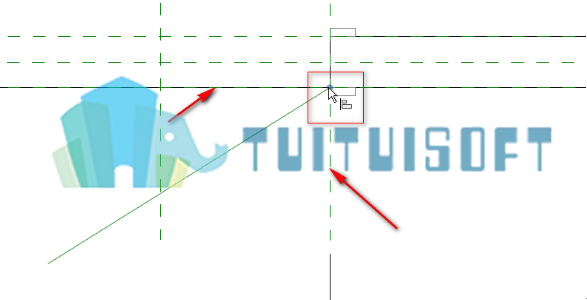

（2）在“创建”选项卡中点击“参照线”绘制参照线，将端点对齐锁定。

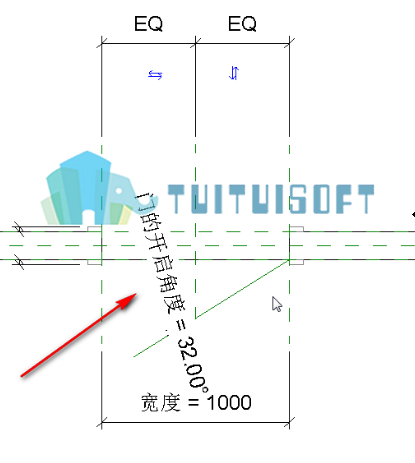

（3）给定门的开启角度尺寸标注并添加参数。

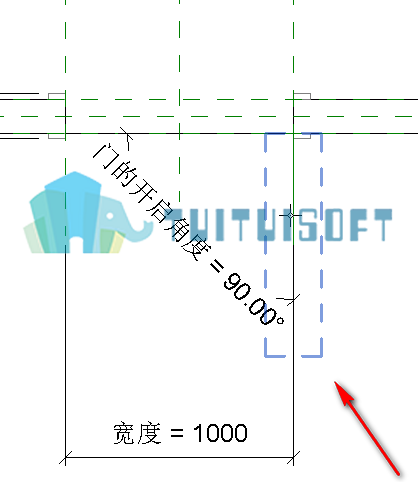

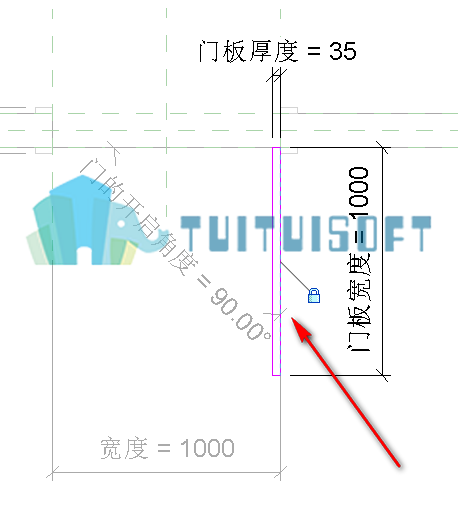

（4）绘制门板。将开启角度调至90°，从新拾取参照线为工作平面，用拉伸命令绘制门板，在编辑状态下锁定一边在参数线上并给定门板厚度和宽度参数。

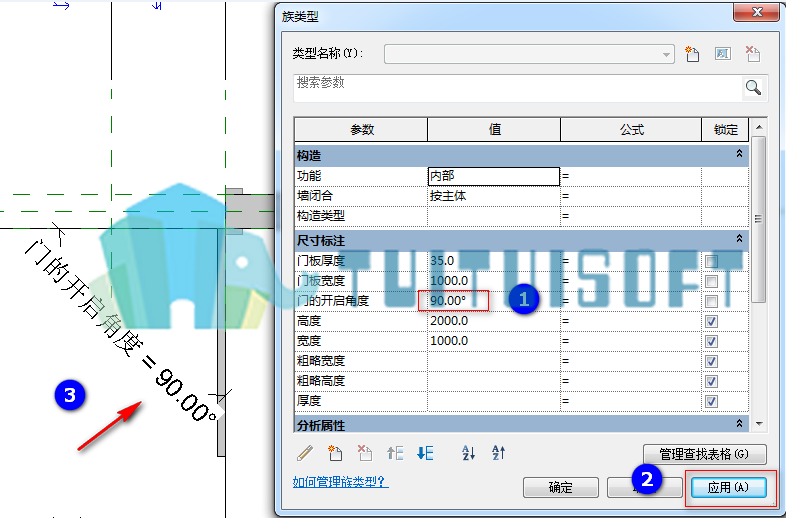

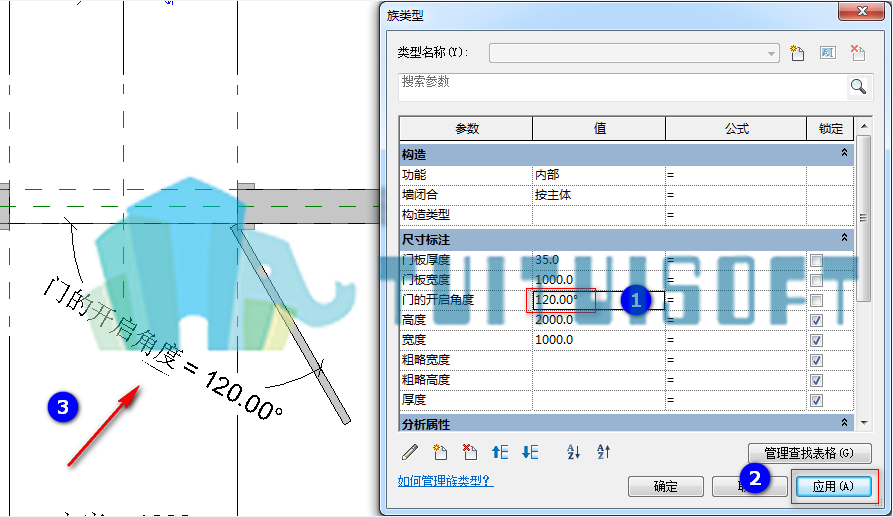

（5）测试常用的开启角度，例如：45°、90°、120°等等。
