作者：朱光旺

4.1 MEP族连接件

• 4.1.2 连接件设置

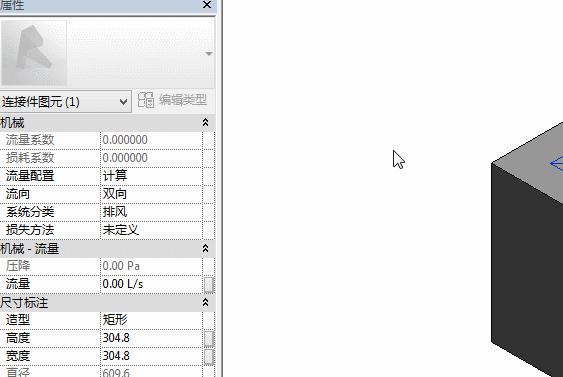

• 1、风管连接件


• 系统分类

•
  分别为“送风”“回风”“排风”“其他通风”“管件”“全局”，不支持自定义添加新的分类。

• 流向
  定义流体通过连接件的方向。


• 通过连接件流进构件族时，流向为“进”。

• 通过连接件流出构件族时，流向为“出”。

• 当流向不明确时，流向为“双向”。

•


• 尺寸造型
  定义连接件的形状。


• 矩形

•
  需要定义宽度和高度。

• 圆形

•
  需要定义半径。

• 椭圆形

•
  需要定义宽度和高度。

• 除了手动定义造型的形状，也可以通过“族类型”中的参数相关联。

•
