作者：朱光旺

3.1 电缆桥架功能与线管功能

• 3.1.1 电缆桥架

• 4、绘制电缆桥架


• d、放置和编辑电缆桥架配件

• 放置配件


• 在平、立、剖视图和三维视图中都可以放置电缆桥架配件。

• 自动添加

•


•
  在绘制过程中自动加载的配件要在类型属性对话框中的“管件”中配置。

• 手动添加

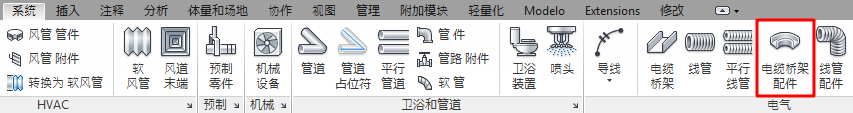

• 1）、“系统”选项卡>“电气”>“电缆桥架配件”

•

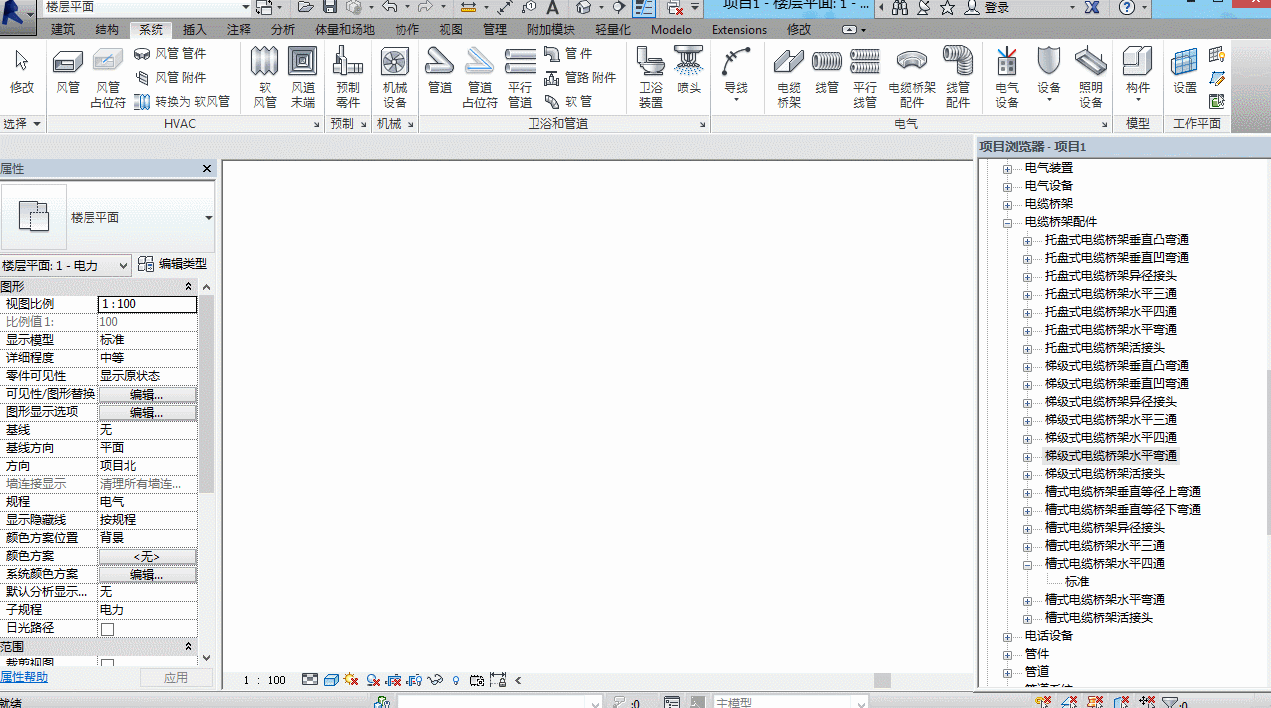

• 2）、“项目浏览器”>“族”>“电缆桥架配件”，直接选中后拖拽。

•


• 3）、快捷键“TF”


•

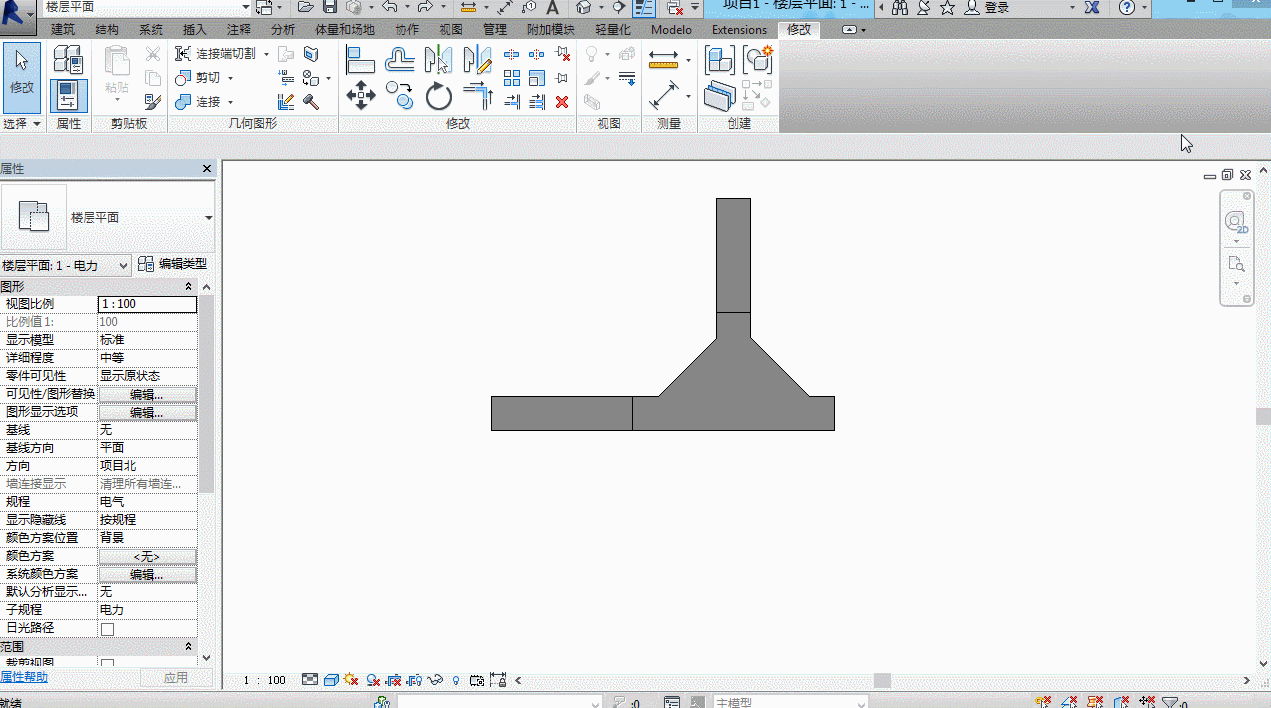

• 编辑电缆桥架配件

• 在配件所有连接件没有被连接时，可单击尺寸标注进行修改。

•

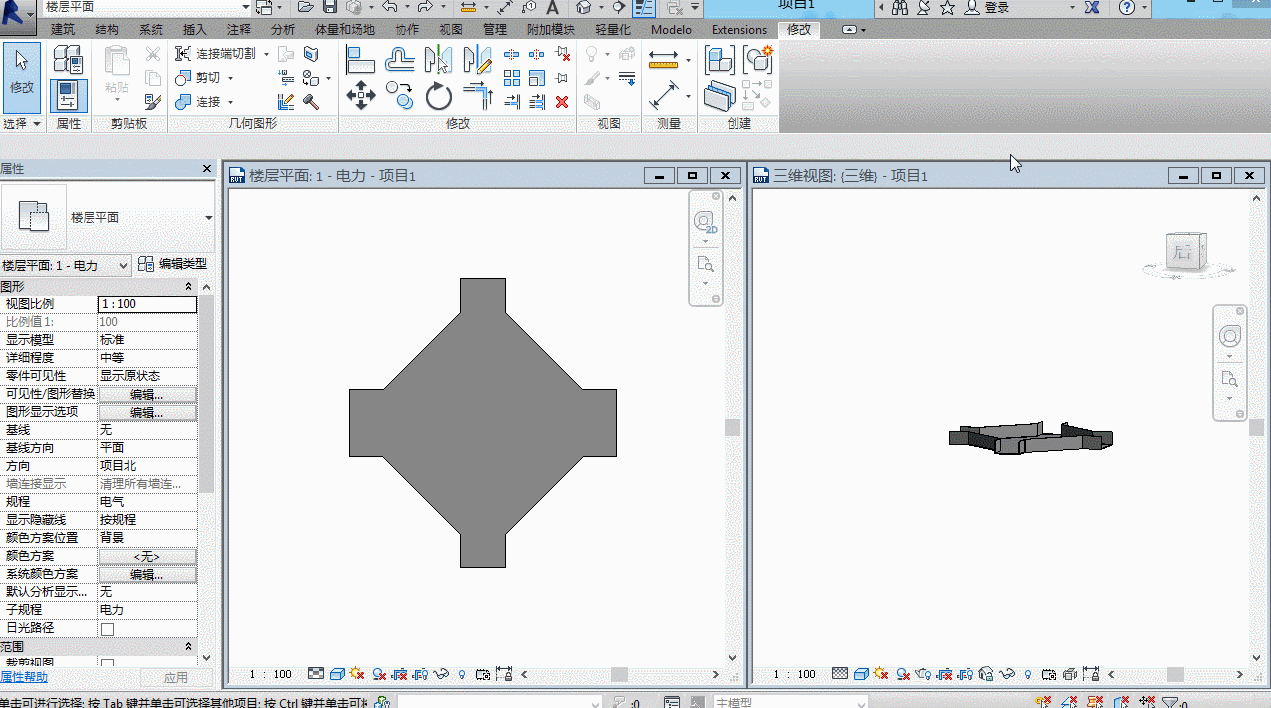

• 实现配件水平或者垂直翻转180度。

•
  当配件连接了电缆桥架后，该符号不再出现。

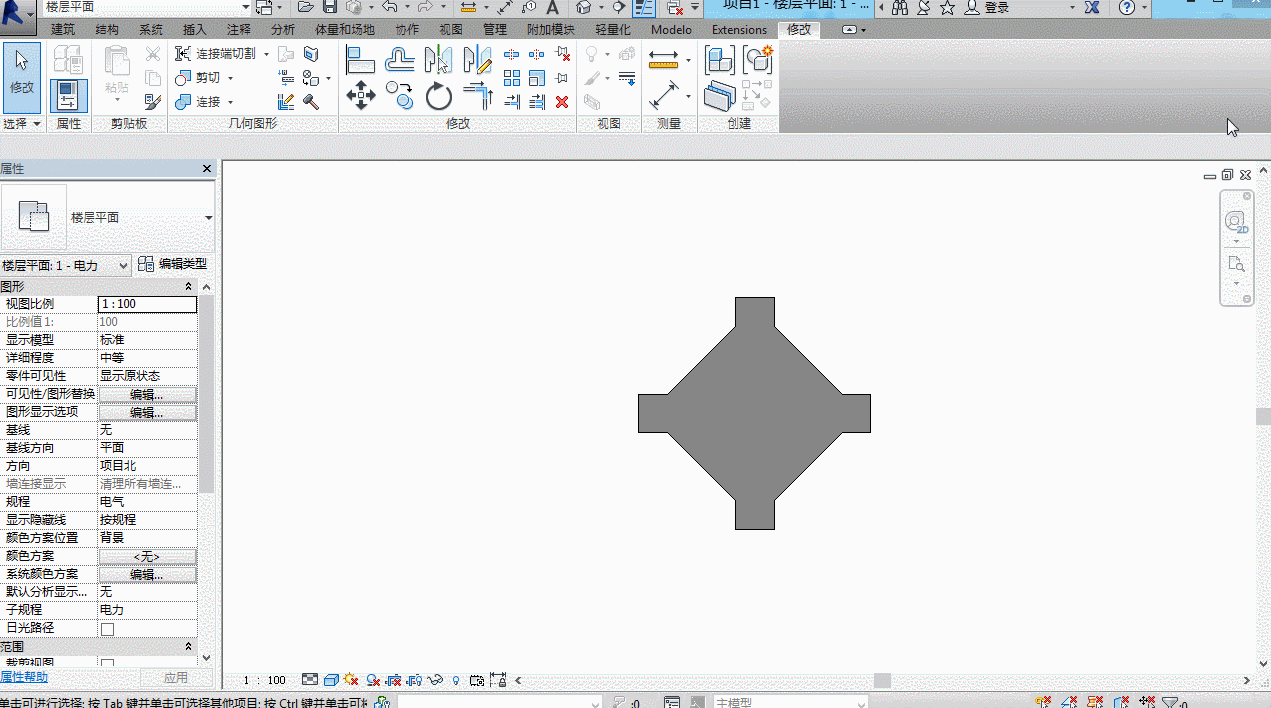

• 配件上有一个连接件未使用时，将会出现减号，都连接时会出现加号。

•



• 选中需要编辑的电缆桥架配件，周围会有一些控制柄。

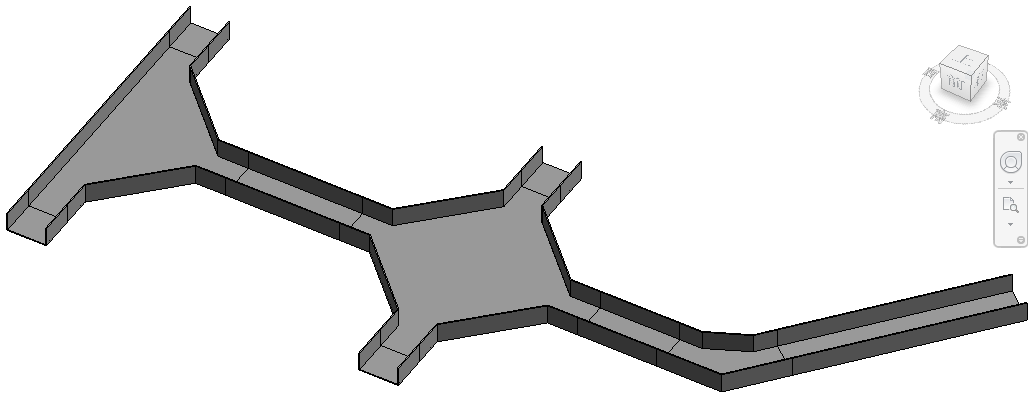

• e、带配件和无配件的电缆桥架



• “带配件的电缆桥架”桥架直段和配件之间有分隔线，分为各自的几段。

•


• “无配件的电缆桥架”转弯处和直线之间并没有分隔，桥架交叉时会自动被打断，桥架分支时也是直接相连而不是插入任何配件。

•
