管道设计功能

• 2.1.4 管道标注

• 3、坡度标注

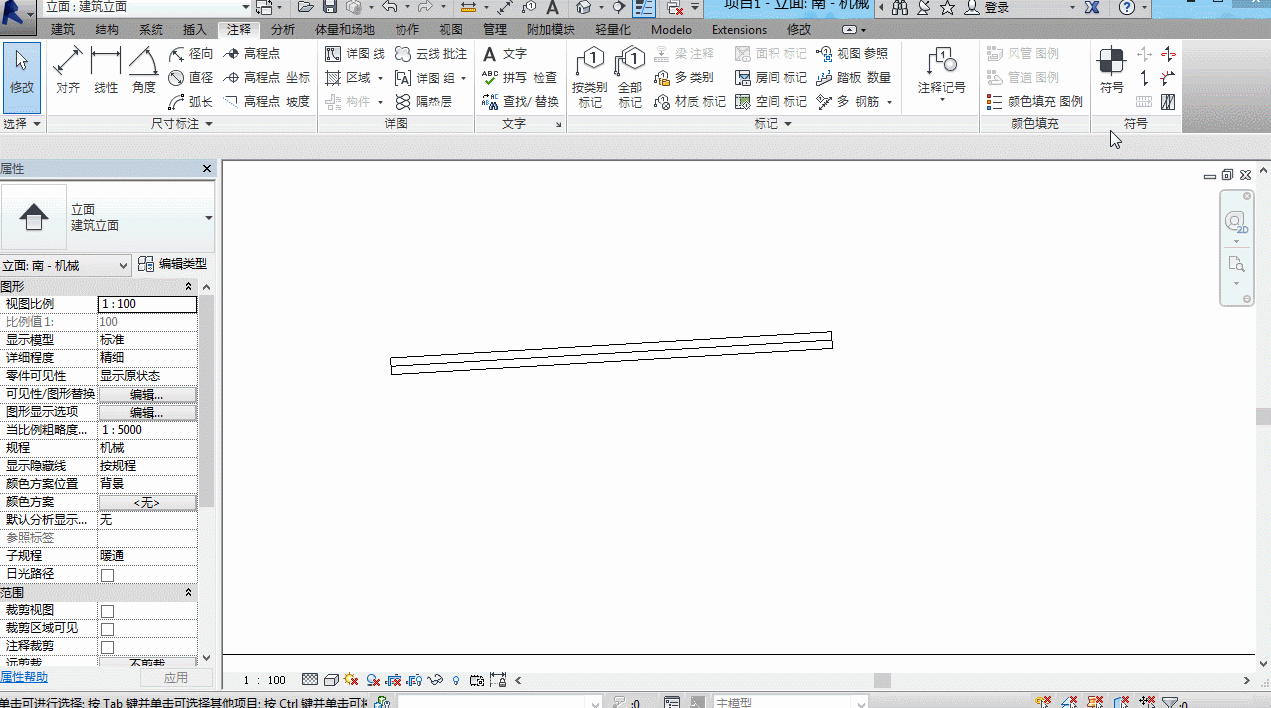

• “注释”选项卡>“尺寸标注”>“高程点坡度”

•

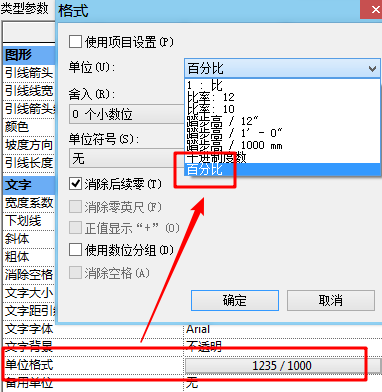

• 类型属性中“单位格式”一般用百分比格式。

•


• 选项栏中“相对参照的偏移”表示坡度标注线和管道外侧的偏移距离。

•

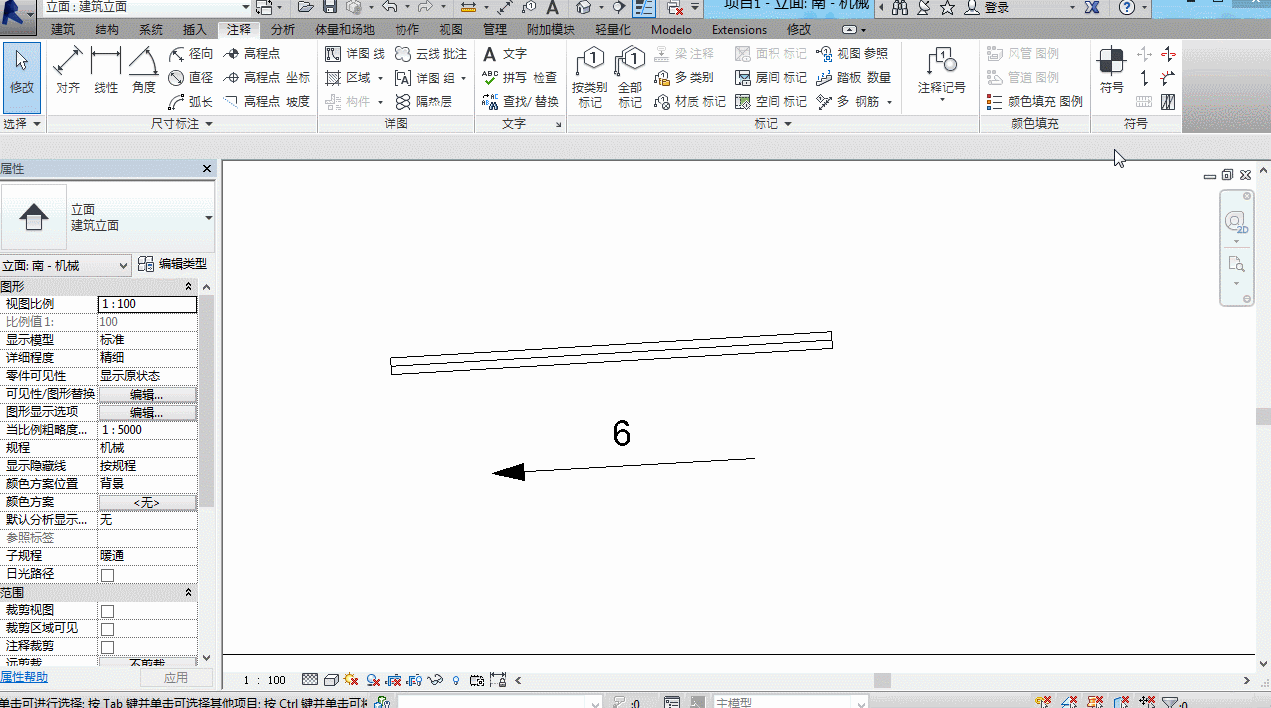

• 选项栏中“坡度表示”仅在立面中可选，“箭头”或“三角形”。

•

•
