2.1 管道设计功能

• 2.1.2 管道绘制

• 5、管件的使用方法和注意事项


• 在任意视图中都可以放置管件，有两种方式。


• a、自动添加管件

•
  在绘制过程中自动加载的管件需在管道“类型属性”对话框中指定。

• b、手动添加管件

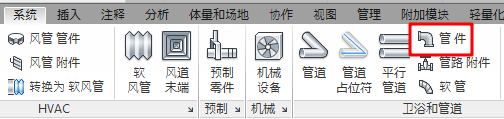

• “系统”选项卡>“卫浴和管道”>“管件”

•

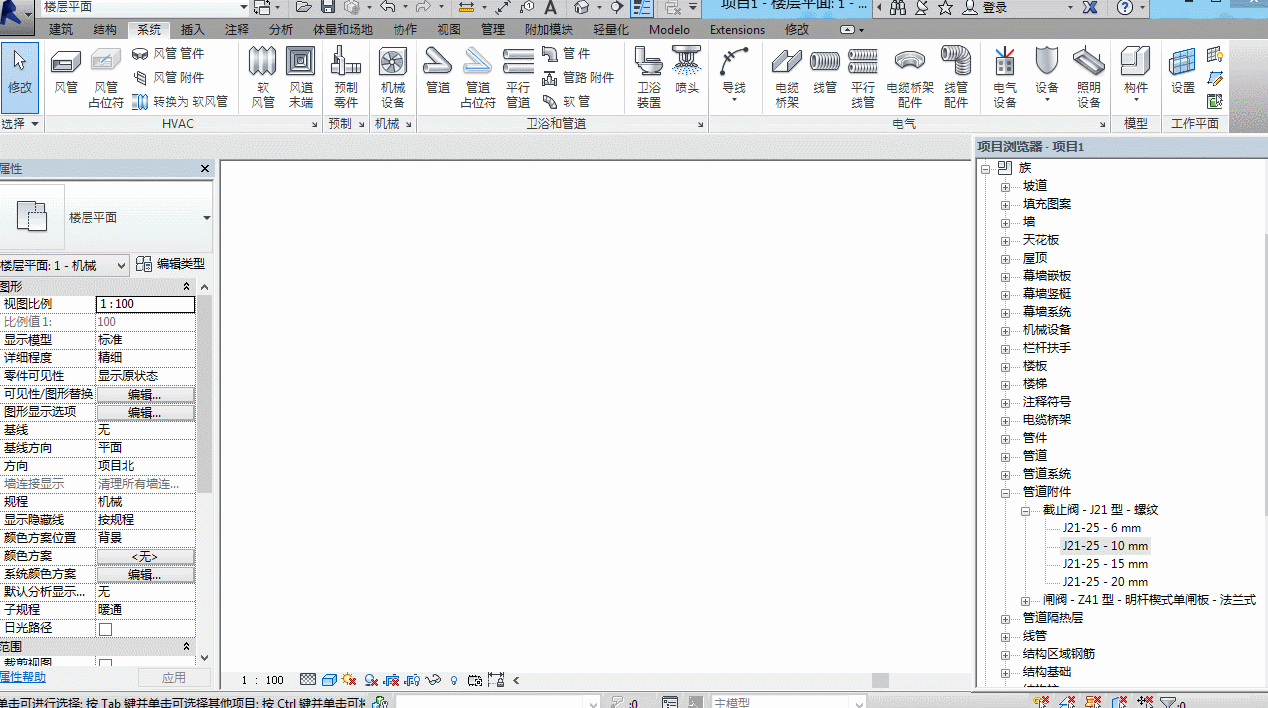

• 项目浏览器>族>管件，选中需要的管件直接拖拽到绘图区域。

•

• 快捷键“PF”

6、管路附件设置

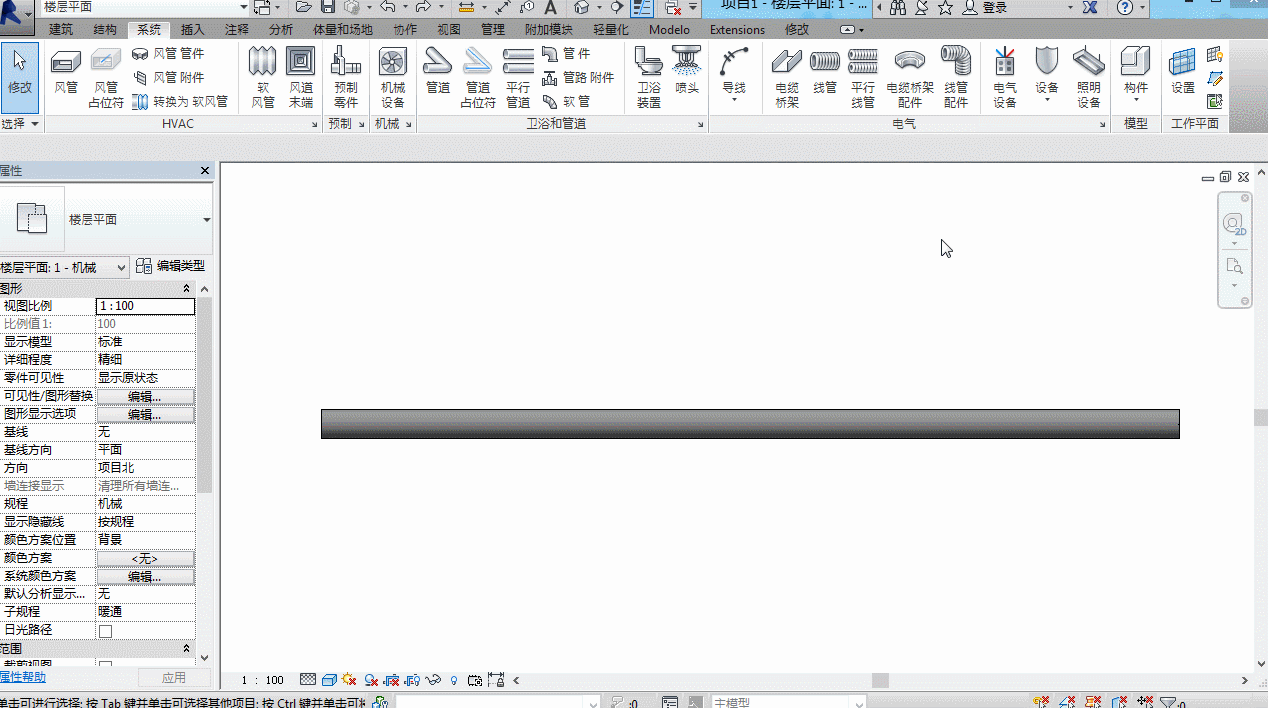

• 在平、立、剖面视图和三维视图中均可放置管路附件。

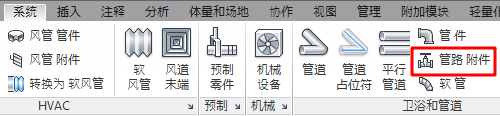

• a、“系统”选项卡>“卫浴和管道”>“管道附件”

•




• b、项目浏览器>族>管路附件，将需要的附件直接拖拽到绘图区域。

•

• c、快捷键“PA”
