如何运用Revit创建可参变H型钢

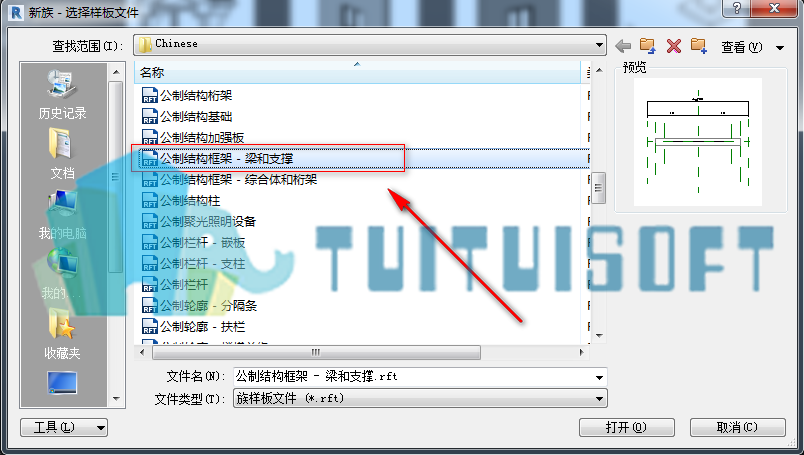

步骤一：首先新建“公制结构框架-梁和支撑”族样板

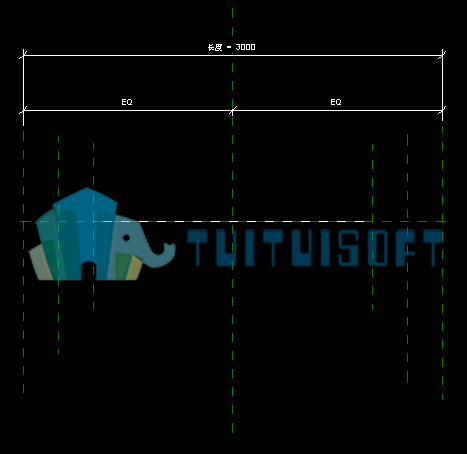

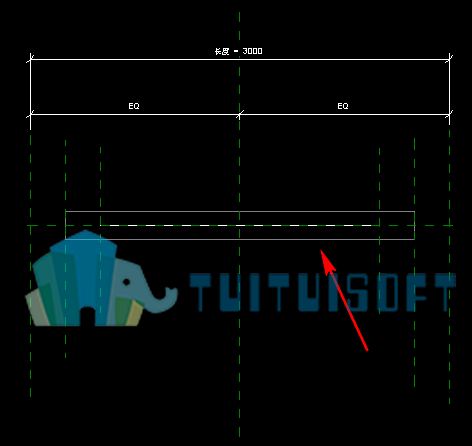

将自带的梁删除

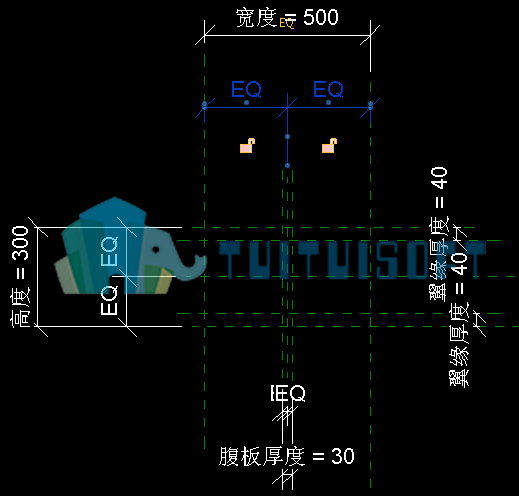

步骤二：去到右立面视图绘制相应的参照平面并添加参数

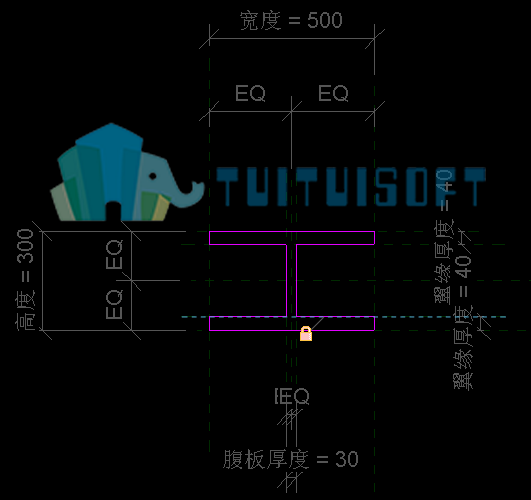

步骤三：使用拉伸功能绘制H型钢模型并锁定在参照平面上

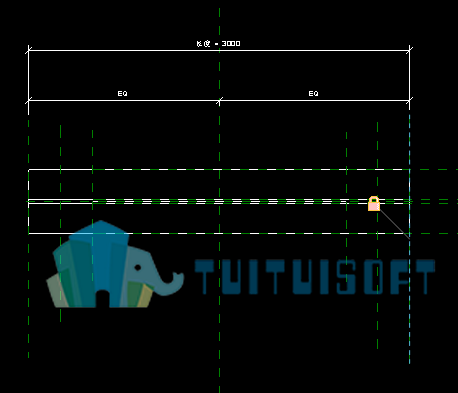

回到“参照标高”视图将两端锁定在参照平面上

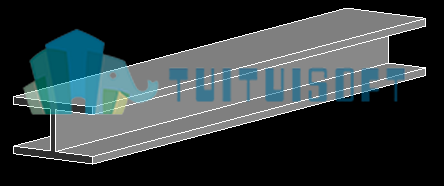

完成啦！

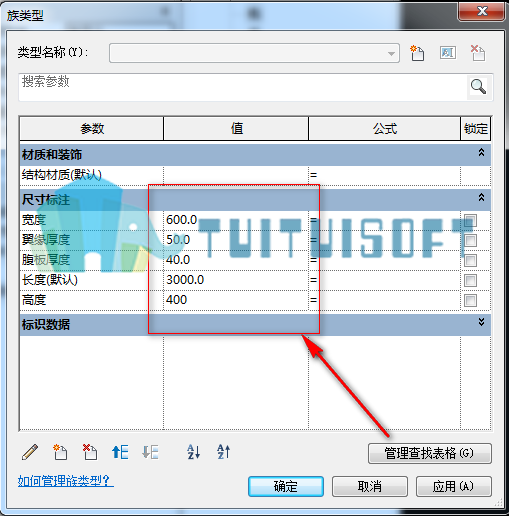

接着测试是否可以参变，在“族类型”对话宽中将宽度改为：600、翼缘厚度：50、腹板厚度：40、高度：400.

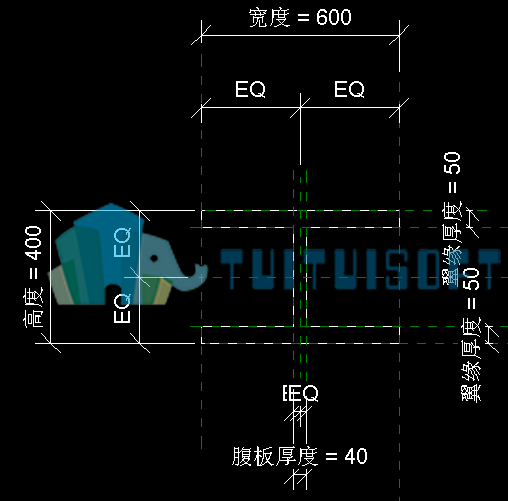

如下图可见测试成功
