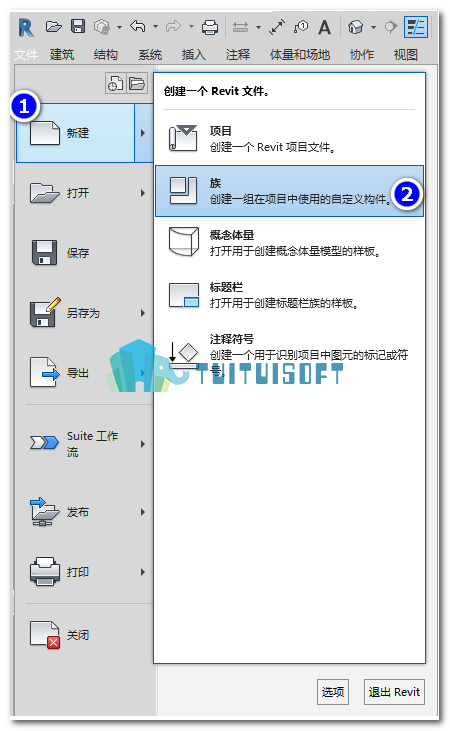

首先在应用程序菜单中新建一个族如图1-1所示。

新建族1-1图

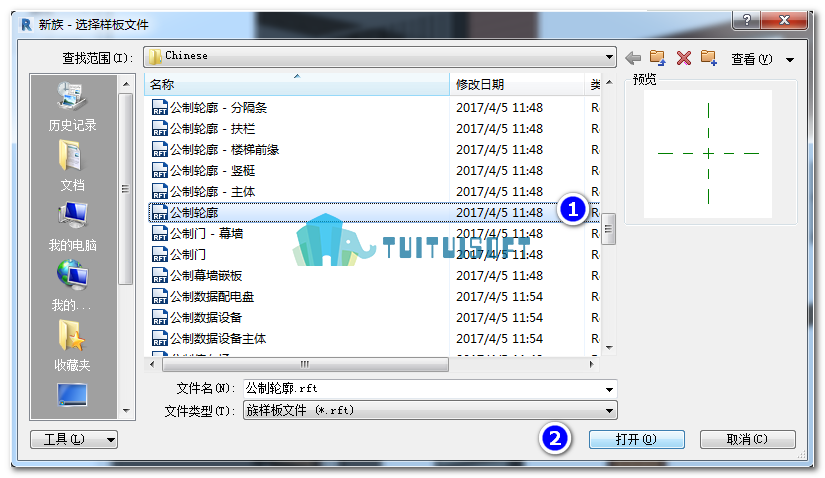

在弹出的对话框中选择公制轮廓如图1-2所示。

公制轮廓1-2图

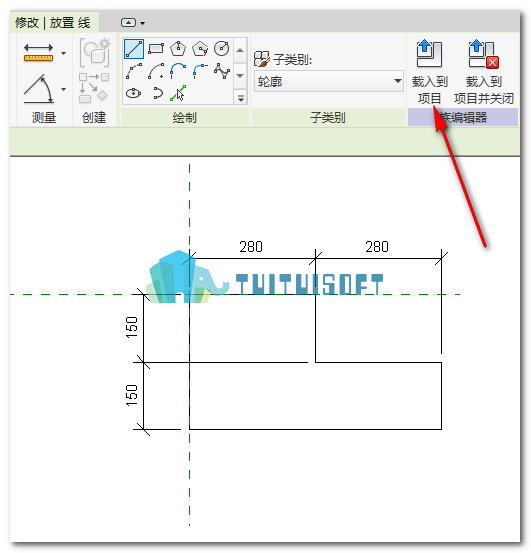

绘制自己想要的台阶轮廓尺寸，保证并载入到项目中如图1-3所示。

台阶轮廓绘制1-3图

在结构选项卡中点击楼板在下滑面板中选择楼板边如图1-4所示。

楼板边1-4图

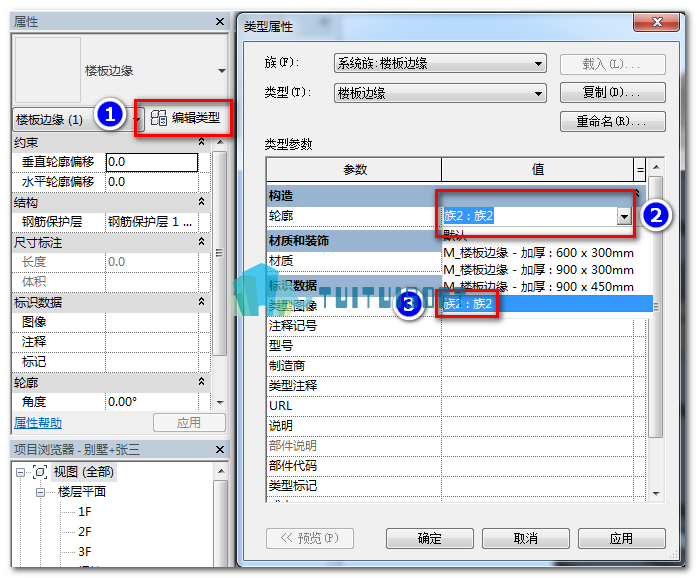

点击编辑类型在弹出的类型属性中选择载入的族2如图1-5所示。

轮廓载入1-5图

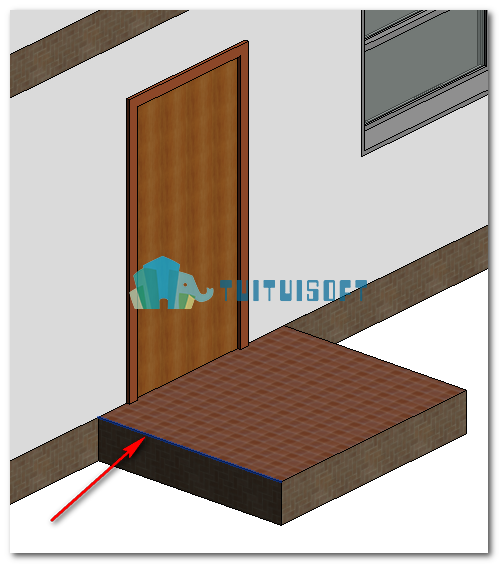

单击放置如图1-6所示。

放置1-6图

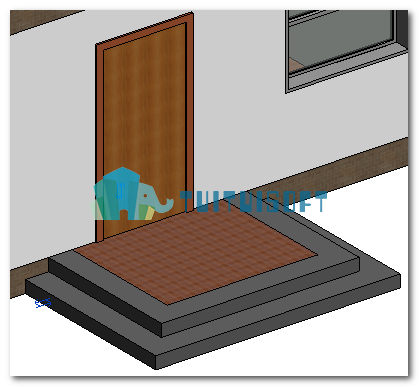

最后效果图如图1-7所示。

效果1-7图
