尺寸标注设置

三、线型尺寸标注

1.箭头设置

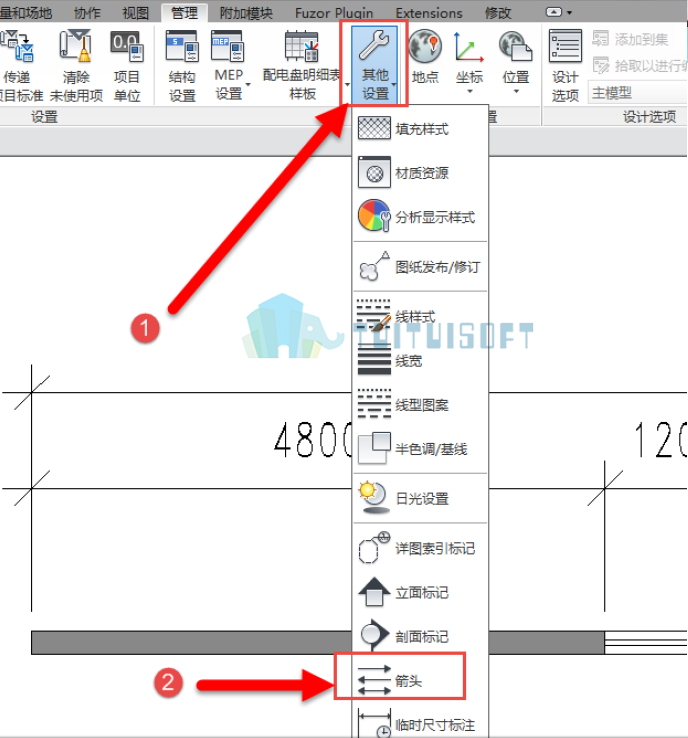

1）点击“管理”选项卡---"其他设置"---选择"箭头"。

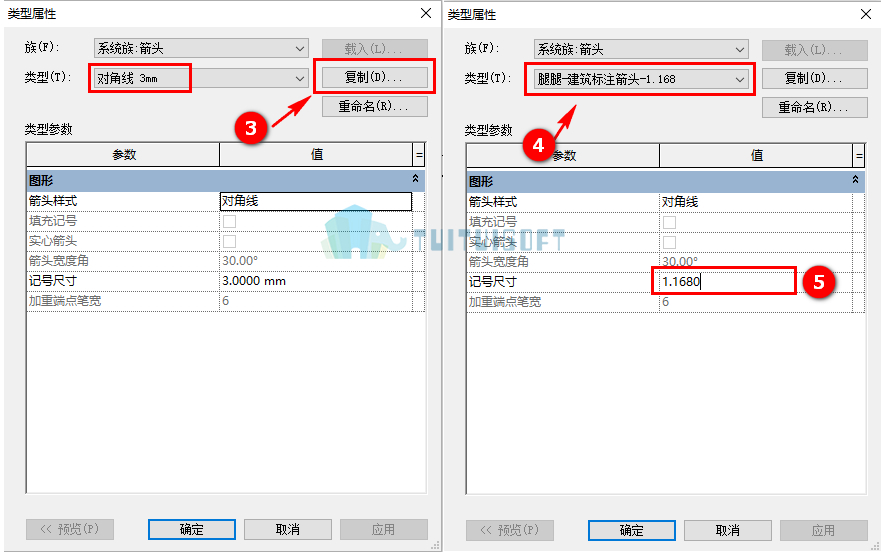

2）跳转至类型属性面板l类型选择对角线 3mm---点击"复制"输入"名称"并改变"记号尺寸"。

2.线性尺寸标注设置

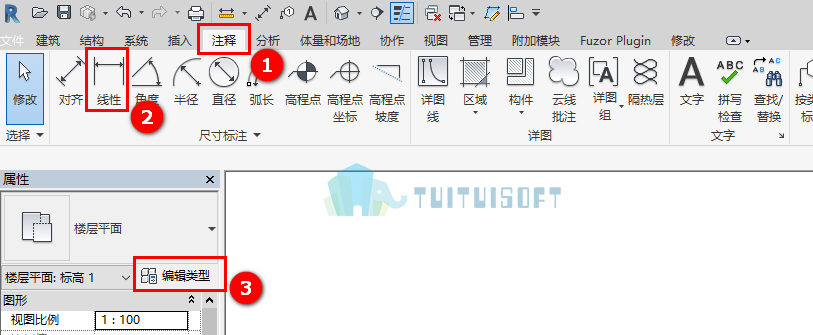

1）点击“注释”选项卡---点击”线性“---点击”编辑类型“。

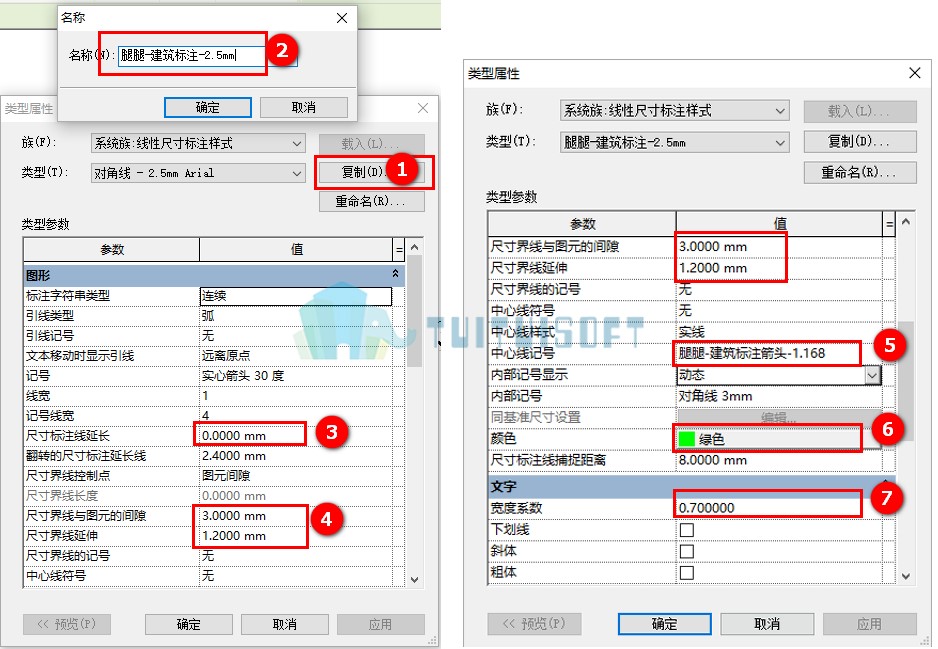

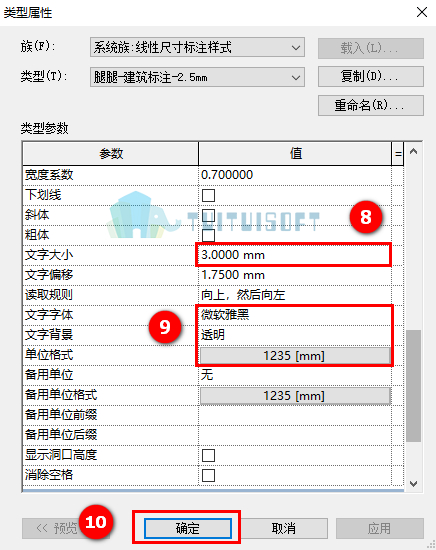

2)编辑类型，并修改（详见下图）。
