问：

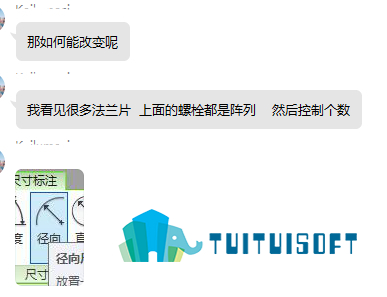

Revit族怎么阵列螺栓，控制个数？

答：

请看下图阵列步骤。

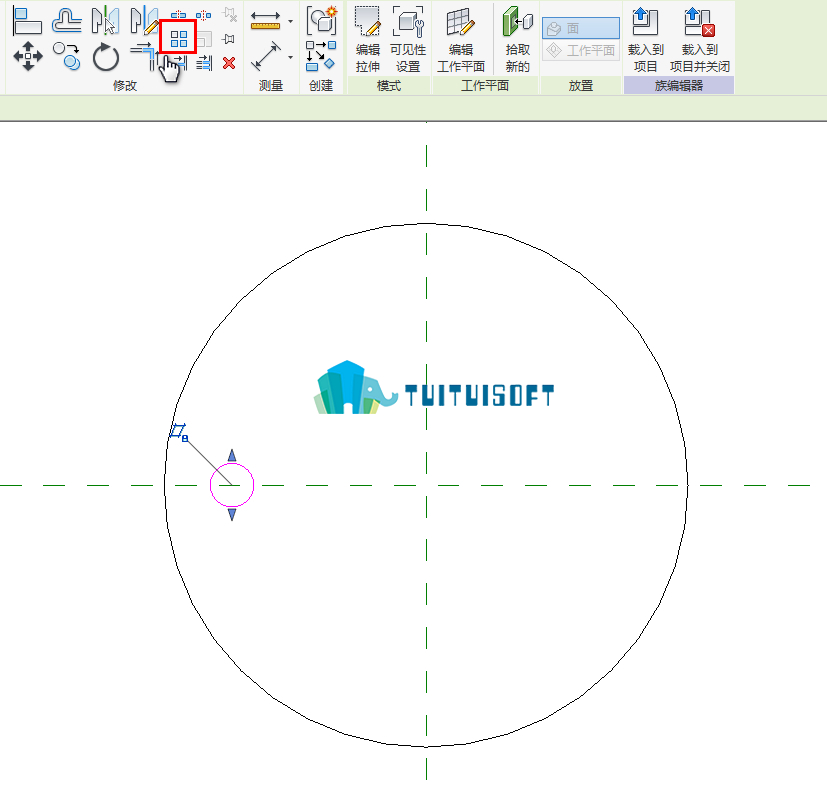

1：选取螺栓，点击阵列工具。

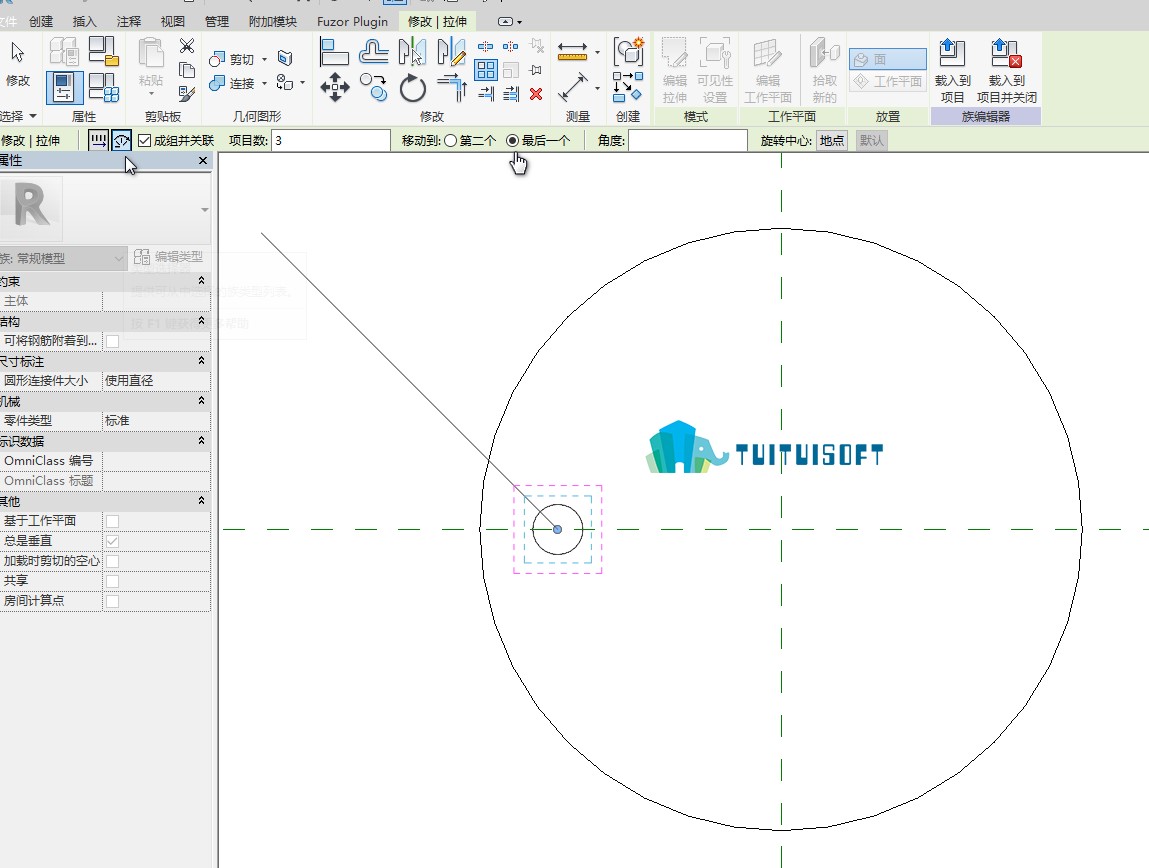

2：鼠标左键点击半径，打勾成组并关联，点击最后一个。

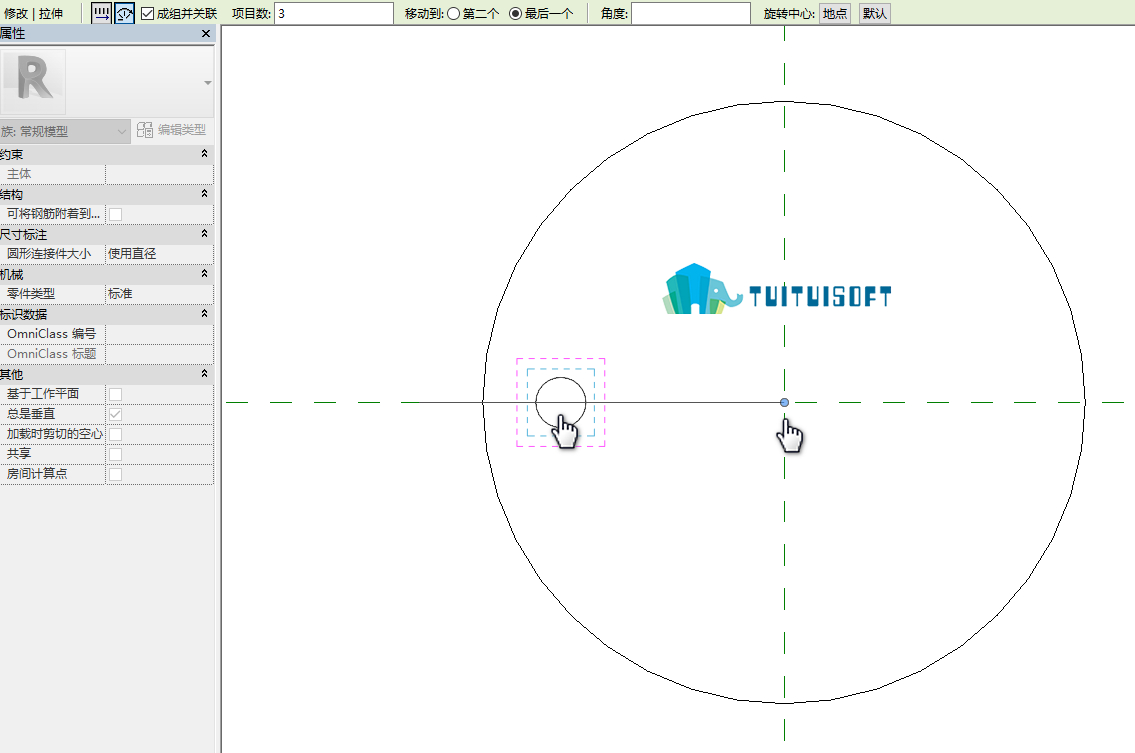

3：鼠标左键点击螺栓圆心点拖动至参照线交叉点确定。

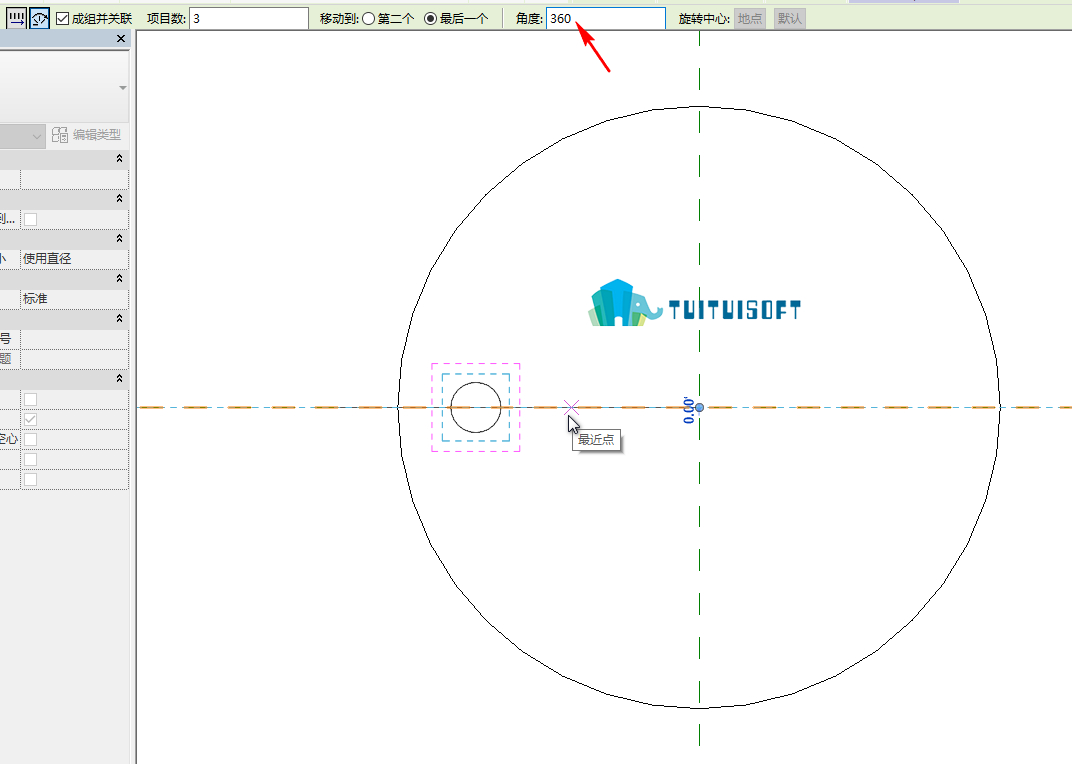

4：鼠标左键点击水平线最近点大概位置，角度输入360（圆形度数），键盘按Enter(确定键)。完成阵列。

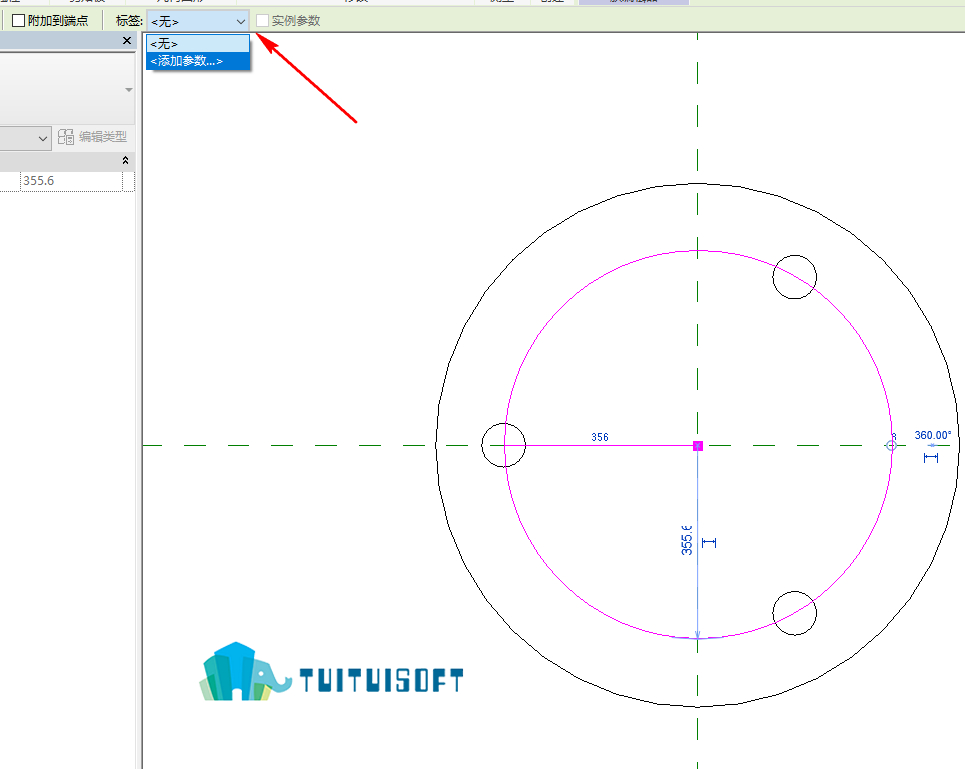

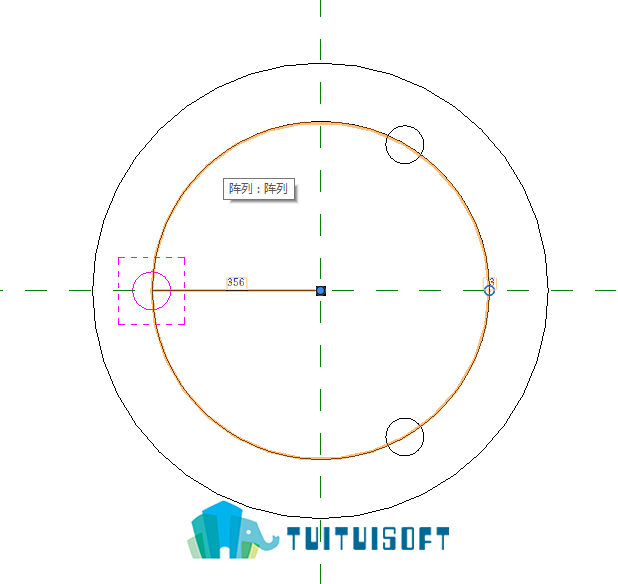

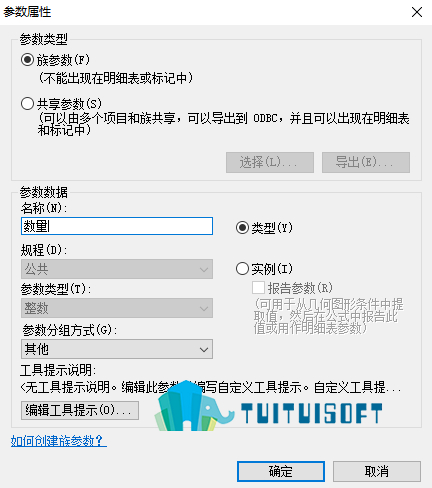

5：单击螺栓，自动跳出圆线，单击一下，鼠标点击左上角标签，点击选择添加参数。跳转出参数属性，数据名称输入字体“数量”，点击确定。

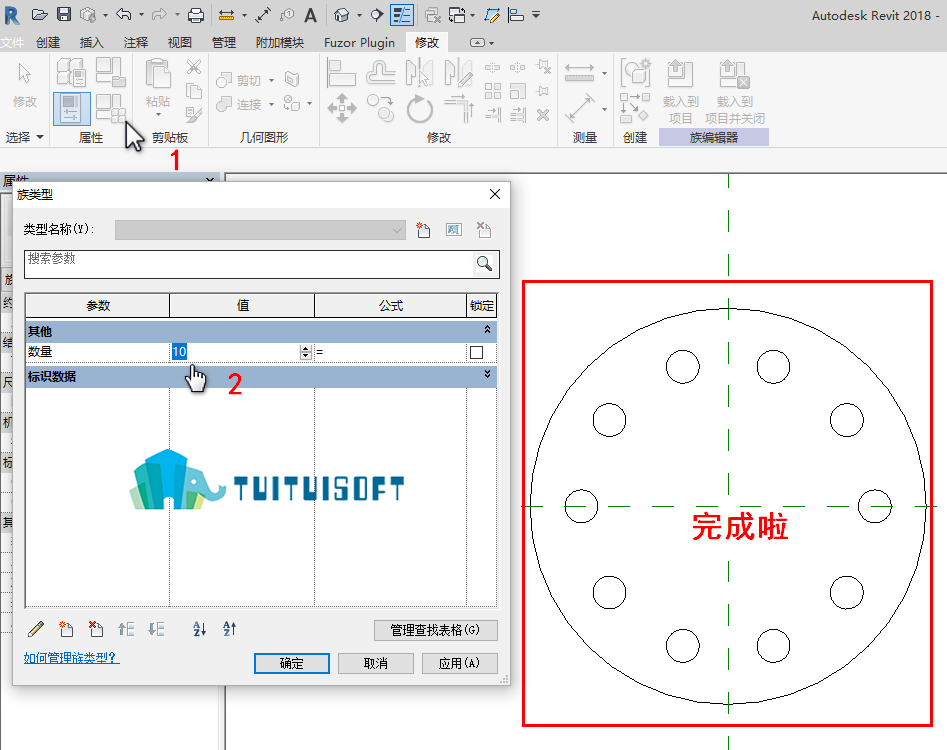

6：最后一步啦，咱们来测试一下。按照下图指引点击“族类型”，自动跳转”族类型“属性，在数量随意输入“阿拉伯数字”10，完成啦。
