01.介绍

• 三维视图我们并不陌生，但是有时我们需要在三维视图里标注和注释，这样可以让我们更直观的表达设计意图，如图一所示(仅示意)：

02.应用

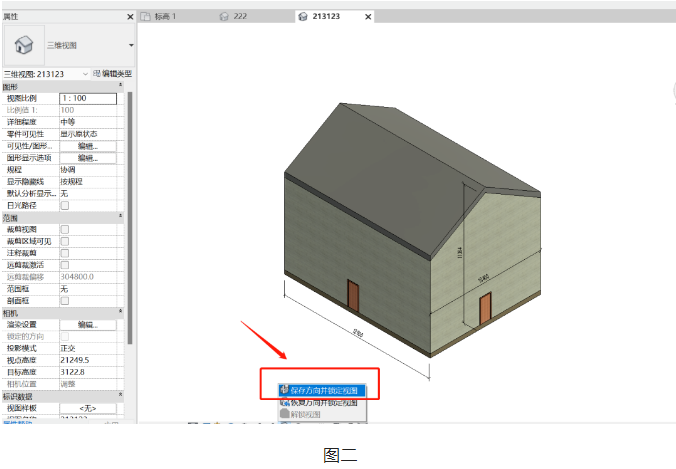

• 首先我们打开三维视图然后进行三维视图的保存和锁定视图，如图二所示：

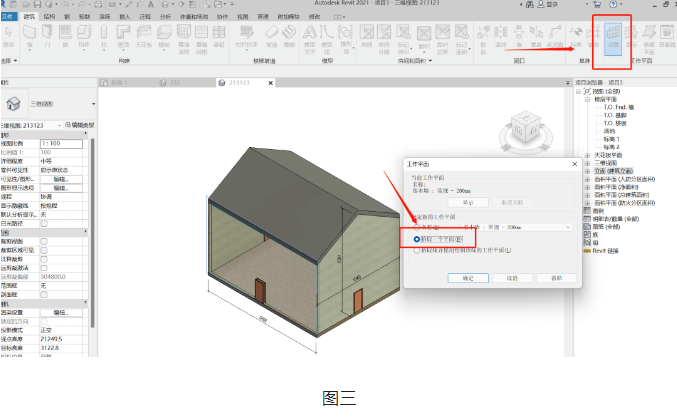

保存完成后我们可以进行墙体和门窗等一系列构件的标记，只要我们有标记族就可以，但是我们尺寸标注不出来，这时就需要我们先拾取一个工作平面在进行标注即可，如图三所示：

此应用机电项目用到会比较多，具体可以标注管道等尺寸信息，保存好的三维视图还可以拖到图纸里进行出图

END
