Revit|关于导入CAD

01.天正画图时一定要导出t3格式，因为Revit只识别t3版本

02.Cad画图时，最后一定要将图元炸开，然后在框选图元W写块保存

03.在以上两者都解决不了时，这时将Cad文件拷贝到新建文件中进行保存

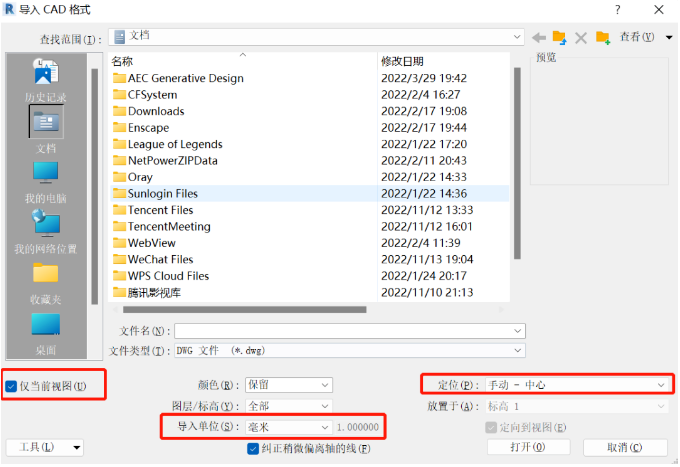

04.导入时我们一定要注意"单位"和"定位到视图"以及"手动中心"，如下图:

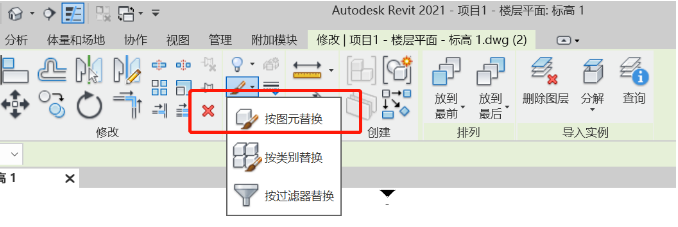

05.导入成功后，我们如果需要改变Cad颜色（线宽和线颜色以及线型），可以在"可见性/图元替换"中修改还可以"替换图元"，如下图:

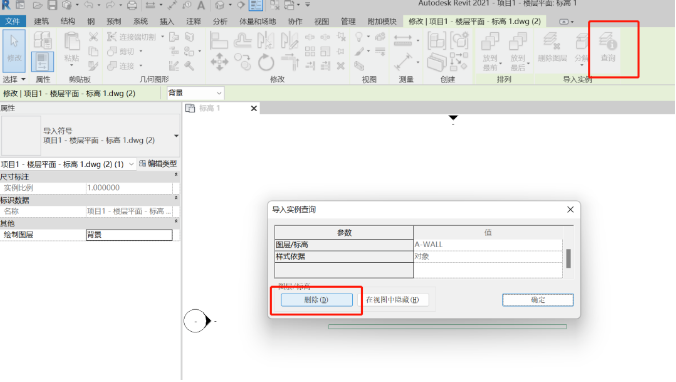

07.最后如果我们不需要Cad中多余的图层可以点击"查询"命令，选中图层删除即可，如下图：

END
