我们用Revit来出图的时候，有时需要将一些图元隐藏使图纸更加简洁。那么这时，我们就会用到Revit中的“遮罩区域”，它既可以遮盖图元，有可以遮盖某一区域。

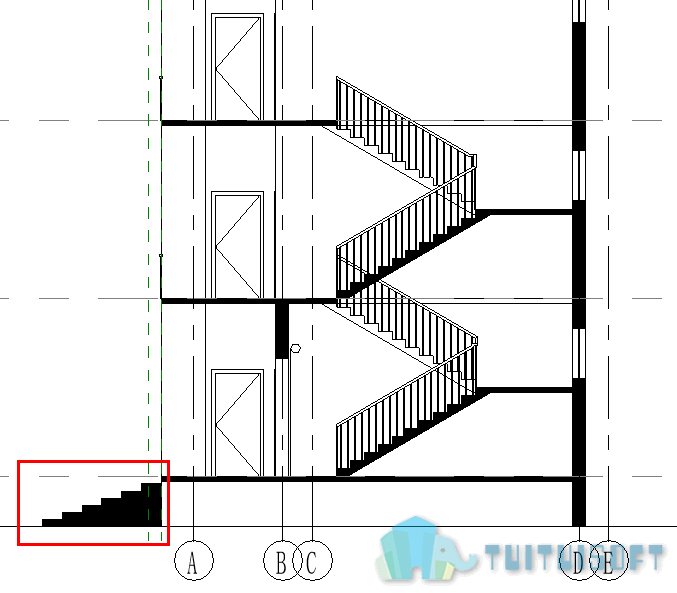

比如，下图中的室外台阶在我们的剖面图里不需要显示。

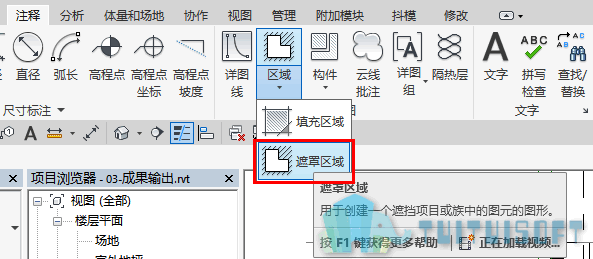

那么，我们就可以点击【注释】选项卡下的【区域】命令，下拉有一个【遮罩区域】。

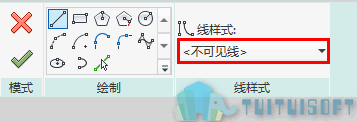

计入该命令之后，记得在线样式中要选择【不可见线】，这样被遮住的区域效果才会更好。

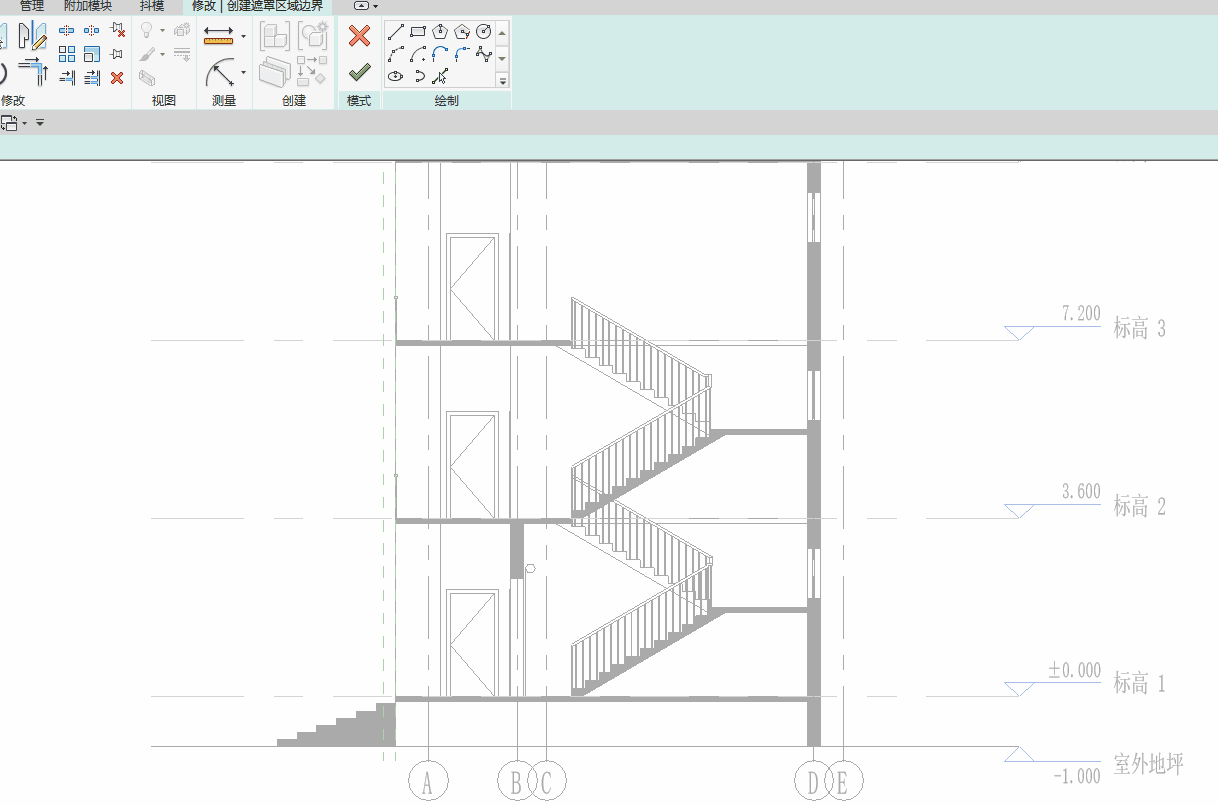

接着选择矩形命令，框中室外台阶的位置，然后点击完成，就可以了。我们来看看动图操作~

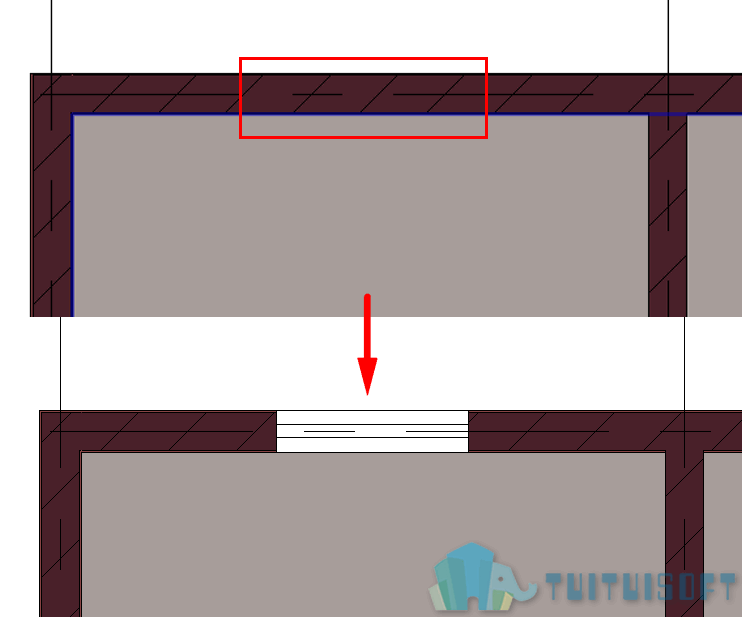

有时，像是平面图中的窗，由于视图范围显示不了，也可以用【遮罩区域】来将那部分墙体遮住，然后配合【详图线】绘制出窗的平面表达。
