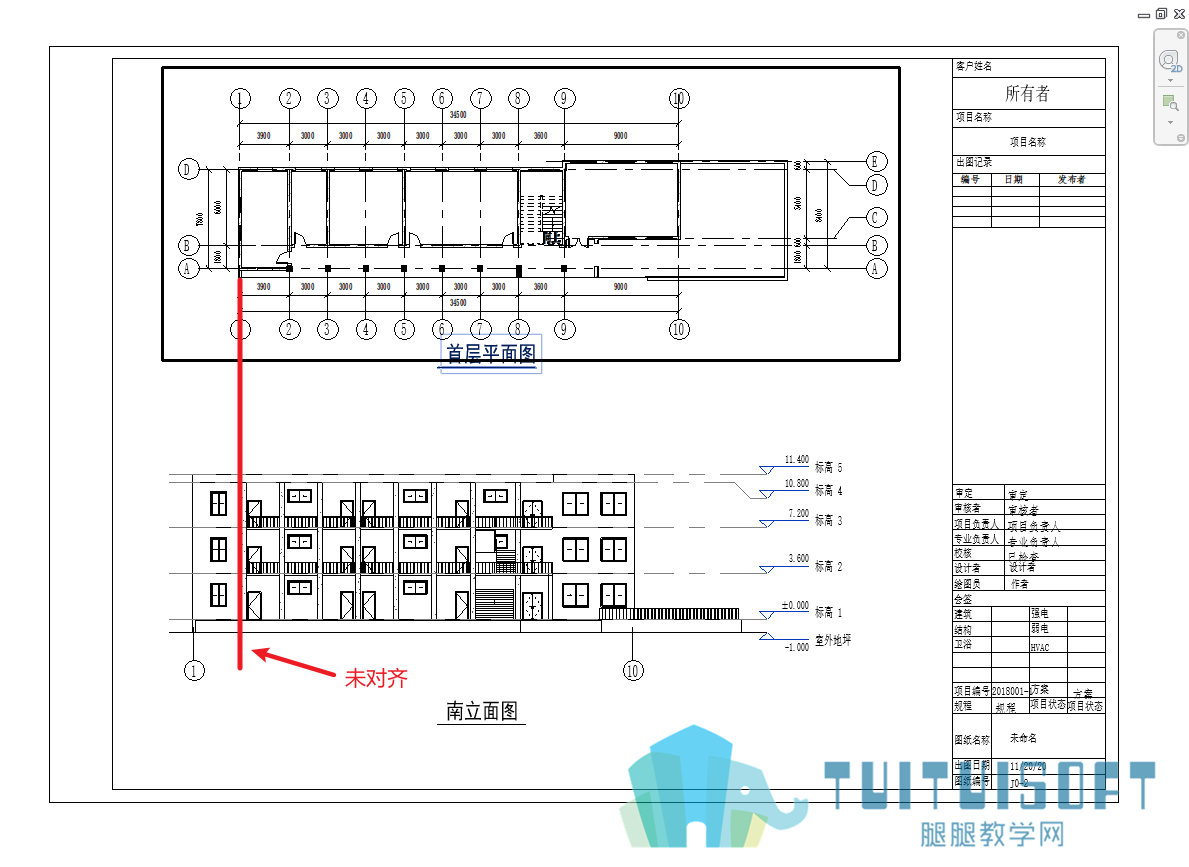

在Revit中创建好图纸以后，为了图纸整洁美观，我们需要对图纸中不同的视图进行对齐。首先是对同一图纸中的不同视图进行对齐，如下图有首层平面图和南立面图都位于一张图纸中，我们需要让两张视图的轴线进行对齐，该如何做呢？

在图纸中，我们无法使用修改选项卡中的对齐命令来对齐它们的轴线，也无法绘制参照平面来对齐。

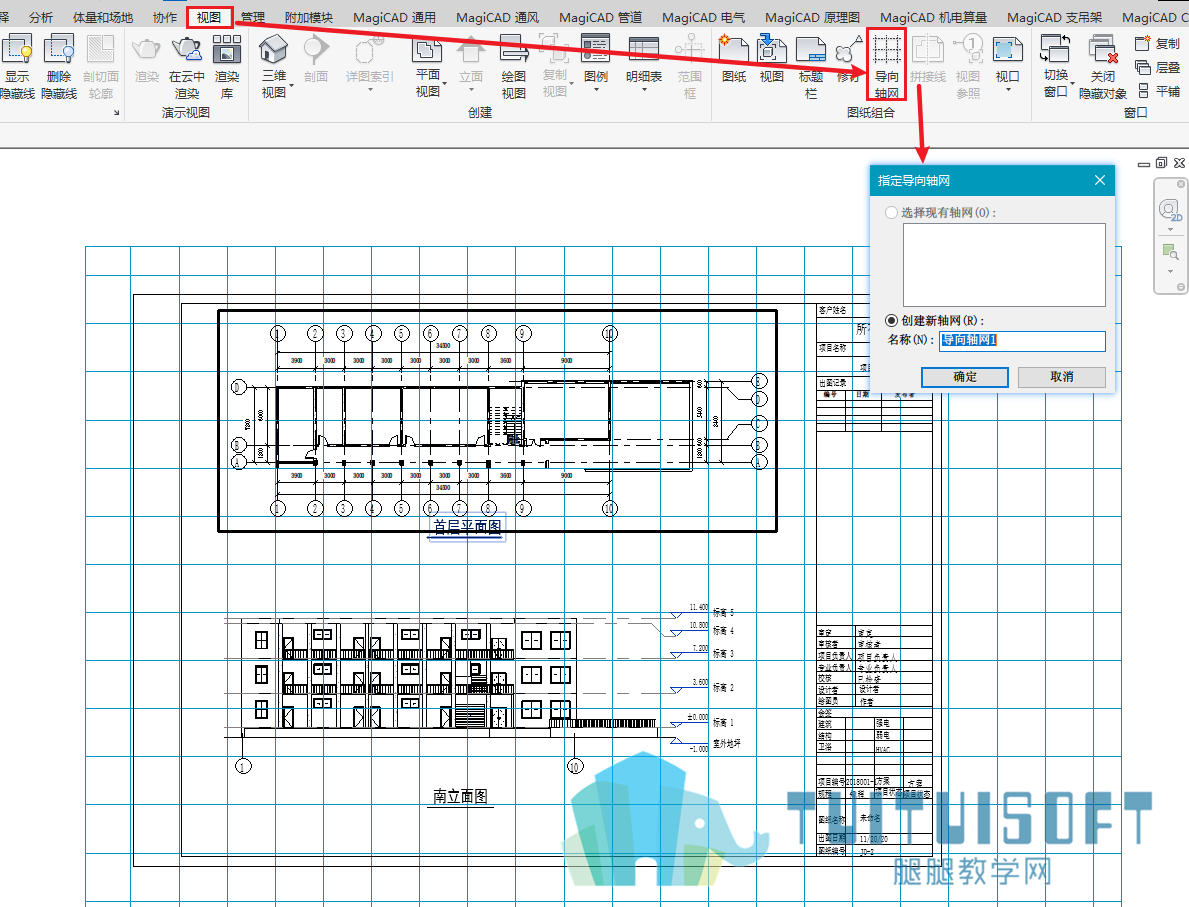

这个时候，我们需要到视图选项卡中打开导向轴网，在图纸中创建导向轴网，导向轴网可以帮助我们在图纸中对齐视图。如下图所示：

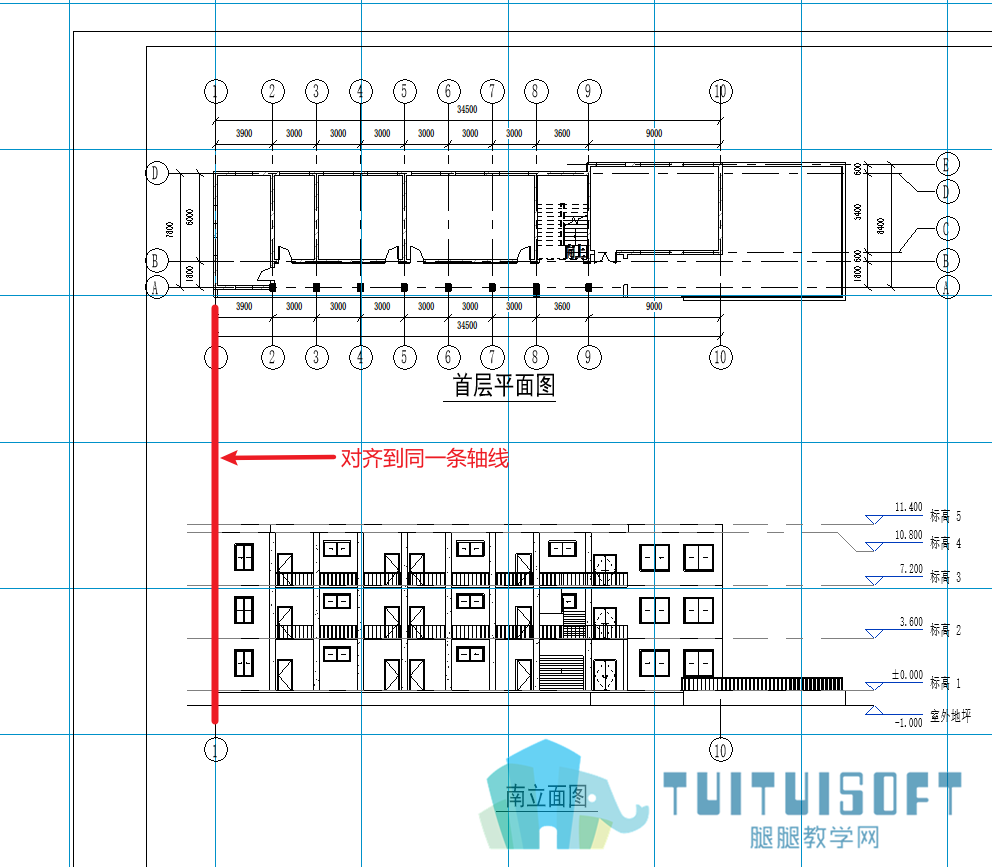

导向轴网打开以后，我们还可以选中它在属性栏中调整导向间距。接着我们可以分别选中视图后选择移动，将它们对齐到同一条轴线上，如下图所示：

最后，调整完视图对齐以后，我们可以回到图纸视图，在属性栏中找到导向轴网，将属性值修改为无，即可取消显示导向轴网。
