revit中以下图元连接时剪切关系

关于revit中图元连接的剪切关系，说重要也是挺重要的。怎么说了，这个剪切关系如果你掌握了，那么将对你提取revit工程量是有所帮助的。在revit中提取工程量，需要掌握构件的扣减规则，其实也就是revit中图元连接时剪切关系。那么今天我们来简单了解一下revit中主要图元连接时剪切关系。

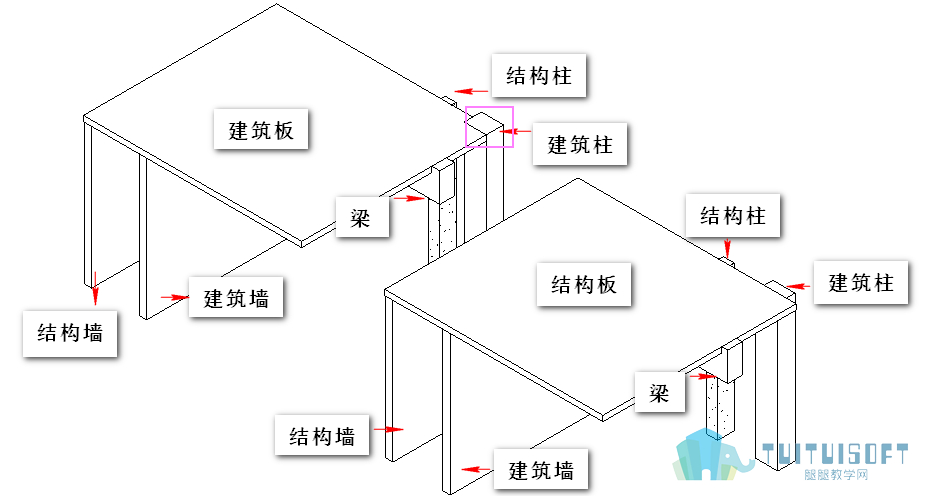

例如柱、梁、板、墙

1、板>结构柱、梁、建筑墙、结构墙

不管是建筑板还是结构板与以上构件连接，都是板剪切这些构件，只有建筑柱剪切结构板。

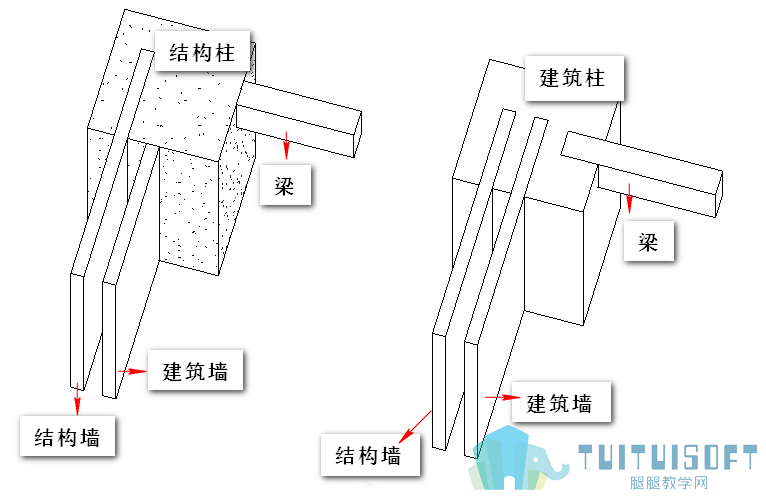

2、结构柱>梁、建筑墙，结构柱<结构墙；

    建筑柱<结构柱、梁、建筑墙、结构墙；

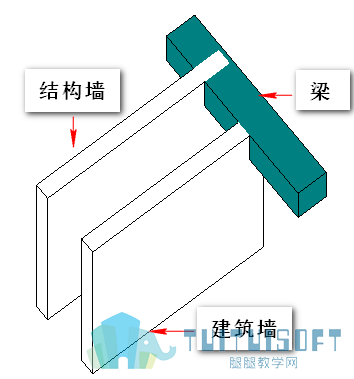

3、梁>建筑墙，梁<结构墙
