在Revit中怎么使用尺寸标注?在使用Revit绘制模型时，我们将会频繁的用到“尺寸标注”这个工具，它可以直观的让我们看到模型的相关参数，将“尺寸标注”锁定，我们将可以对这一参数进行约束。“尺寸标注”的功能远远不止这些，“尺寸标注”的运用非常广泛并且实用，那么“尺寸标注”应该如何使用呢？

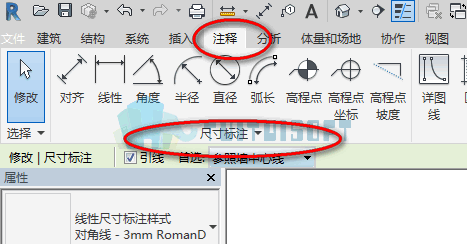

在一个项目文件或是族文件中，我们可以在工具栏的“注释”选项栏中找到“尺寸标注”，如图所示：

可以看到，“尺寸标注”分为很多种，下面，我们就一一简单介绍以下这些“尺寸标注”；

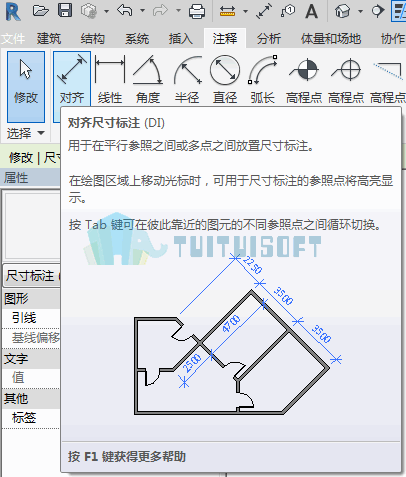

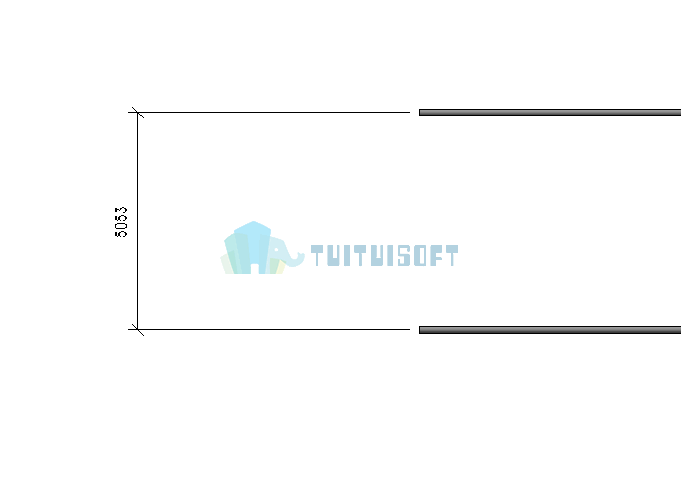

①    对齐标注：对齐标注的快捷键为DI,它的功能在于对平行参照之间或多点之间放置尺寸标注；

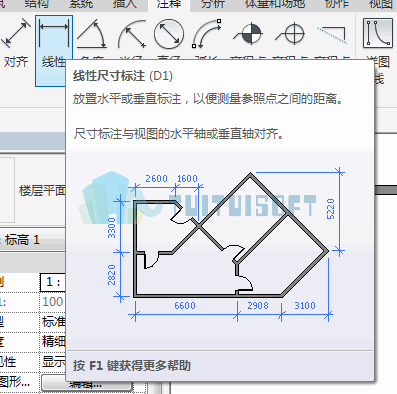

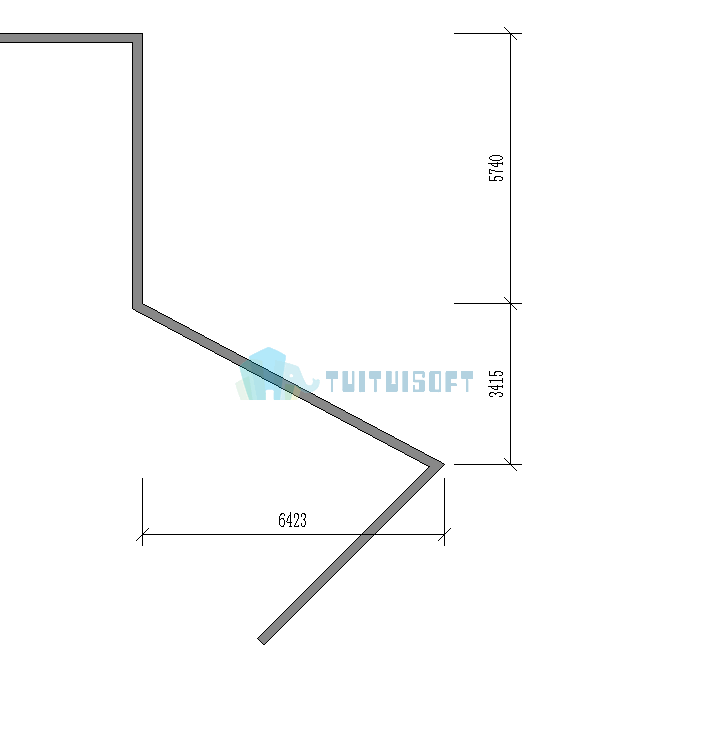

②    线性标注：线性标注的快捷键为D1，它的功能在于放置水平或垂直标注来测量参照点之间的距离；

“对齐标注”和“线性标注”的基本区别就在于，“对齐标注”拾取线，而“线性标注”需要拾取点。

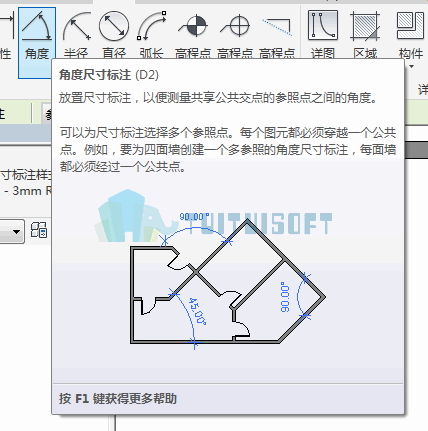

③    角度尺寸标注：角度尺寸标注的快捷键为D2，它的功能在于测量参照点之间的角度；

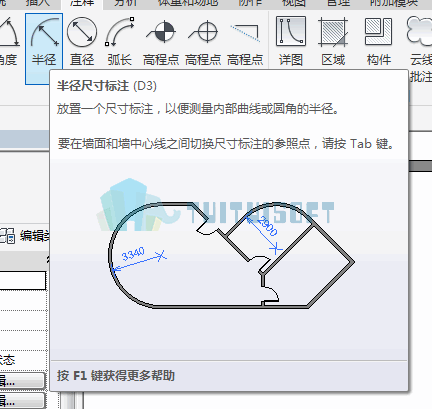

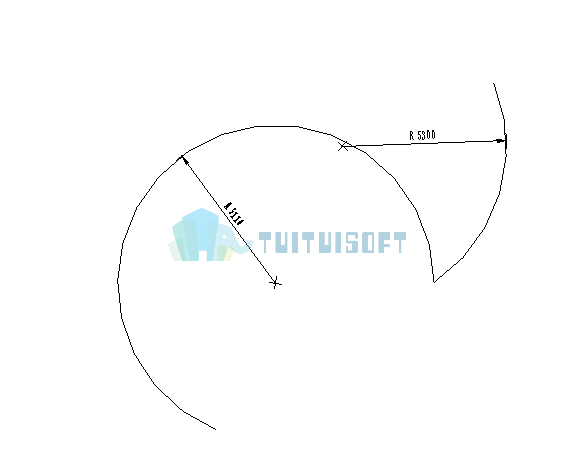

④    半径尺寸标注：半径尺寸标注的快捷键为D3，它的功能在于测量内部曲线或圆角的半径；

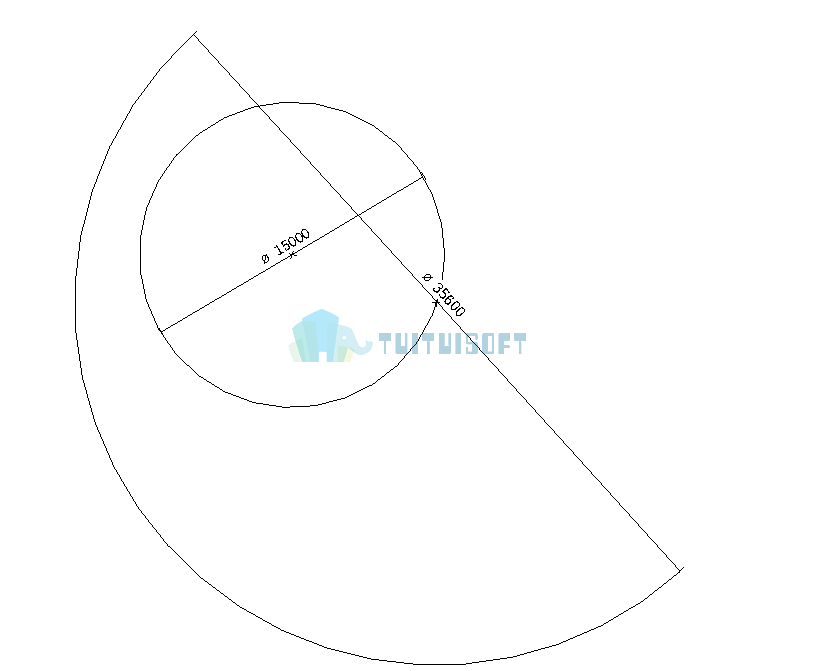

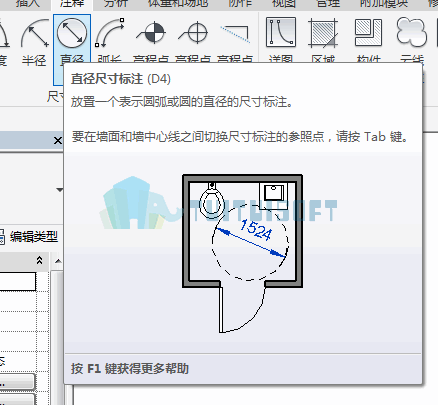

⑤    直径尺寸标注：直径尺寸标注的快捷键为D4，它的功能在于对圆弧或圆的直径进行尺寸标注；

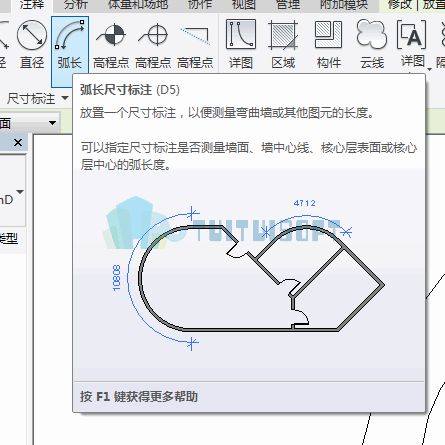

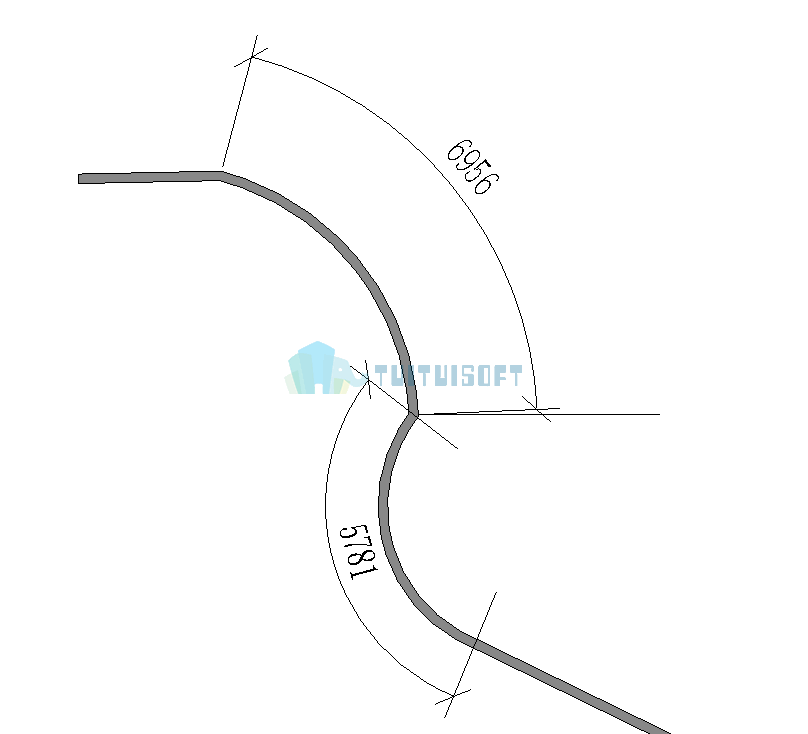

⑥    弧长尺寸标注：弧长尺寸标注的快捷键为D5,它的功能在于测量弯曲图元的长度；

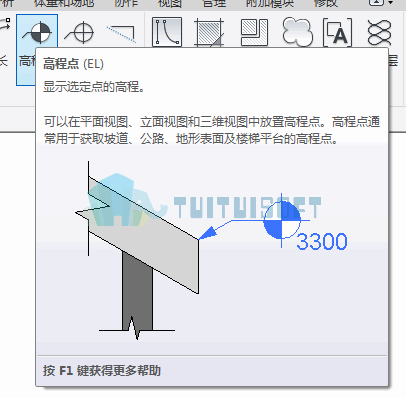

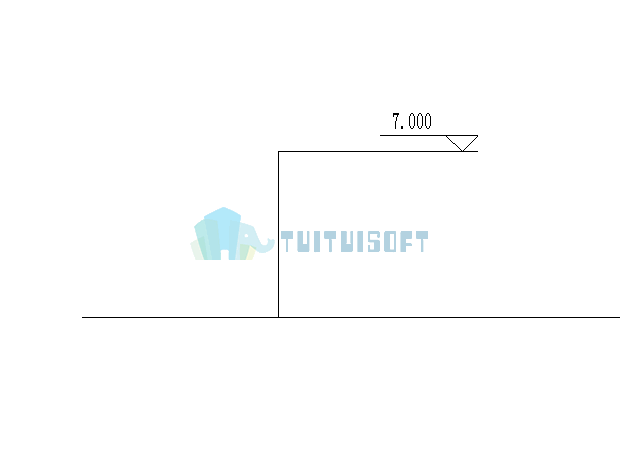

⑦    高程点：高程点的快捷键为EL，其功能为显示选定点的高程；

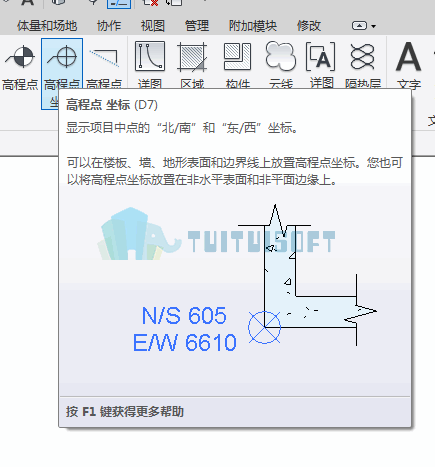

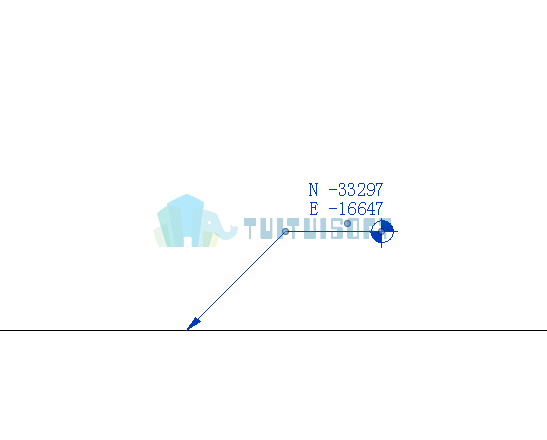

⑧    高程点坐标：高程点坐标的快捷键为D7，其功能为显示高程点的“南/北”和“东/西”坐标；

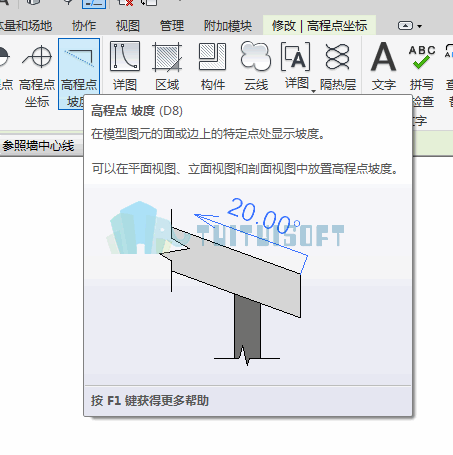

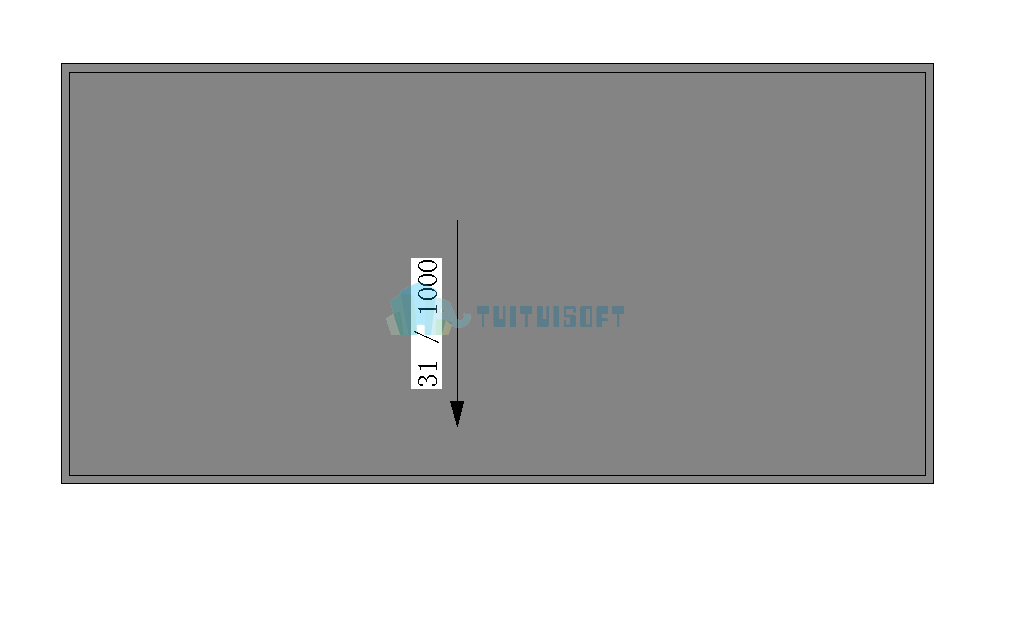

⑨    高程点坡度：高程点坡度的快捷键为D8，期功能为在显示模型图元的面或边上特定点处的坡度；

以上就是尺寸标注的基本使用方法。
