Revit标高、轴网轴号的显示问题

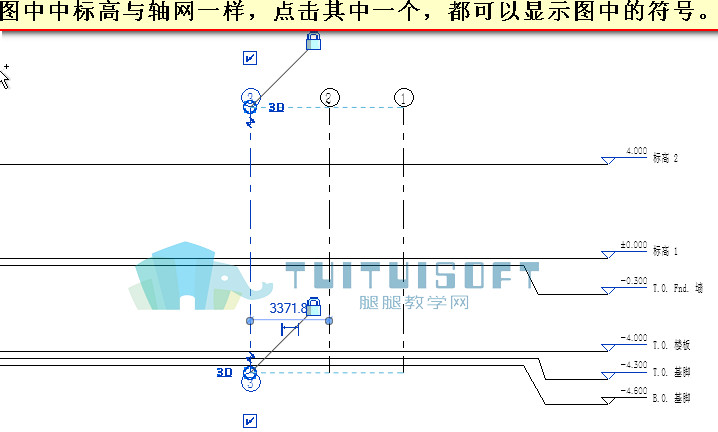

Revit软件中标高、轴网轴号打开时会默认为隐藏，单击标高或轴网，现在单击轴网会有显示编号符号，显示符号是可以把轴网或者标高的轴号显示出来。在单击此符号，就可以在【显示】与【隐藏】之间切换。并且3D可以转化为2D，3D是可以与平行的轴网或标高一起拖拽，2D只能单个拖拽并且只影响本视图，在3D旁还有一个像小锁的符号是创建与删除或者长度和对齐约束。如图所示：

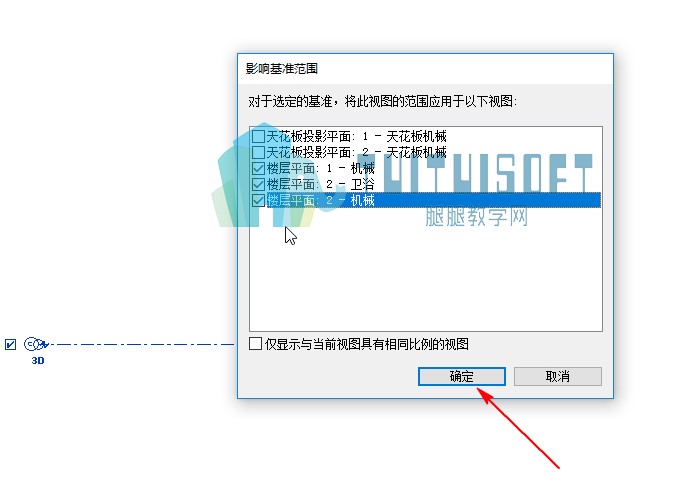

如果只在某视图修改【标高】、【轴网】的显示状态，则所做的修改只影响本视图，不影响其他视图。当标高、轴网的轴号隐藏时，它的轴号就在当前视图不可见，如果希望在其他平面视图中应用修改后的显示方式，则需选择相应的标高、轴网，单击修改栏中的“影响范围”按钮，在其对话框中勾选要应用的平面视图，如图所示，点击“确定”即可。

所以，先在某一视图中把标高、轴网的轴号显示出来了，在去设置影响范围。这样就简单多了，不是吗？
