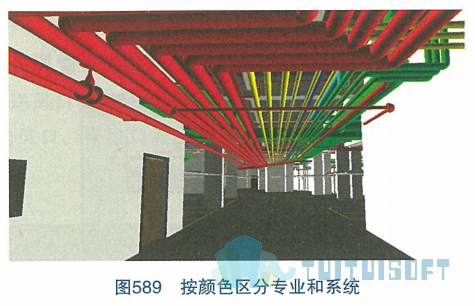

通常情况下，管道按专业和系统分别赋予不同的颜色，例如消防管道系统用红色、生活热水给水用黄色、空调冷冻水供水用青色等，以便于专业和系统的区分，如图589所示。

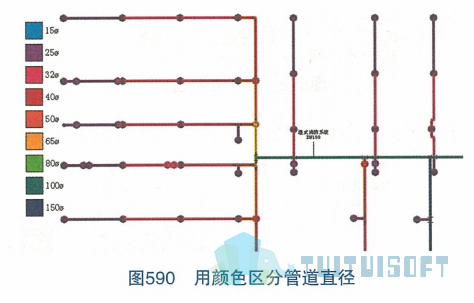

但有时为了方便检查管道的直径是否正确，用颜色来区分管道直径比尺寸标注更为方便，如图590所示。

 具体方法如下:

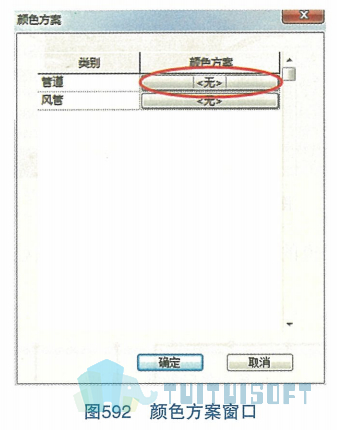

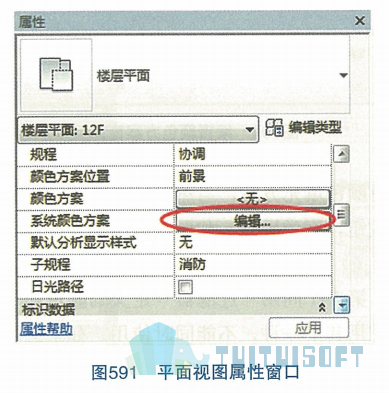

(1)在平面视图属性窗口(见图591)， 单击“系统颜色方案”右边的“编辑”按钮，打开“颜色方案”窗口，如图592所示;

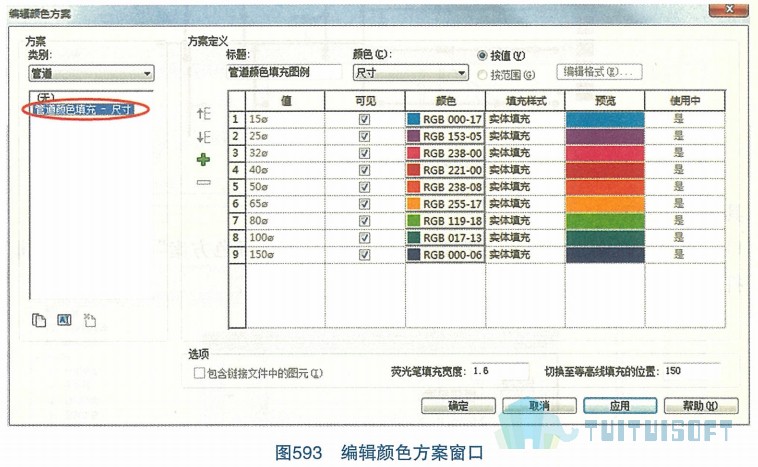

(2) 单击“管道”右侧的配色方案按钮(见图592)， 打开“编辑颜色方案”窗口，如图593所示;

(3)选择默认的管道颜色填充方案，当然也可以自定义颜色填充方案;

(4)单击“确定”按钮，完成设置，如图590所示，颜色效果如同使用不同颜色的荧光笔进行填充。

需要特别注意的是，第141问用“过滤器”定义的颜色和本问题叙述的用管道直径定义颜色两种方法只能使用其中一种，不能同时使用，如果之前已经用过滤器定义了颜色，则需要先删除过滤器，本方式才能起作用。
