Revit中为什么剖面上的风管/桥架无法标注外框尺寸

发布于:2019-09-02 16:37:35
9142人 分享

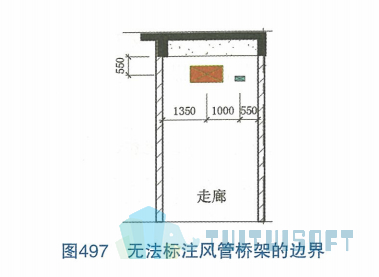

在用Revit软件进行水、暖、电专业设计过程中,在剖面进行尺寸标注的时候,风管与桥架只能标注到中心线,无法标注到边界,常常要手动加一条详图线或参照平面用来标注,如图497所示。


这个问题是Revit针对设备管线的一个叫做“升/降”的机制导致的,这个机制-一般用于平面视图的立管表达,但在剖面视图中就导致上述问题。解决方法很简单,把视图“可见性设置”里的风管及桥架的“升” 关闭即可,如图498所示。

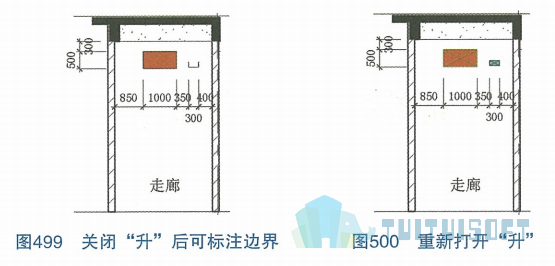

在“升”关掉之后就可以标注风管及桥架的边界,但其截面显示会有点不一样,如图499所示,这就是“升/降”所起的作用。可以在标注尺寸之后,再把“升”打开,显示回复正常,标注也保留下来,得到如图500所示的剖面。
