今天我们来看一下如何绘制不规则的楼板

我在练习考题的时候遇到了这种楼板

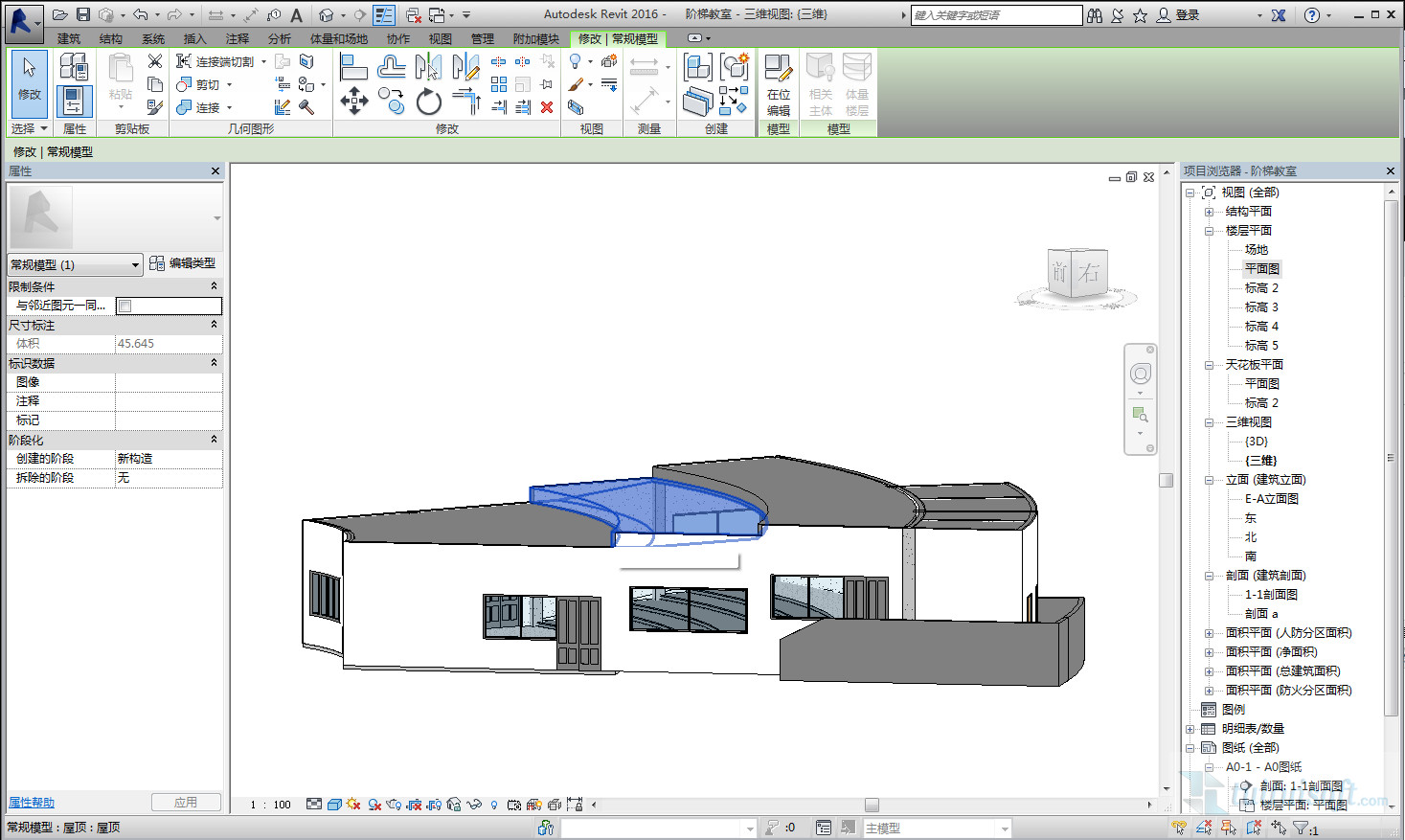

我们将他隔离出来看一下

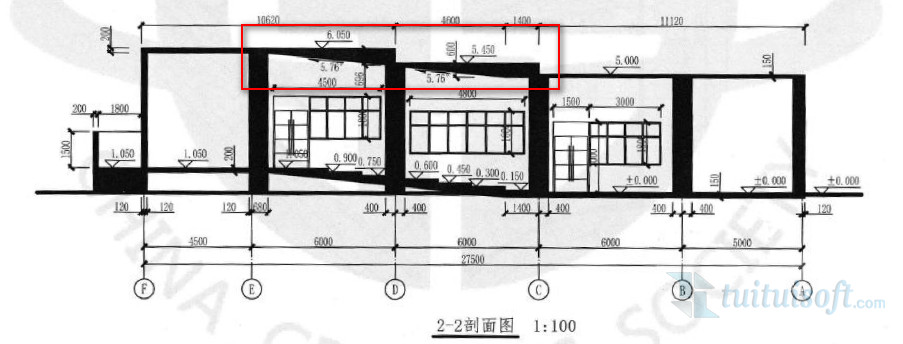

我们来看一下题目

对于这种不规则楼板我们应该怎样绘制呢？

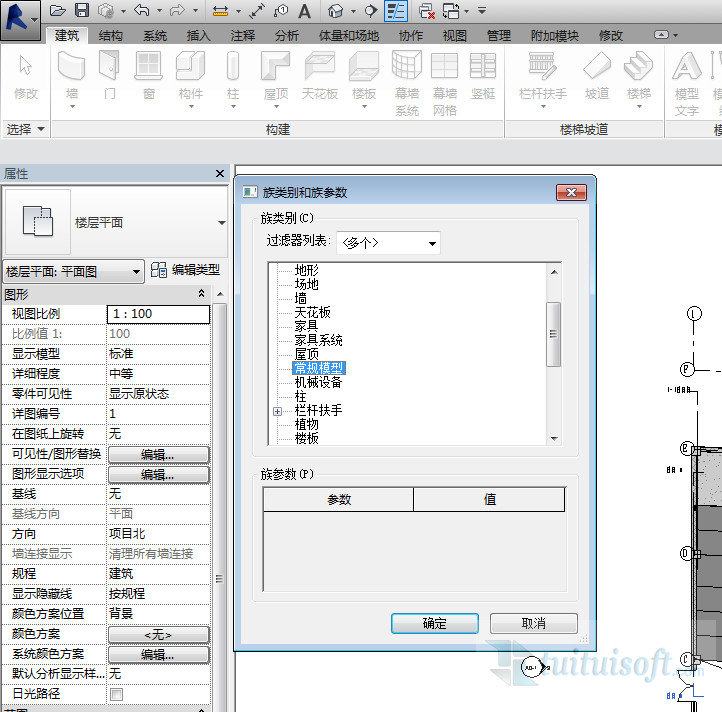

我们可以用内建模型来绘制。我们选择构建，内建模型，常规模型，命名为楼板

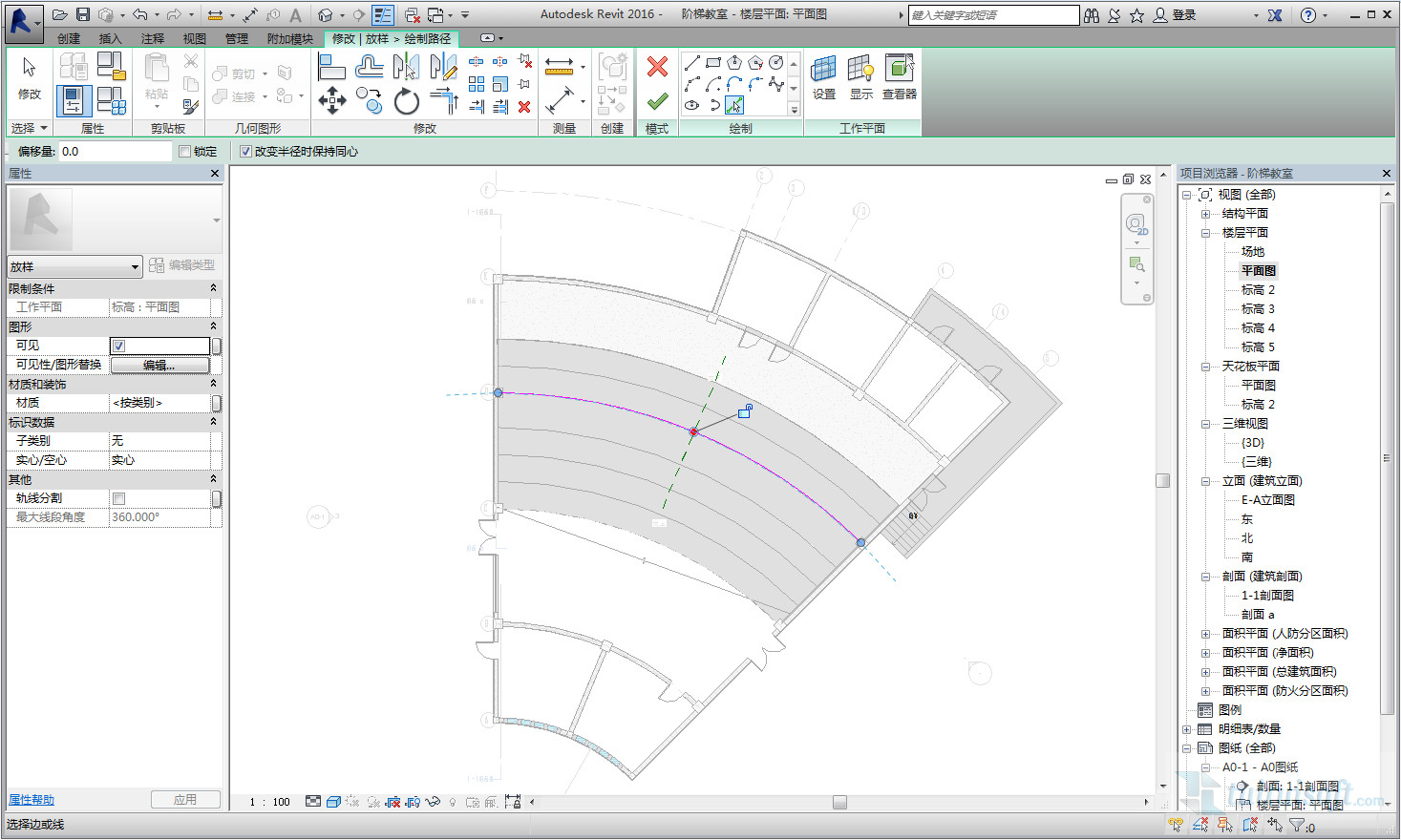

创建，放样，绘制路径（可以用拾取线的方式来绘制）

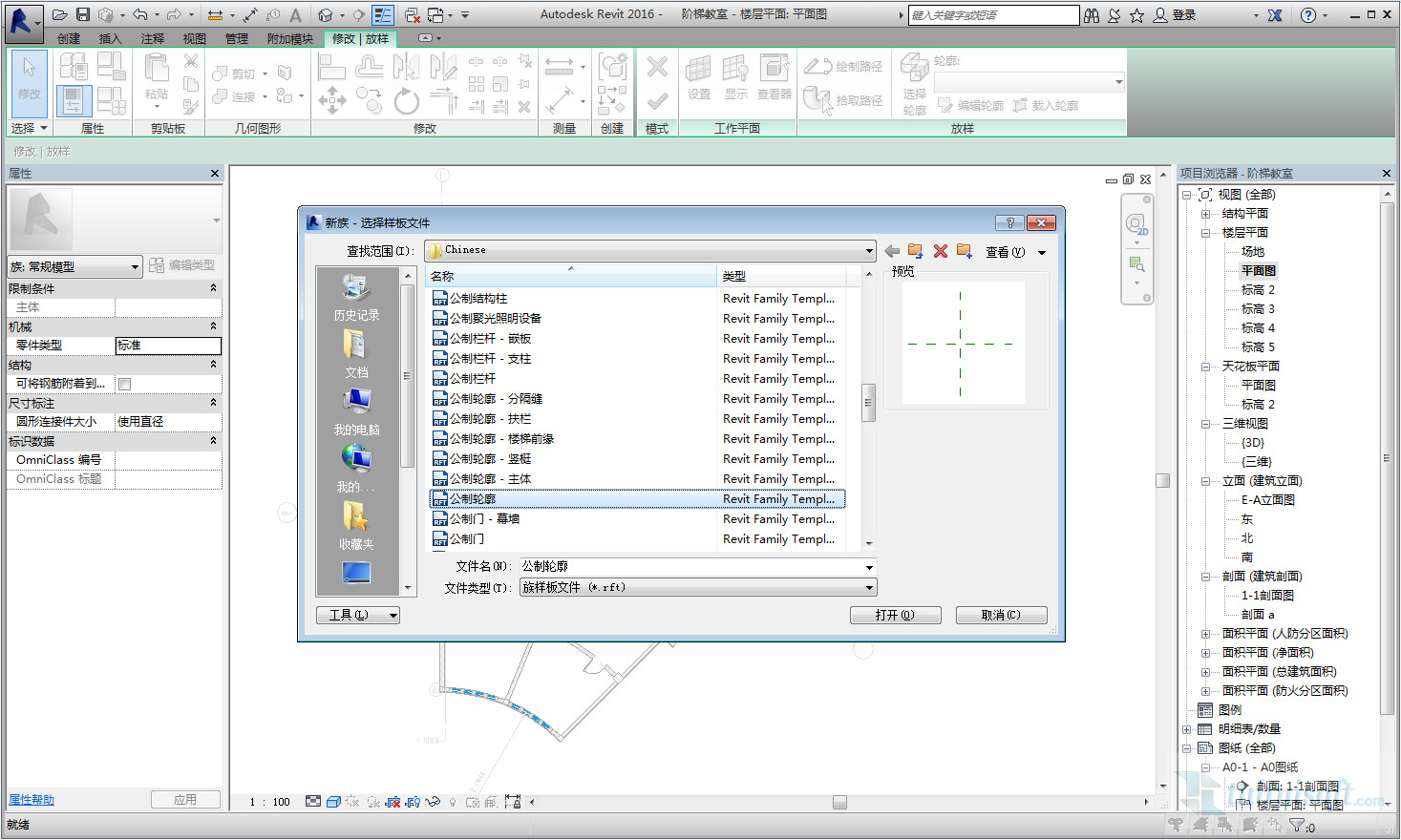

新建公制轮廓族

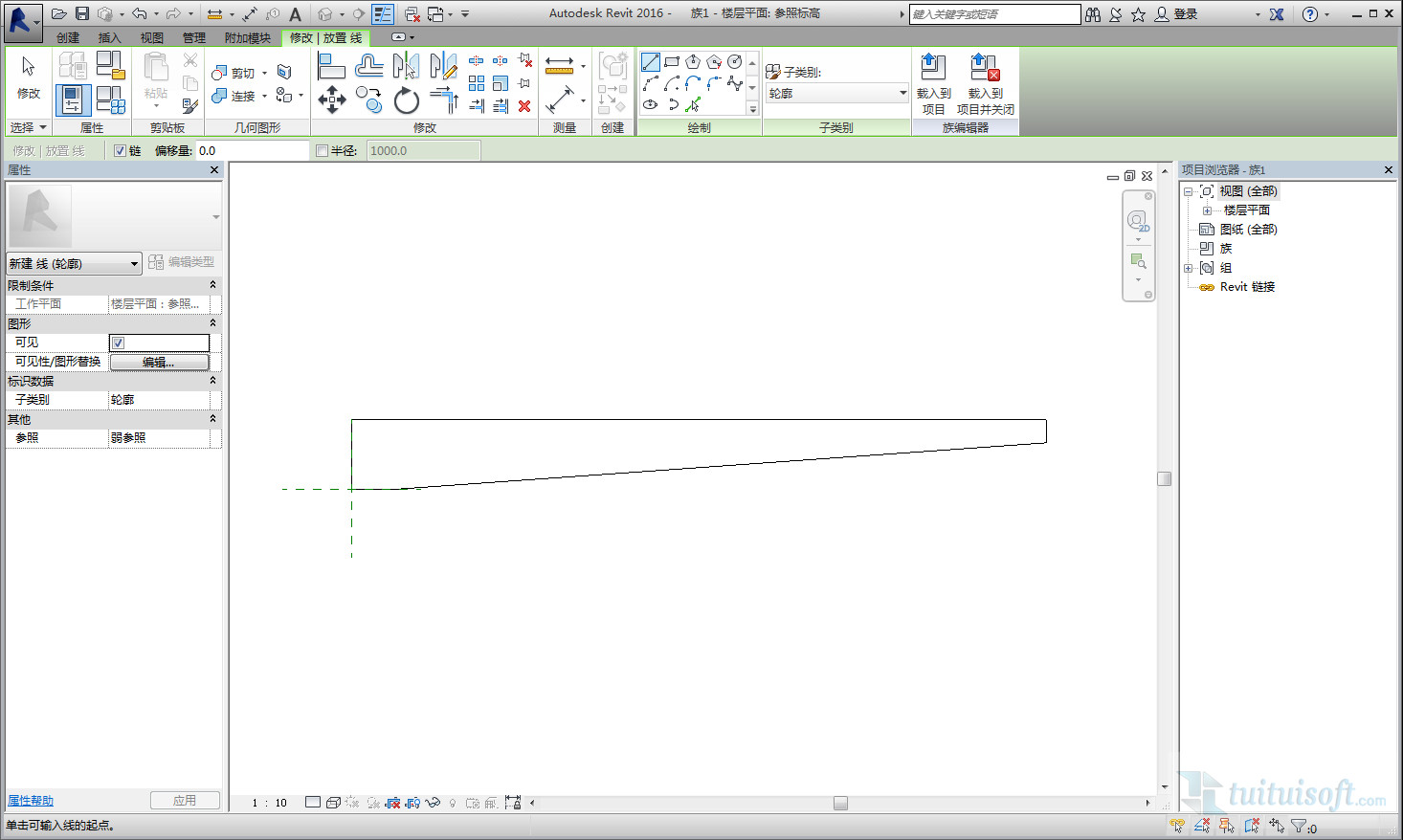

按数据绘制出轮廓，载入项目

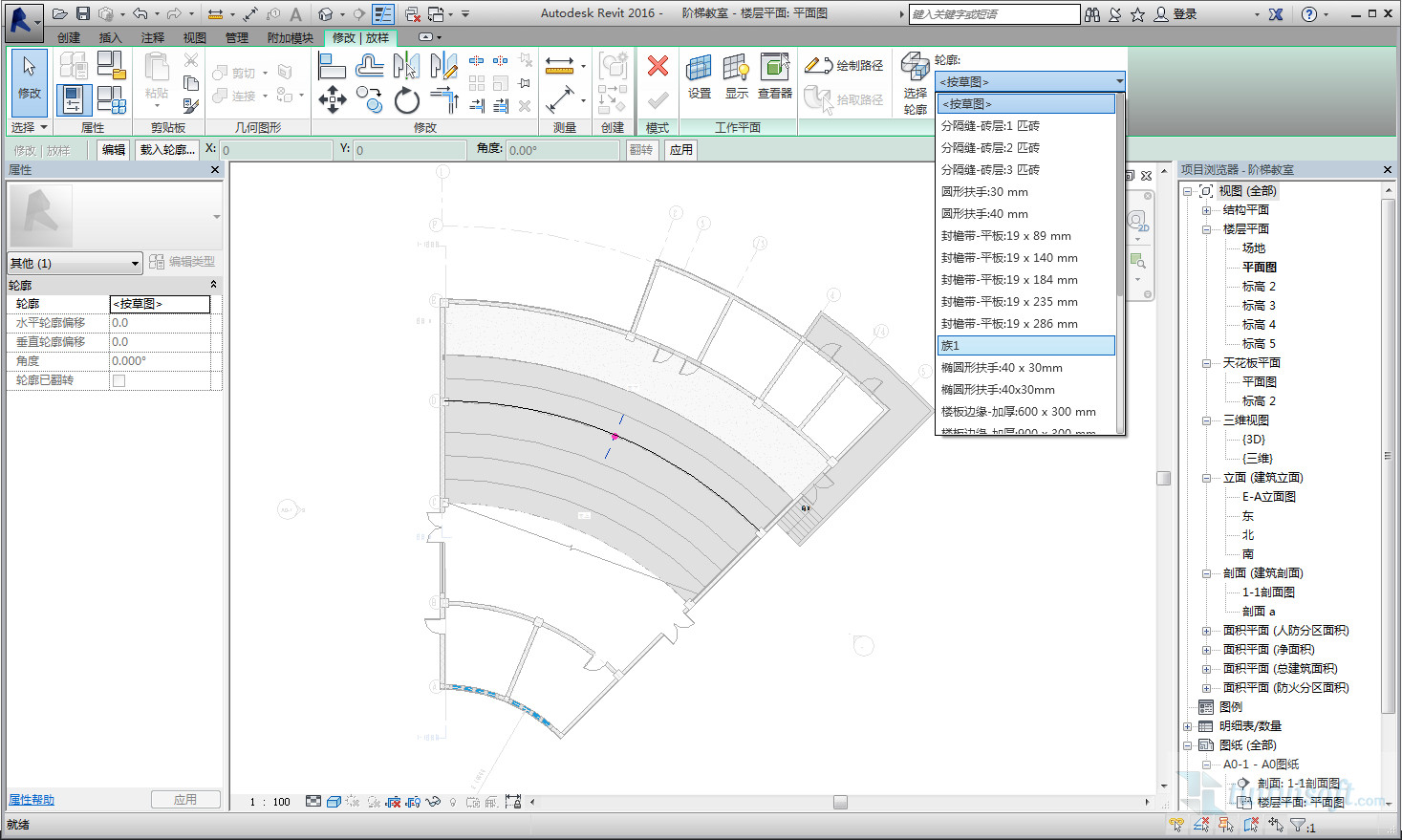

选择轮廓，下来选择建好的族，完成模型

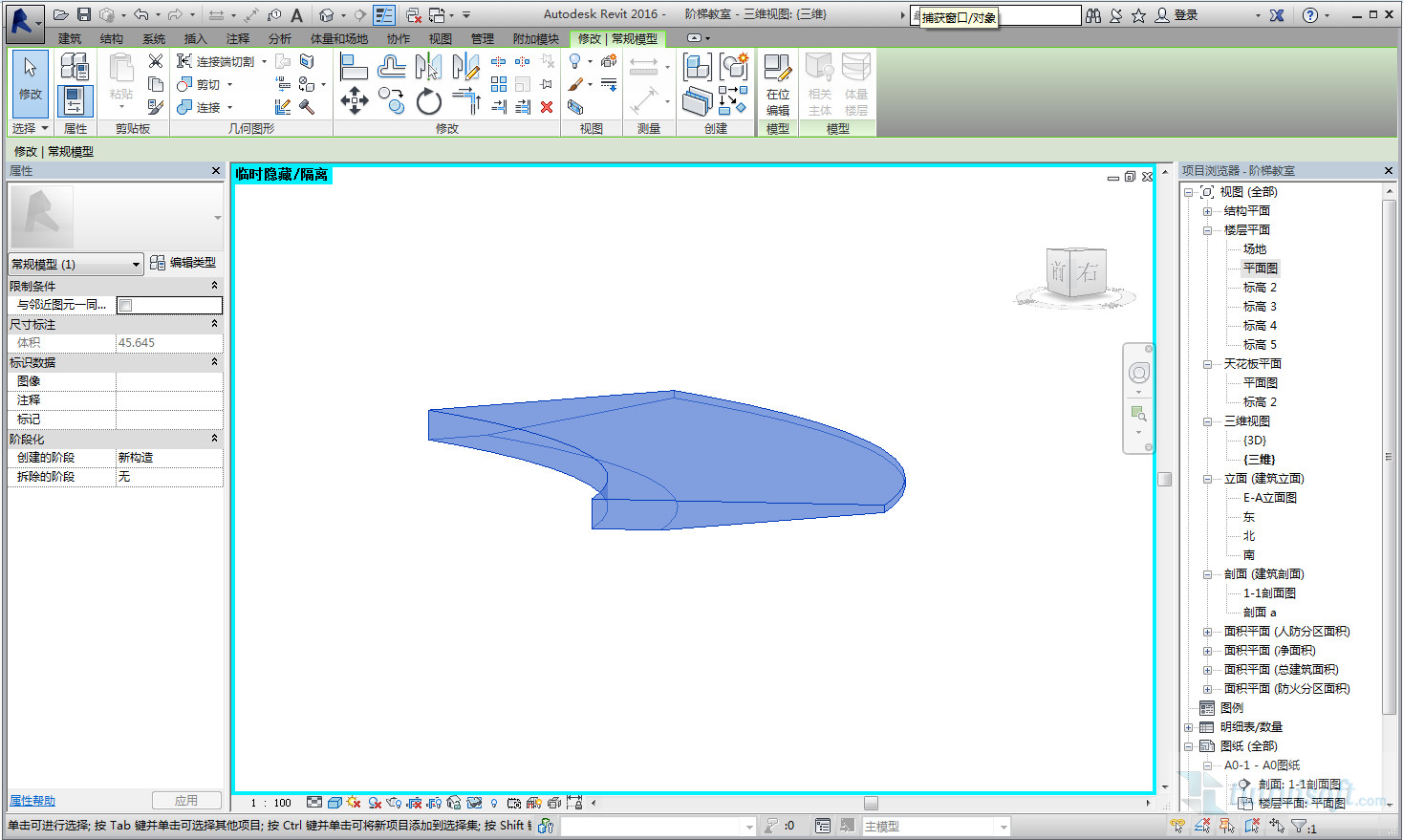

这样不规则楼板就绘制好啦，

大家可以自己试试哦，每天练练手，考试不生疏！！
