在建模过程中经常需要通过编辑视图范围来隐藏图元或者选定某些图元，这种方式就是整个平面的视图范围都被修改了。但是如果遇见只能修改单个族的视图范围该怎么办呢？利用〈平面视图〉命令就可以做到。

1. 点击视图选项卡选择【平面视图】中的【平面区域】如图所示 。



2. 进入编辑模式，将你需要改变视图范围的区域绘制出来，例如你想编辑一个门的视图范围就将门框选出来然后点击确定。如图所示。

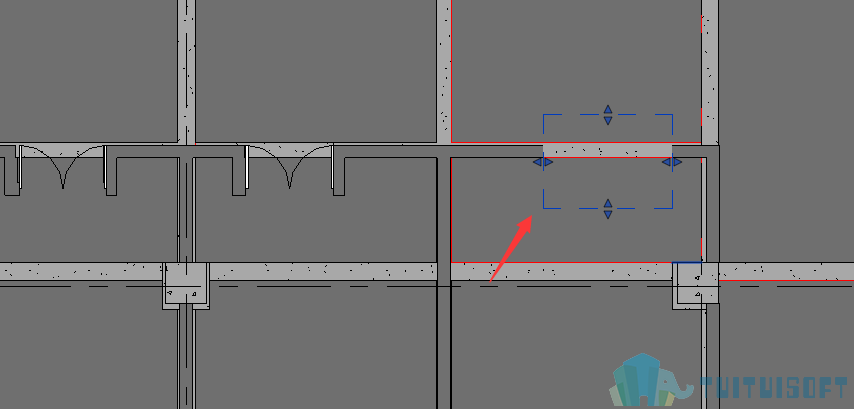

3. 框选了门之后可以看见在刚才被框选的门的四周有一个框，点击【试图范围】就可对这个门的视图范围进行修改。被修改之后的门已经在平面中消失了，只留下一个框，删除这个框门就回复了。如图所示。
