在revit MEP中怎把放置好的卫浴装置与铺设管道连接呢？今天就教大家怎样让卫浴装置与管道连接

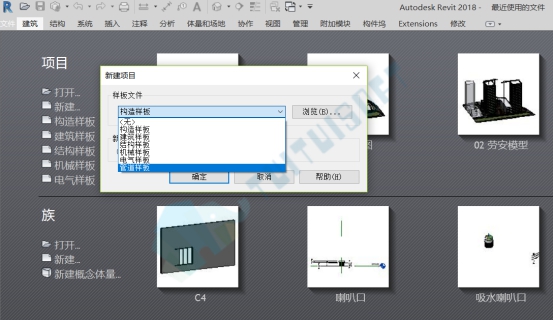

打开软件，以“管道样板”为样板文件，新建项目，如下图所示

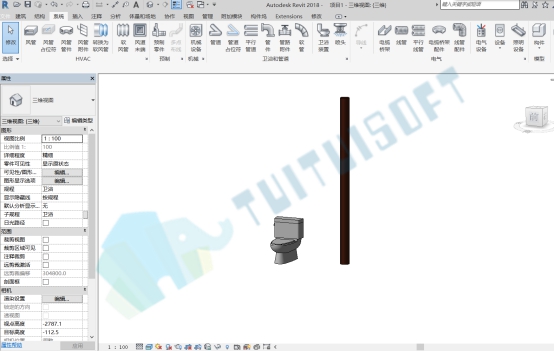

放置卫浴装置与管道，如下图所示

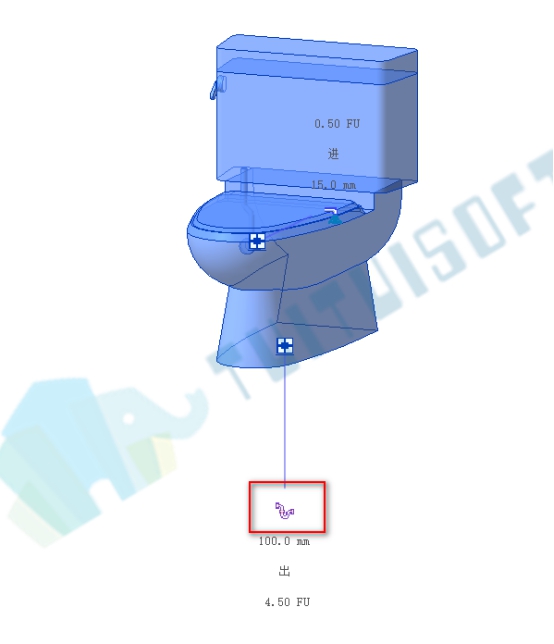

点击卫浴装置仔细查看卫浴装置下面会显示一个符号，鼠标放置在符号上会提示“创建管道”字样，如下图所示

卫浴装置管道只能绘制竖直向下的否则不能生成，如下图所示

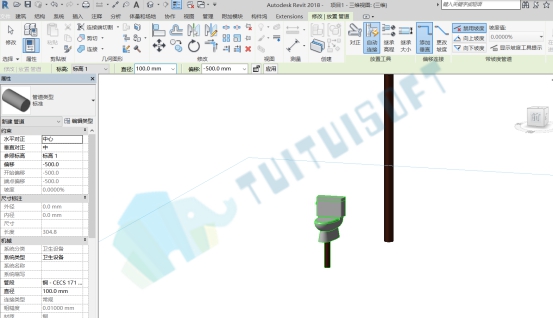

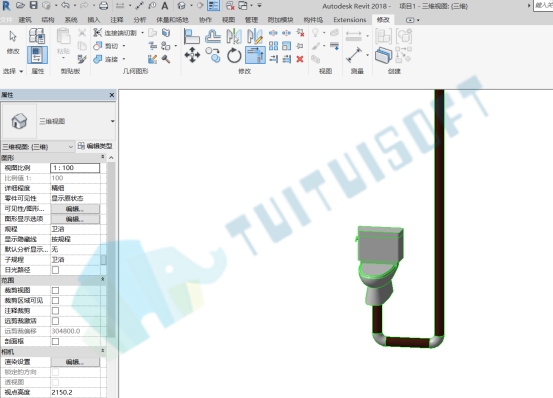

创建并连接管道，可运用“修剪”命令连接，如下图所示

这样子卫浴装置与所铺设的管道就连接在一起
