revit MEP中管道占位符系统默认为实线，可是觉得看着不方便想换个线型怎么换呢？今天就教大家怎样更换管道占位符的线型

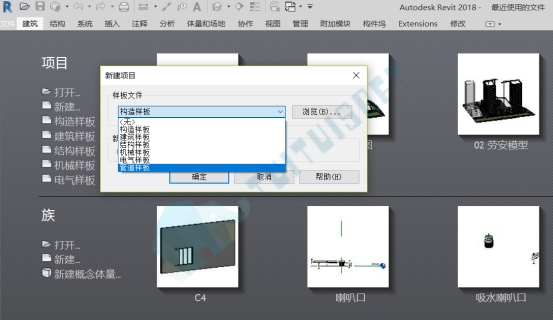

打开软件，以“管道样板”为样板文件，新建项目，如下图所示

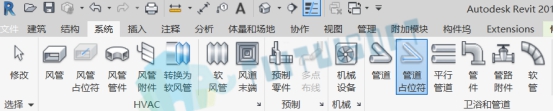

点击“系统”选项卡在“卫浴和管道”面板选择“管道占位符”命令，如下图所示

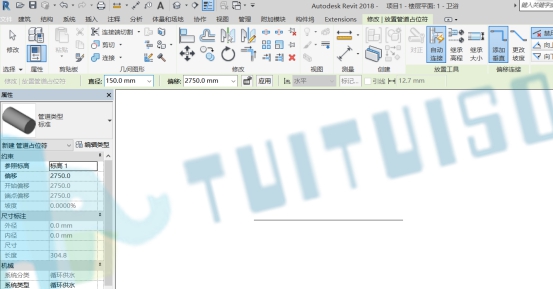

绘制任意一端管道占位符，系统默认线型为实线，如下图所示

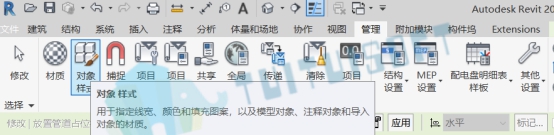

找到“管理”选项卡在“设置”面板点击“对象样式”命令，如下图所示

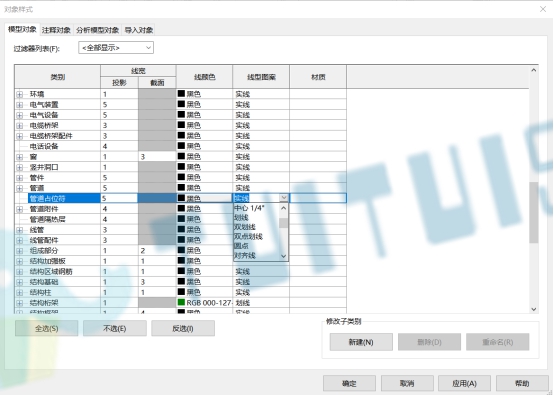

弹出“对象样式”窗口，找到想要更改的“管道占位符”，更改“线型图案”这里我们改为“点划线”吧，如下图所示

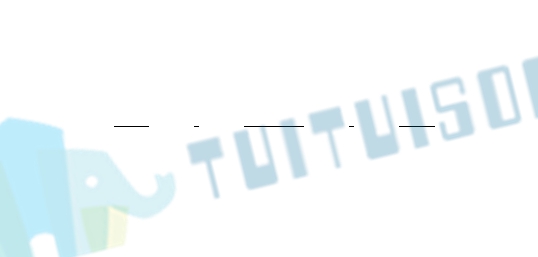

更改效果如下图所示
