要画一个弧形的汽车坡道，它下面有结构柱和梁，那么如何让梁、柱跟随坡道的标高走呢?

1、先根据标高，把弧形坡道板画出来。

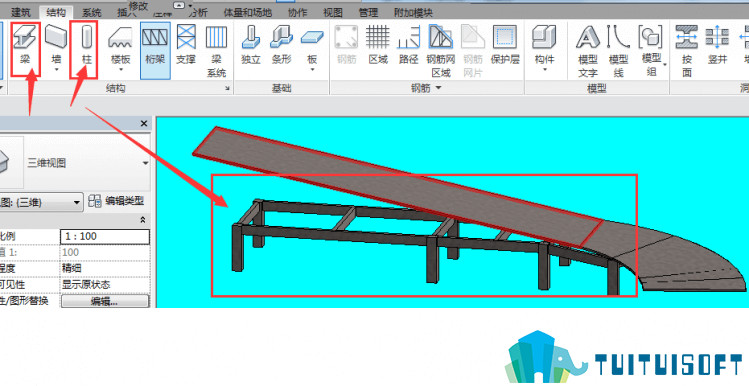

2、根据需要把柱子和梁画出来。

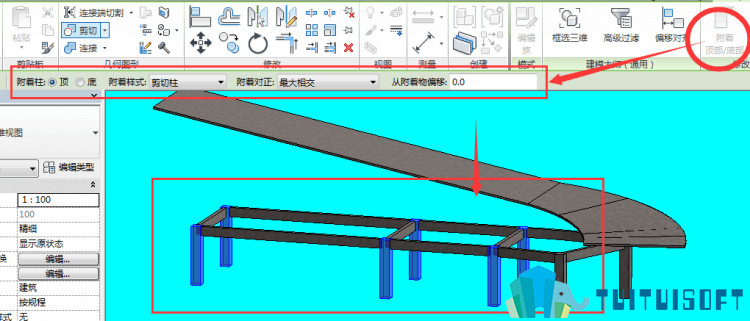

3、选择绘制的所有柱，使用“修改/结构柱”选项卡下“附着顶部/底部”命令，参数简单设置一下，将柱附着到楼板，完成后如下图。

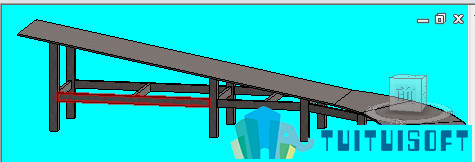

4、下面选择梁，在属性栏中的“起点附着类型”和“终点附着类型”都 设为“距离”，“起点附着距离”和“终点附着距离”都为“0”，然后就可以了。

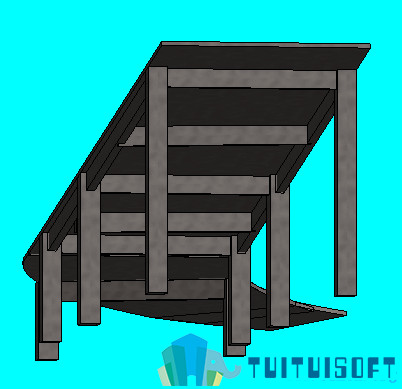

三维效果如图所示。

意义：通过学习上述文章，可以快速的对进行修改，使其附着到相对应的楼板上，方便建模，加快建模速度。
