可以使用自定义符号和标记对区域钢筋区域进行注释。 这就提供了与钢筋类型和特定边界详细信息有关的信息。

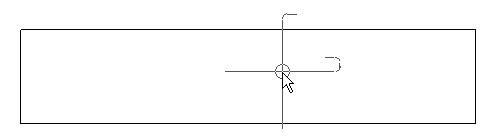

放置区域钢筋符号

1. 单击“注释”选项卡“符号”面板（区域钢筋符号）。

   注： 如果项目中没有钢筋符号，可从库中载入钢筋符号。

2. 选择要放置符号的区域钢筋。



3. 定位并单击以放置区域钢筋符号。

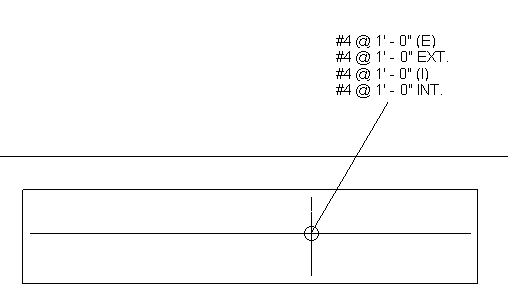

放置区域钢筋标记

1. 选择“注释”选项卡“标记”面板（按类别标记）。

   注： 如果项目中没有钢筋标记，可从库中载入钢筋标记。

2. 选择要放置标记的区域钢筋。



   可以通过编辑标记标签来包括主筋间距属性。 “底部/内部主筋间距”和“顶部/外部主筋间距”是可用的“类别参数”。

3. 按Esc键退出“标记”工具。

   注： 要解决在对区域钢筋进行标记时可能遇到的舍入误差，可以修改钢筋体积和长度的测量单位。单击“管理”选项卡 “设置”面板 （项目单位）。 在“钢筋体积”或“钢筋长度”下，根据需要调整单位、舍入和符号表示形式。
