体量其实也可以说是一种族，但是体量的创建面板与族是不一样的，今天我就带大家来用体量中的命令来实现族中的拉伸融合命令

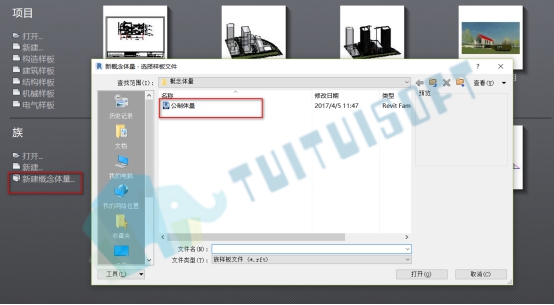

打开软件，新建体量模型，如下图所示

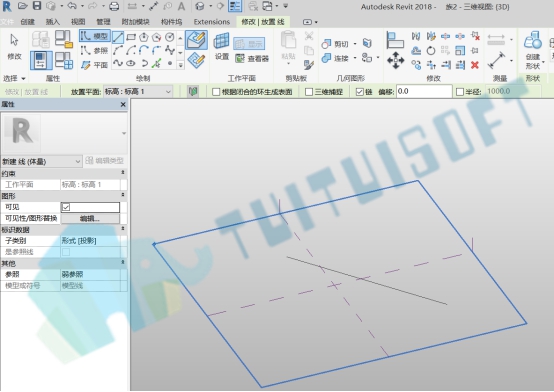

用线命令绘制线条，如图所示

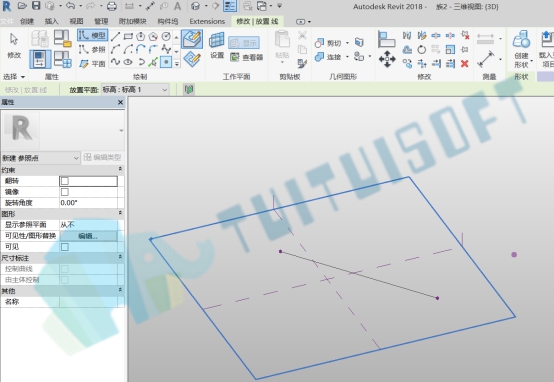

用“点图元”命令在线的两端放置点图元，如下图所示

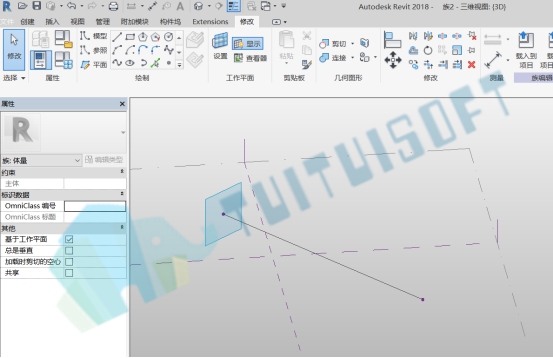

点击绘制的一端“点图元”“设置”并“显示”工作平面，如下图所示

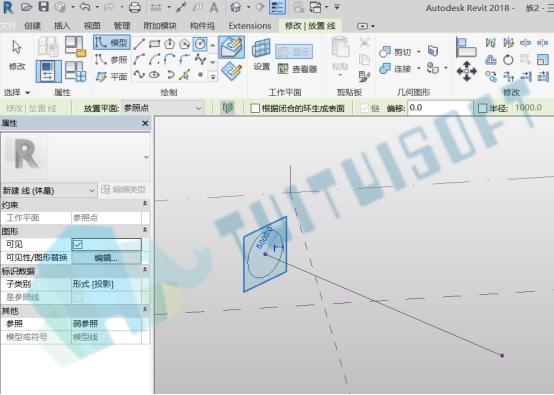

在设置的工作平面上绘制圆，如下图所示

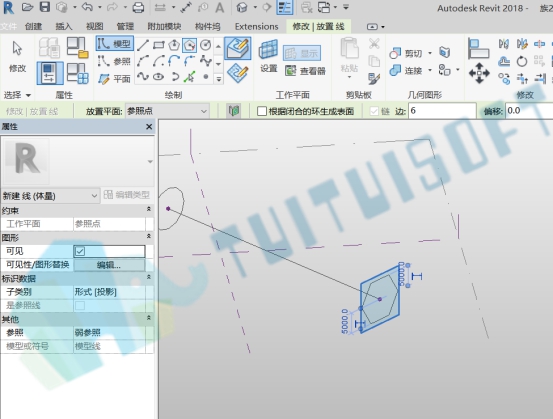

同样操作在另外一端“点图元”上设置工作平面，并绘制多边形，如下图所示

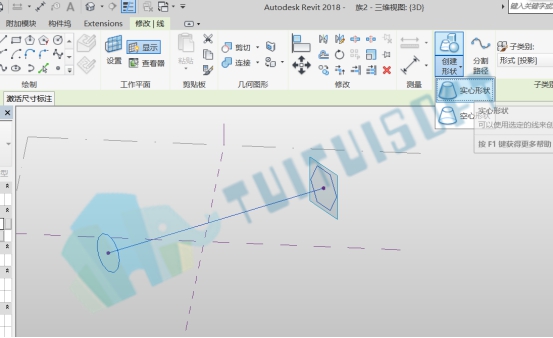

选中绘制的线、圆与多边形，创建实心形状，如下图所示

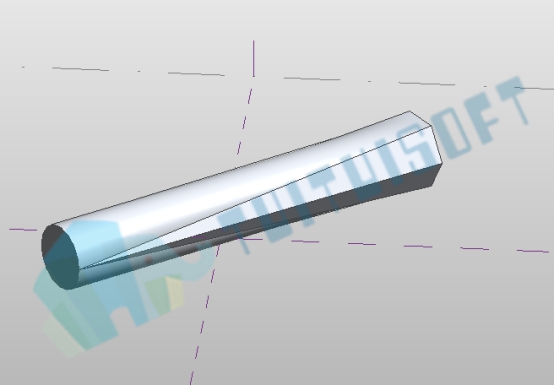

这样模型就绘制完成了，如下图所示

怎么样是不是和族的拉伸融合命令相似呢
