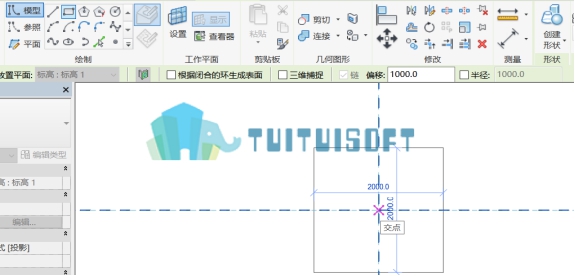

（1）新建一个“建筑样板”的项目文件，点击“体量和场地”选项卡→“概念体量”面板中→“内建体量”命令，修改名称为“金字塔”，点击“绘制”面板中→“平面”命令，绘制两个个垂直相交的参照平面，点击“绘制”面板中→“模型”命令→“矩形”命令。点击“偏移”将数值改为“1000”。点击两下两个参照平面的交点，进行快速的放置。（图1）

图1

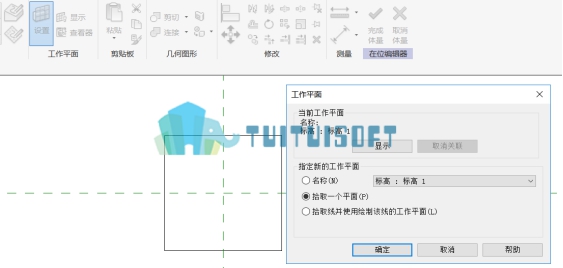

（2）点击“工作平面”面板中→“设置工作平面”命令，点击“拾取一个平面”，选择横向的参照平面。（图2）

图2

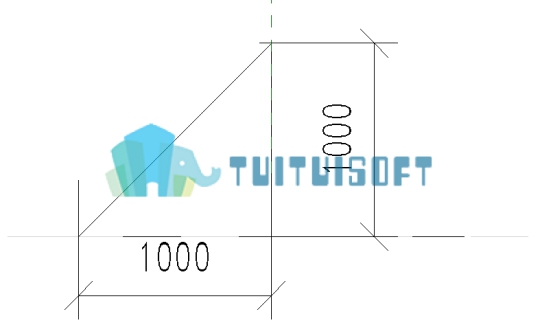

（3）在中心的位置，绘制一个边长为500mm的等腰三角形。（图3）

图3

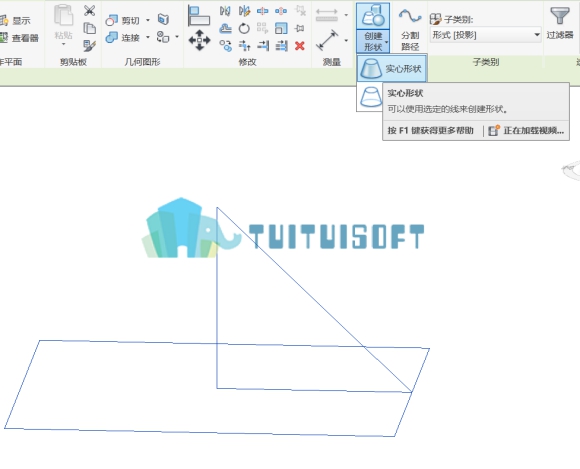

（4）点击快速访问工具栏的“默认三维视图”（小房子），将三角形和正方形一起选上，点击“实心形状”命令。（图4）

图4

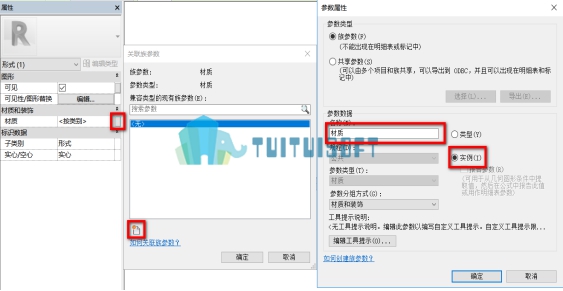

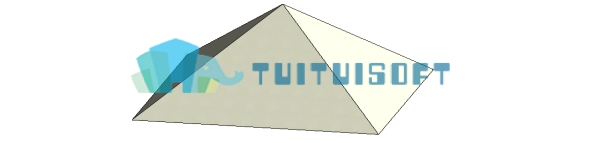

（5）这样子，我们的金字塔的模型就创建出来了，点击刚刚创建的金字塔模型，在“属性”面板中，点击“属性”一栏的关联参数，点击“新建参数”命令，修改名称为“材质”，勾选“实例”选项，点击“确定”按钮。（图5）

图5

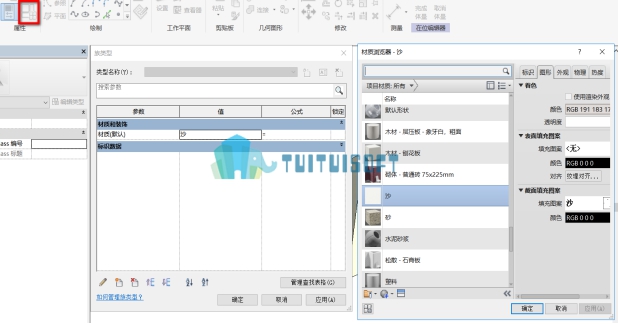

（6）点击“族类型”命令，点击“材质”一栏，将沙的材质赋予给金字塔体量。（图6）

图6

（7）到此，我们的金字塔体量就完成了。
