尺寸标注还在老老实实的一次又一次的拾取？麻烦今天教你们个标注的新方法

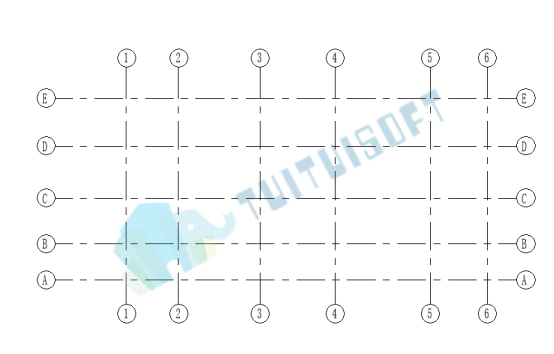

打开软件绘制一些轴网我们接下来对它进行尺寸标注，如下图所示

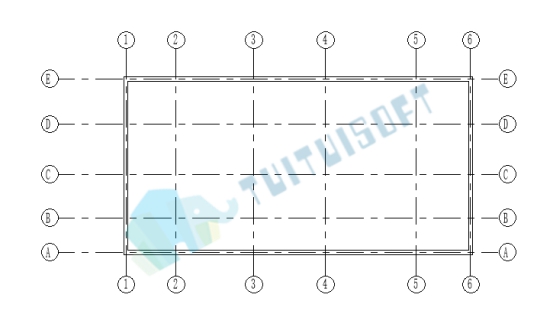

在绘制完成的轴网上我们沿着轴网绘制墙体，如下图所示

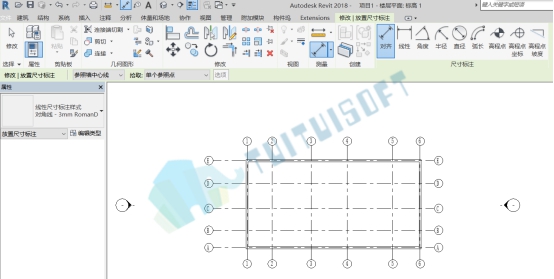

在“注释”选项卡“尺寸标注”面板点击“对齐”命令进行标注，如下图所示

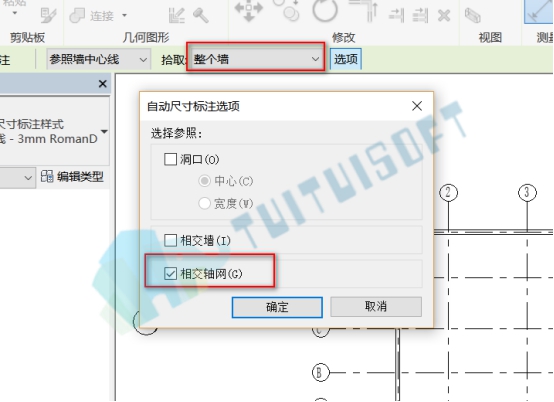

是不是以为和常规操作没差啊，不不不那是还有最重要的还没设置，把“拾取”设置为“整个墙”点击“选项”勾选上“相交轴网”，如下图所示

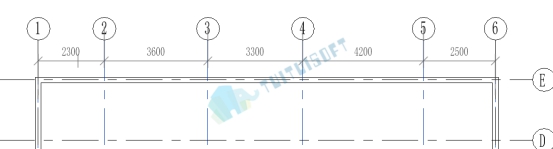

设置完成后点击墙体，尺寸标注就自己乖乖出来了，如下图所示

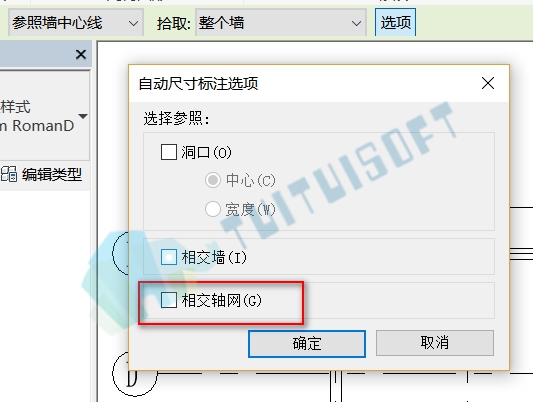

想要来个长点的尺寸标注?按照下面设置一下，如下图所示

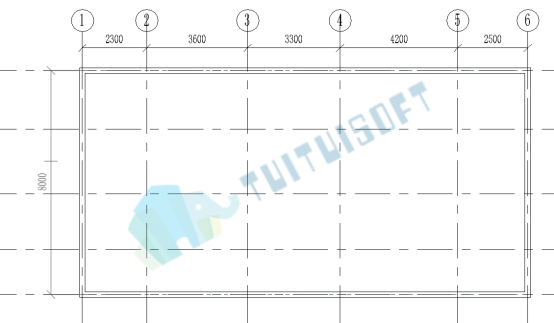

点击墙体，阿偶，一下子就出来了，如下图所示

按照这个方法标注对于有的项目来说就很省时间，标注完记得把不要的墙体删除掉哦
