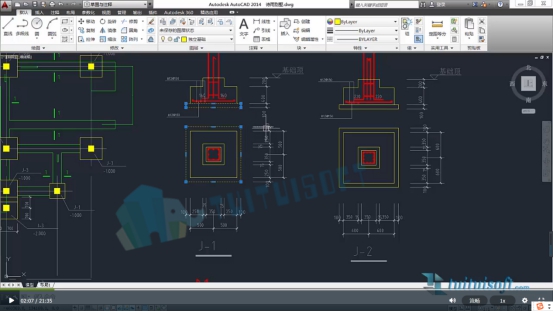

再我们的绘制过程中，常常要去绘制一个族来供我们的项目使用，那么如何绘制如图1所示的基础呢？

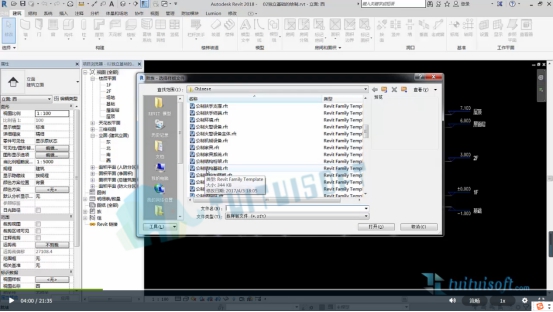

首先，我们打开Revit，点击进入新建，新建一个族，我们选择公制结构基础，来新建基础族。

因为我们的基础是由两个大小不等的正方体组成，所以我们可以选择采用“拉伸”方式创建也可以选用“放样”绘制。我们采用放样绘制。

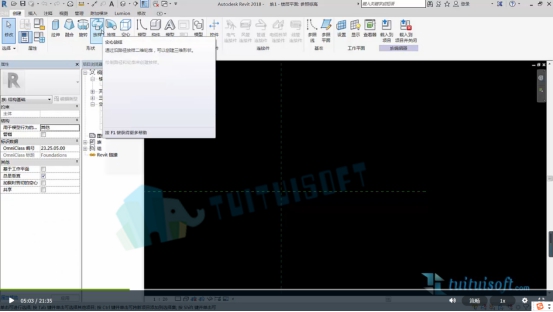

点击创建选项卡，选择“放样”，然后点击“放样路径”。如图3所示。

图3

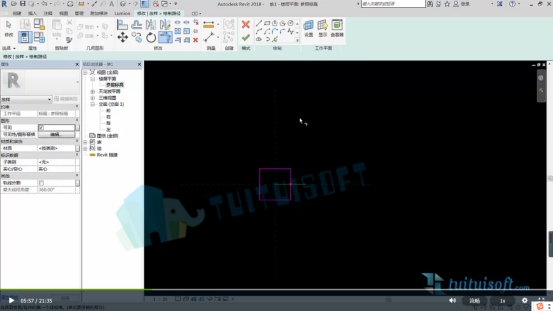

根据计算，我们可以得知，底下大正方形的绘制，我们设置其偏移量为250，然后拾取参照平面的线进行绘制，由于事先设置了250的偏移量，所以绘制出来的线都是偏移参照平面250的，然后我们利用“修剪”命令，进行修剪，结果如图4所示。

图4

然后点击“选择轮廓”，进入“编辑轮廓”，进行轮廓绘制。我们从参照标高往下进行绘制。

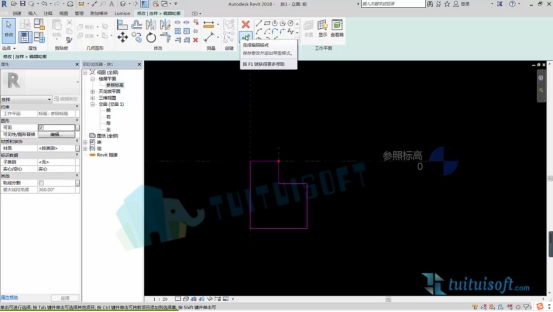

根据从CAD图中的尺寸信息，进行轮廓的绘制，绘制结果如图5所示。点击“完成编辑模式”。

图5

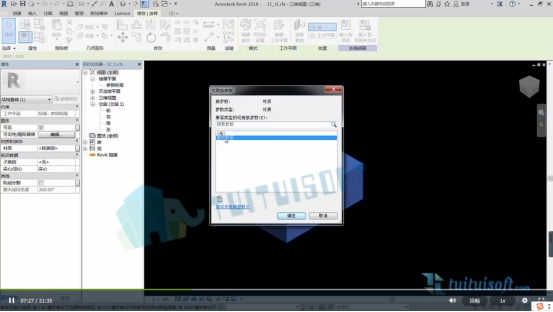

然后我们进入三维视图，选中这个基础，进入属性面板，进行材质编辑，选则结构材质。如图6所示。这样子我们过后就可以进行材质的编辑。

图6

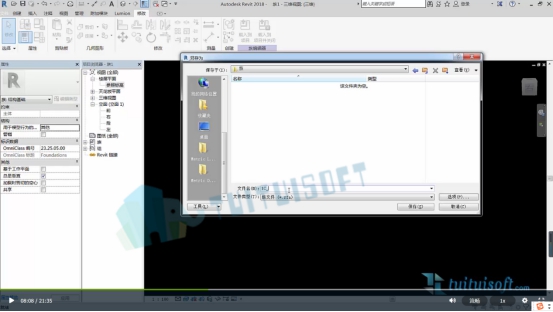

然后我们打开“文件”，将其进行保存，保存路径可自己设定。如图7所示

图7

这样子，我们的基础就绘制好了。在绘制基础之前，我们一定要知道基础的各个尺寸，选择好绘制方式。
