屋顶要求多，奇形怪状？今天就帮你们解决一个多边形尖顶屋顶

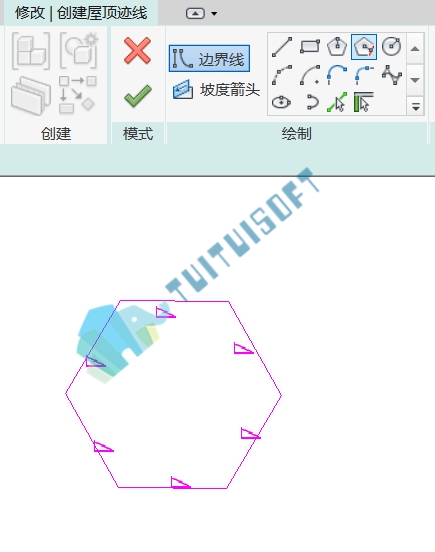

打开软件在“建筑”选项卡“构建”面板下拉“屋顶”选择“迹线屋顶”命令绘制多边形，如下图所示

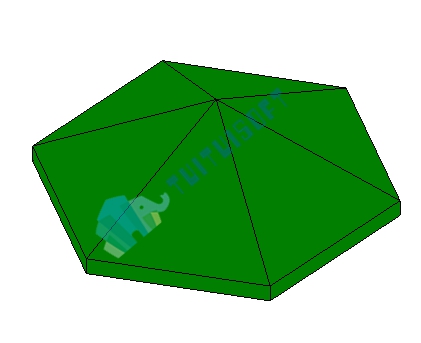

完成绘制效果如下图所示

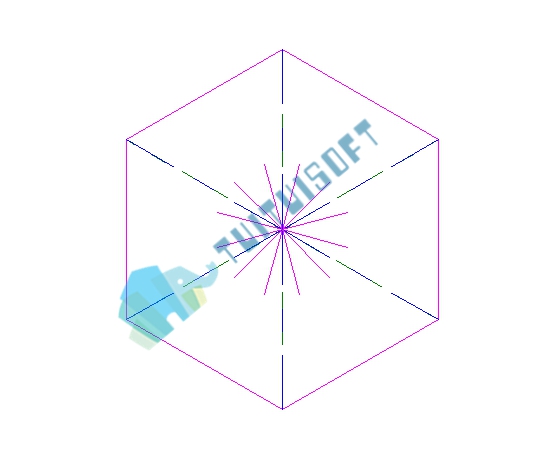

方便对比再复制一个屋顶出来，双击屋顶进入编辑界面，绘制参照线定位多边形的中心，如下图所示

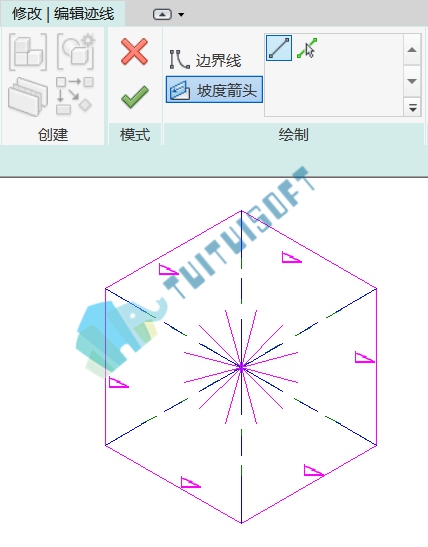

运用“坡度箭头”命令绘制坡度

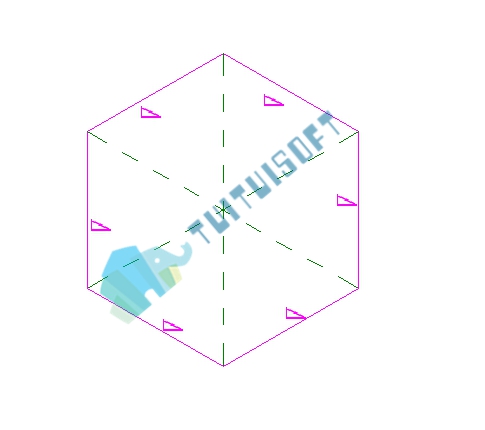

绘制坡度箭头之后，要将原来定义坡度取消，因为我们绘制了新的坡度，会和原有的坡度发生冲突，所以要将原来的定义坡度取消，如下图所示

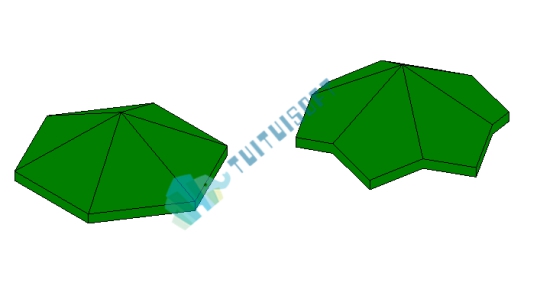

完成编辑，观看对比效果，如下图所示
