在主体中放置钢筋后，可以修改钢筋属性来指定弯钩。

钢筋弯钩的弯钩角度和钢筋大小之间存在矩阵关系。 钢筋弯钩类型中包含了已定义的弯钩角度和初始弯钩长度。 如果现有弯钩合适，则可以开始从第 7 步开始此流程。

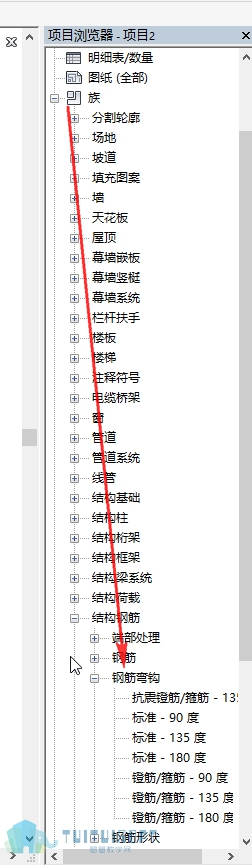

1. 在项目浏览器中，定位到“族”“结构钢筋”“钢筋弯钩”。

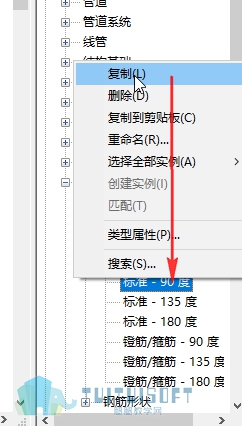

2. 在弯钩上单击鼠标右键，然后选择“复制”。

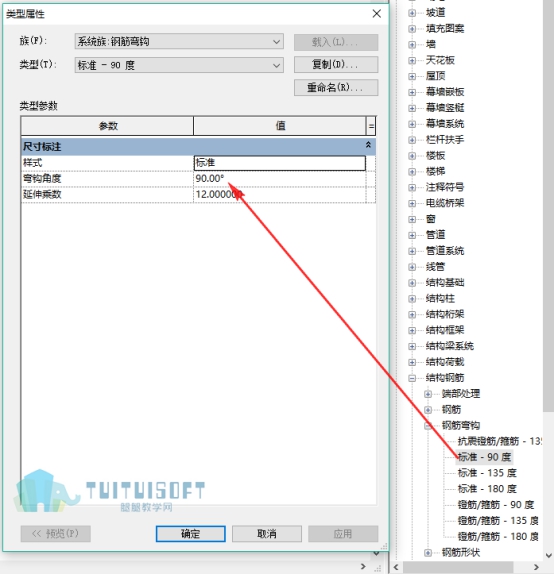

3.双击新副本。

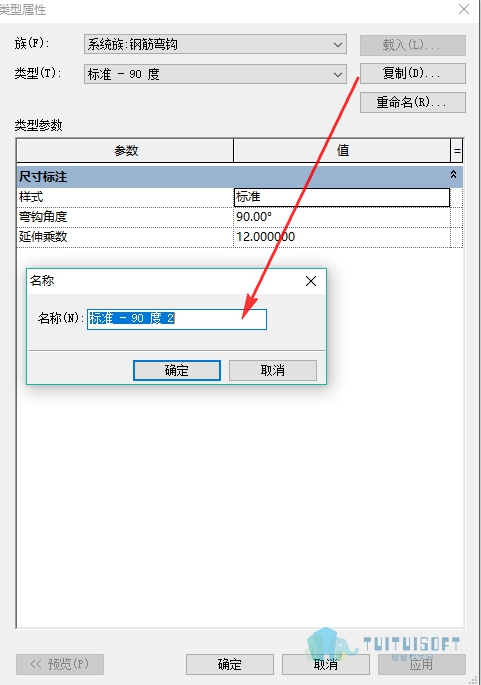

4.在“钢筋弯钩长度”对话框中定义样式、弯钩角度和延伸乘数。

5.单击“确定”。

6.在新弯钩类型上单击鼠标右键，然后选择“重命名”。 输入弯钩类型的名称。 现在可以将该弯钩类型应用于项目内的实例，以确保明细表的精确性。

7.选择钢筋实例或钢筋集。 这将需要剖面视图或清晰的钢筋可见性设置。

8.在“属性”选项板的“构造”部分下，根据需要添加弯钩：

从“起点的弯钩”参数中选择弯钩类型。

从“终点的弯钩”参数中选择弯钩类型。

本节内容

钢筋弯钩长度参数

使用“钢筋弯钩长度”对话框，可以定义钢筋类型的弯钩长度参数。

修改钢筋弯钩

在绘制或修改钢筋时，手动调整钢筋弯钩的方向和位置。

关于圆角和弯钩参照

可以在特定位置使用圆角或弯钩捕捉钢筋或钢筋集。
