操作步骤：“修改”选项卡
“几何图形”面板“连接”下拉列表
（连接几何图形）
混凝土图元将自动互相连接，并且在项目的所有视图中表示为单个体量。在连接过程中，您可以在其标准范围和限制之内编辑和移动各个图元。
可能自动互相连接的有效混凝土图元组合包括：
梁与梁
梁与柱
独立基础与独立基础
独立基础与墙基础
结构楼板与梁
结构楼板与柱
结构楼板与楼板边
墙与梁
墙与柱
如果使用了“取消连接几何图形”工具，将禁用图元的自动连接。请使用“连接几何图形”工具重新启用自动混凝土几何图形连接。
| 已连接的混凝土图元的示例 | |||
|---|---|---|---|
| 两个梁和一个柱连接的三维视图 | 柱和梁连接的横截面 | ||
|
| ||

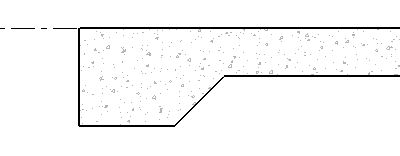

| 结构楼板和楼板边缘连接的横截面 | |||
| |||
“横截面旋转”为 0、90、180 和 270 度的矩形剖面。
“横截面旋转”为 0 度的梯形剖面、T 形剖面和 L 形剖面。
造型操纵柄不适用于新的参与图元。
如果类型参数发生变化，将不自动更新混凝土连接几何图形。
加了钢筋的混净土图元也将在连接中共享其保护层参照。
混凝土梁必须具备以下属性之一才能参与这些连接，否则它们会展现原有行为，且必须手动进行连接。
其他连接相关的限制包括以下内容。
