在实际工程中绘制风管时，很多情况需要风管上翻弯，例如：需要根据底图绘制两段风管(风管管径2000*400，标高分别为2500和3000)。

第一种方法：先绘制一段2000*400，标高2500，然后更改标高为3000后继续绘制，完成后如图所示。

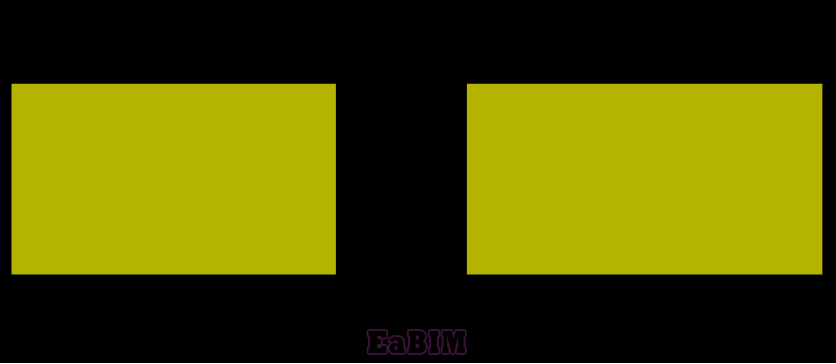

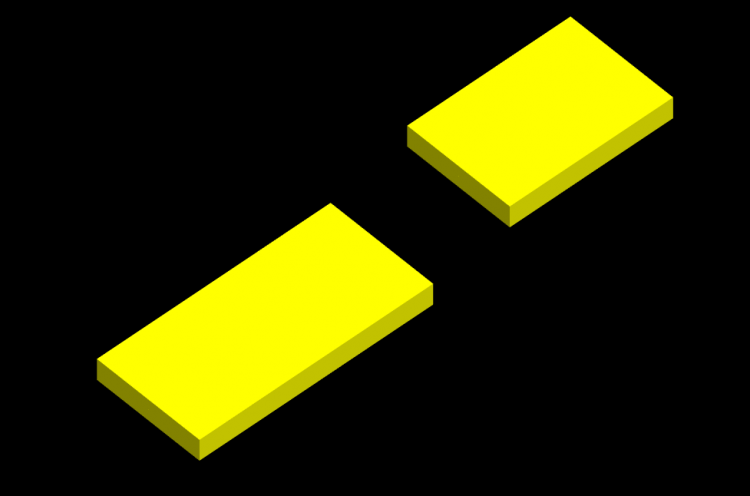

第二种方法：先绘制一段2000*400，标高2500，然后隔开一段距离、并更改标高为3000后继续绘制，完成后如图所示。

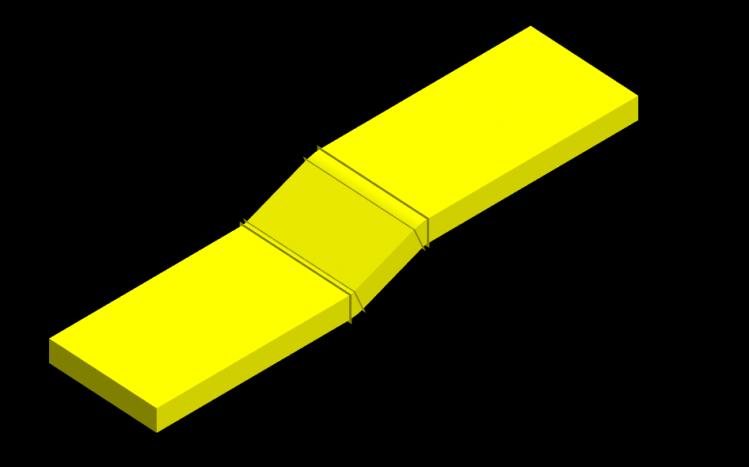

接着连接两段管道后如图所示。

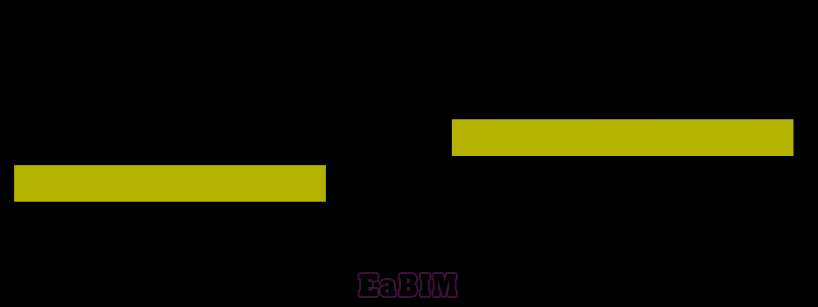

第三种方法;先绘制一段2000*400，标高2500，然后隔开一段距离、并更改标高为3000后继续绘制，完成后如图所示。

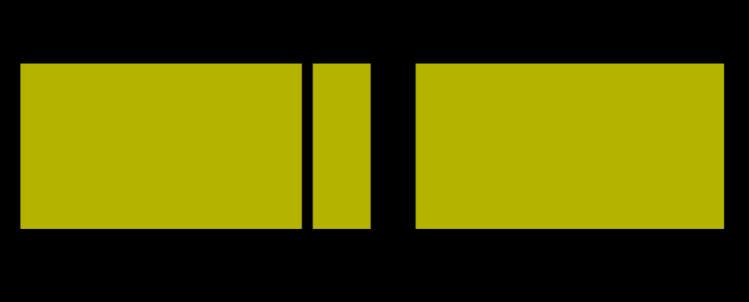

接着在两段管道之间沿着底图绘制一小段管道(2000*400，标高2500)，如图所示。

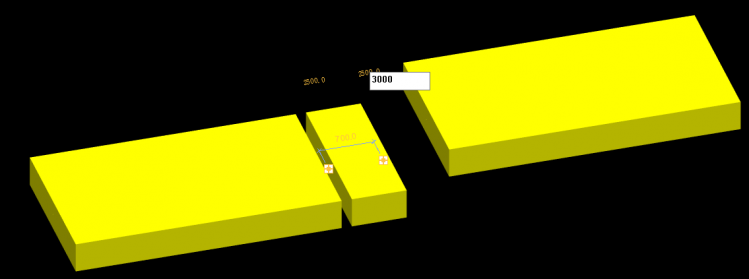

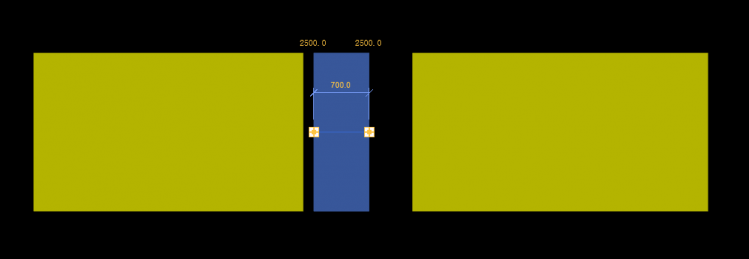

接着选中中间的短管，更改右端风管标高2500为3000，如图所示。

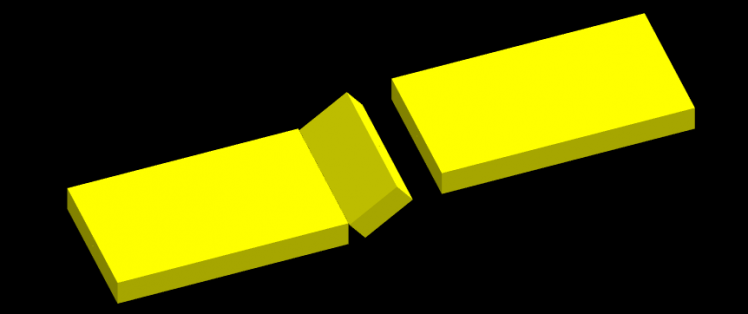

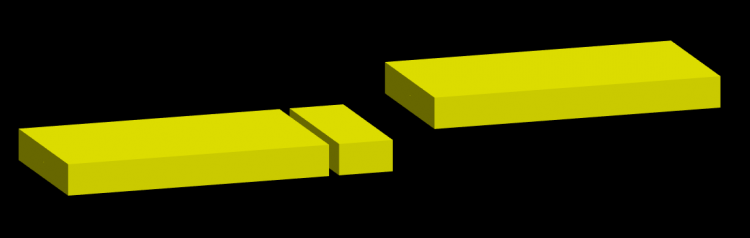

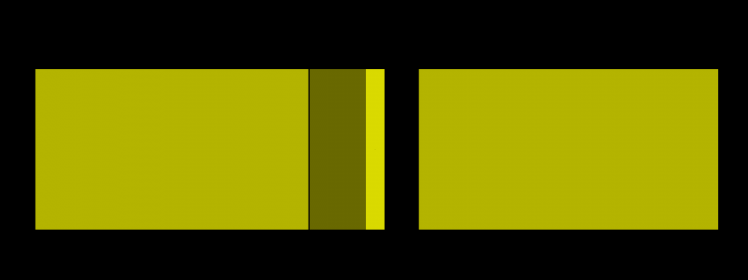

修改完成后如图所示。

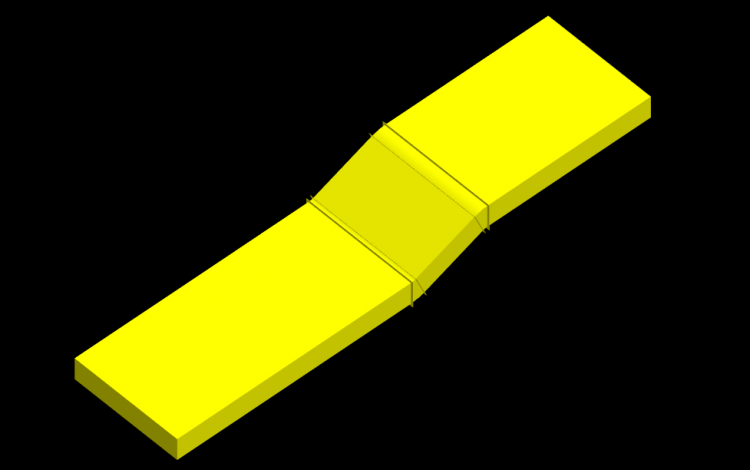

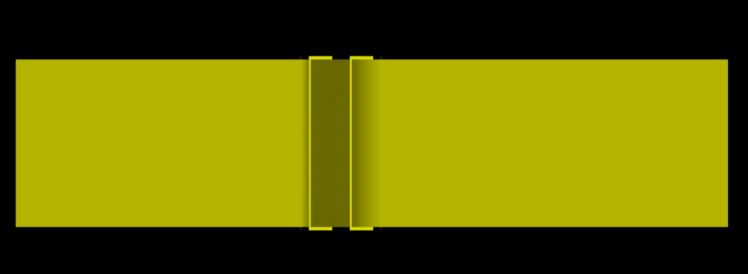

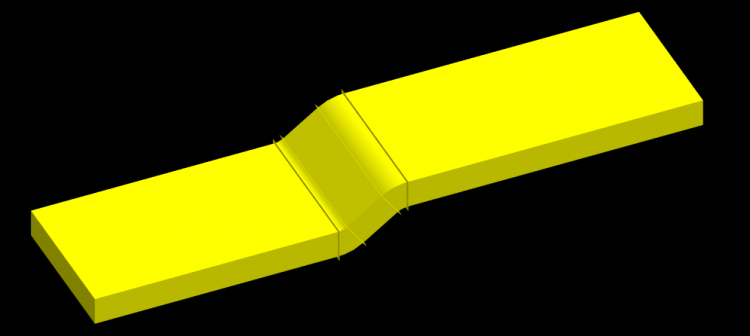

之后依次连接三段管道，完成后得到你想要的效果，如图所示。
