步骤1

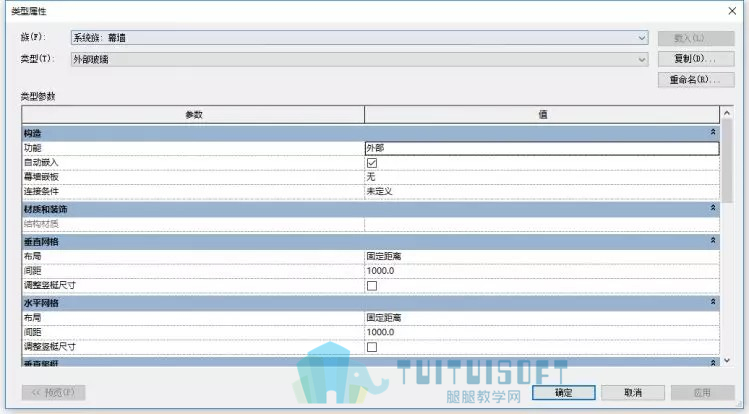

新建一个项目，绘制一个幕墙，属性类型如图所示。

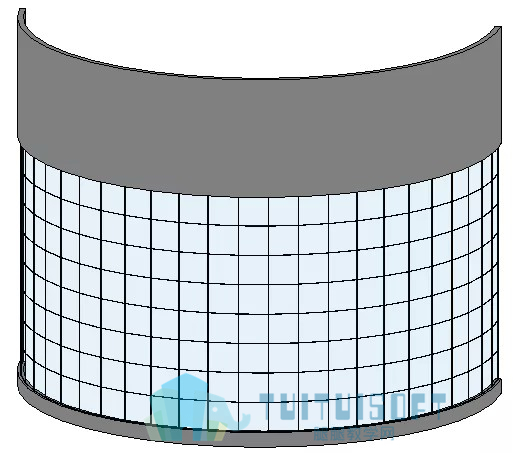

幕墙外形如下图所示：

步骤2

要形成波浪曲线形的幕墙顶，需要用到拉伸屋顶，让幕墙附着在曲线屋面上，这样就能形成曲线的幕墙顶部。

具体操作如下：①  选择绘制拉伸屋顶，如图所示。

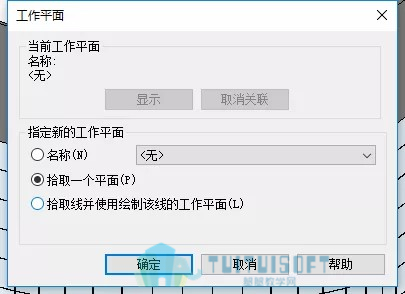

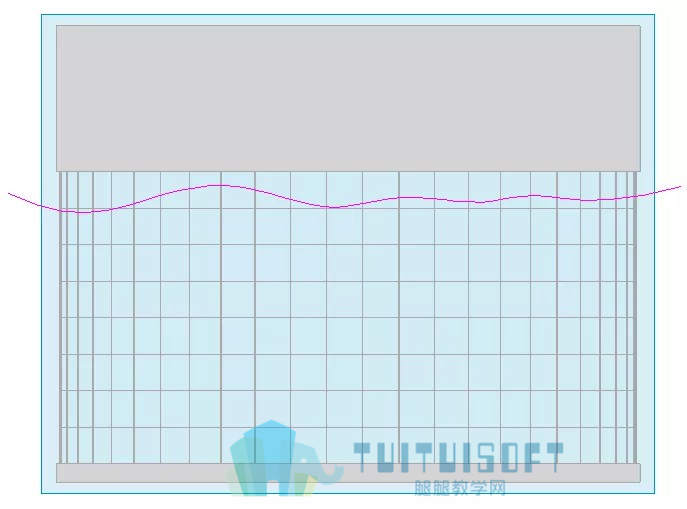

② 拾取一个立面的平面绘制拉伸屋顶的曲线痕迹。

步骤3

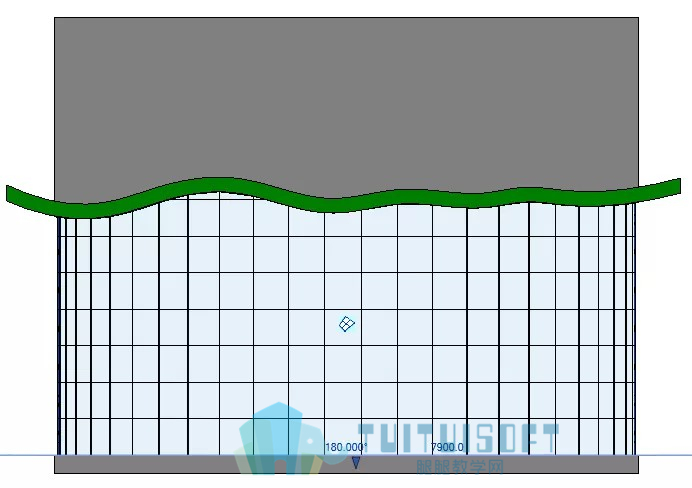

确认后绘制出曲线的拉伸屋顶，然后选择幕墙使它附着在屋顶下，如图所示。

完成如下图所示。

步骤4

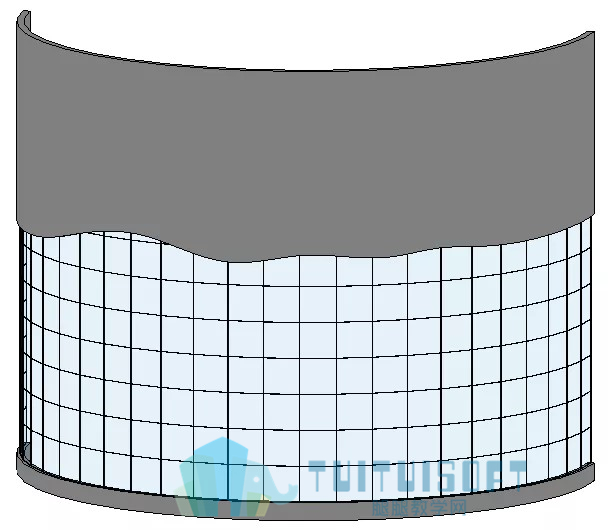

选中屋顶，使用用永久隐藏“eh”命令，隐藏屋顶，就得到了想要的曲顶幕墙，如图所示。
