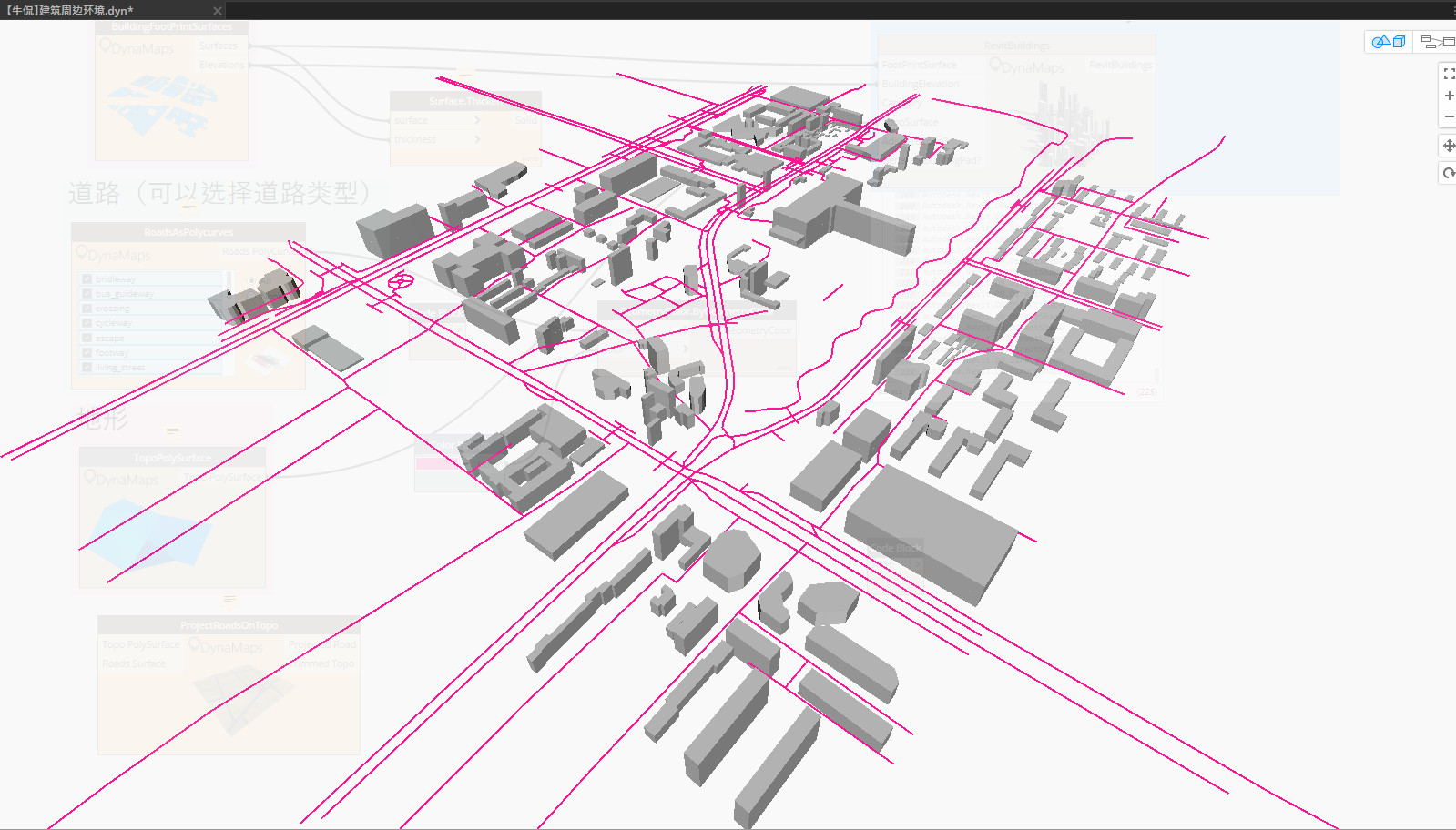

今天我们介绍如何在Revit中快速建立建筑周边环境模型，熟悉Rhino和Grasshopper的朋友知道ELK插件可以读取gis数据建立城市模型城市道路等，不过我们需要先下载对应城市的shp数据文件，在一些项目所在地并不能找到对应数据，今天我们使用Revit和Dynamo实现这一想法(非常简单，直接在地图中定位），先看一下Rhino中的效果：

接下来讲讲整体实现思路：

一、安装DynamoMaps节点包，安装后可以在dynamo中看到这样的界面，视图选项卡中多了DynamoMaps;

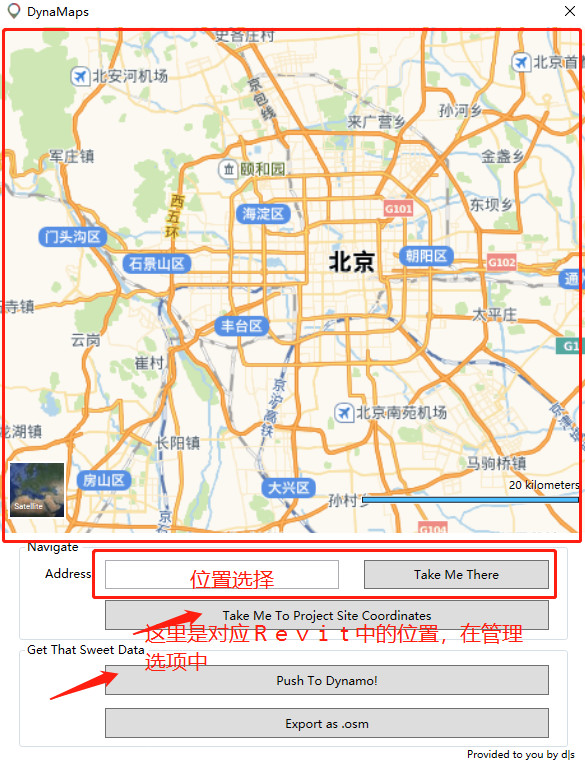

二、我们点开DynamoMaps节点库可以看到它包含的部分节点，包含了道路、建筑、地形等。我们先打开DynamoMaps视图窗口，上面已经提及，如下：

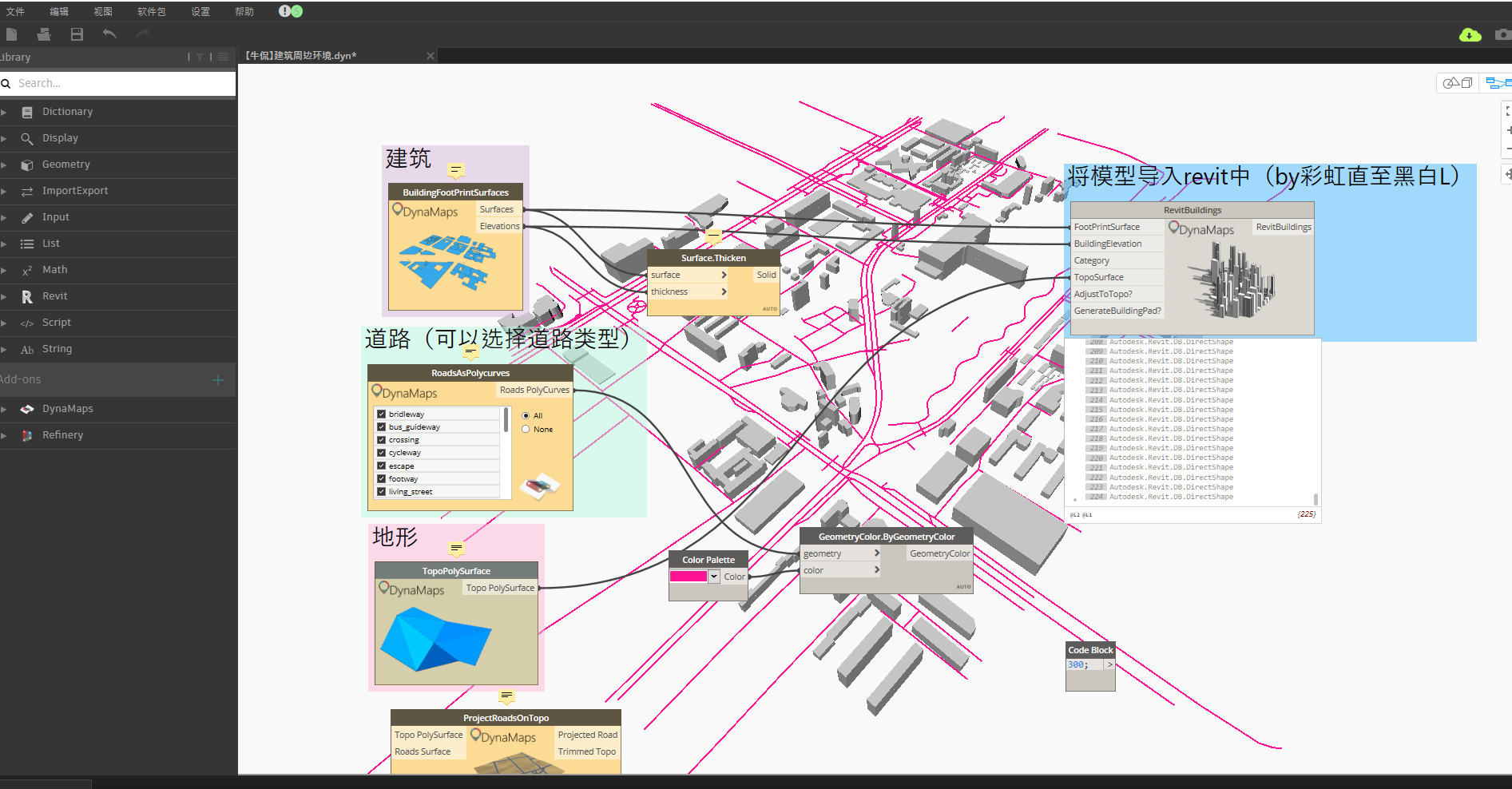

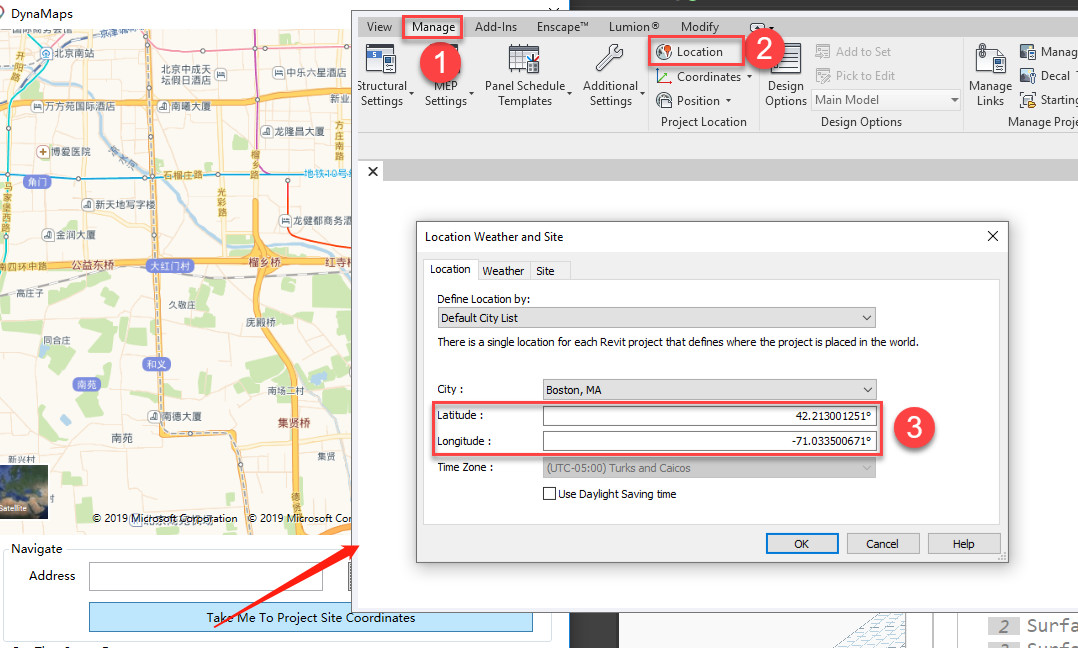

我们可以在地图区域选取位置也可以在Revit的管理选项卡中设置位置，面板设置很简单不再赘述，之后我们拖出来下面的节点，如下

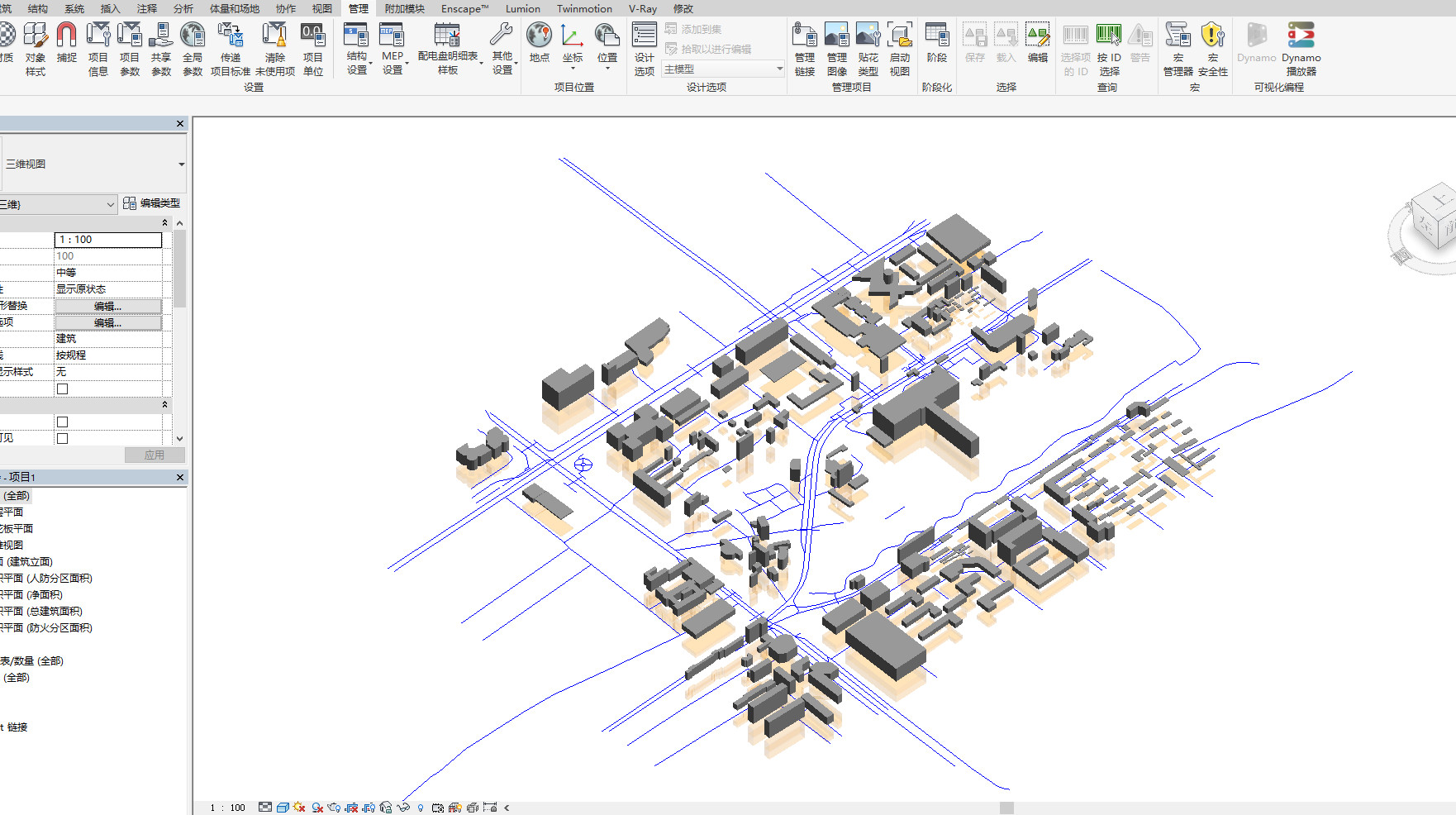

我们再到Revit中看看导入的周边环境模型

在这里没有提及的怎么把道路和地形结合，大家可以自行尝试。
