在模型中放置结构桁架图元。

转换桁架布局以匹配桁架整体跨度，从而创建与已转换桁架布局中的线对应的框架图元。

1. 打开要添加桁架的建筑标高的一个视图。

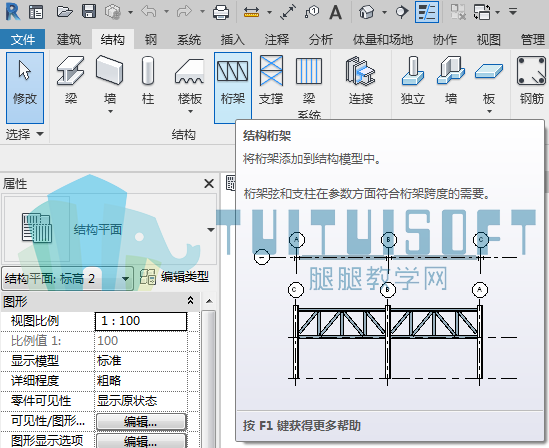

2. 单击“结构”选项卡“结构”面板 （桁架）。

3. 从“属性”选项板上的“类型选择器”下拉列表中，选择桁架类型。

4. 单击“修改 | 放置桁架”选项卡 “绘制”面板 （线）指定桁架的起点和终点，或单击 （拾取线），然后选择约束该桁架模型所到的边或线。

父主题： 桁架
