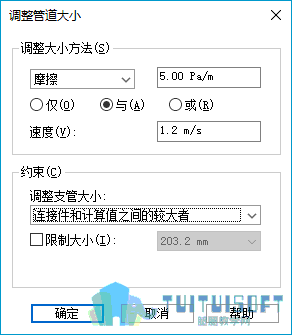

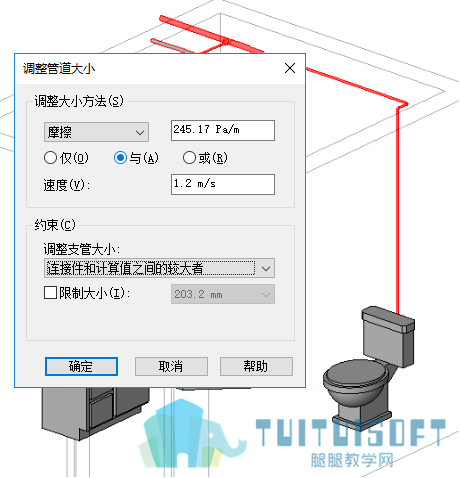

Revit会自动为项目中创建的系统计算具体的管道大小，您可以使用“调整管道大小”对话框指定借助摩擦和/或速度大小调整方法自动调整或计算管道各部分大小的方法。

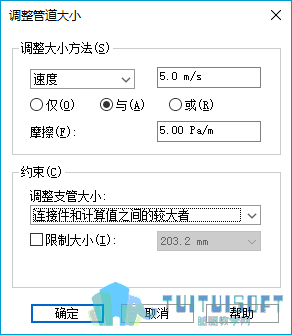

使用“调整管道大小”对话框中的选项，可以选择方法本身（选择“仅”），或选择与其他方法组合（选择“与”或“或”）。

↓↓大小调整方法 - 摩擦

↓↓大小调整方法 - 速度

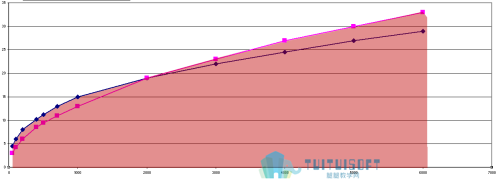

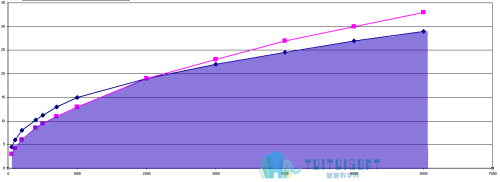

如果选择“与”，则管道的大小必须符合“摩擦”和“速度”值。如果选择“或”，则管道的大小必须仅符合上述值之一。下面的曲线显示使用“或”和“与”选项的差异：

↓↓摩擦 () 与速度 () 管道大小调整方法

↓↓摩擦 () 与速度 () 管道大小调整方法

速度影响噪波和腐蚀的方式

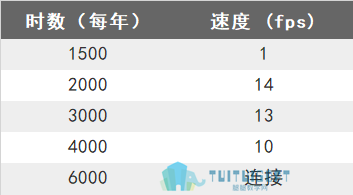

如果操作时数减少，则速度会增加，而腐蚀条件将始终基于下表。

接下来，我们来看一下卫浴系统和循环系统调整方法的结果。

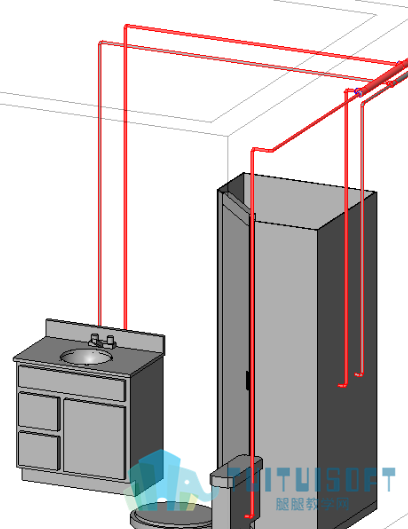

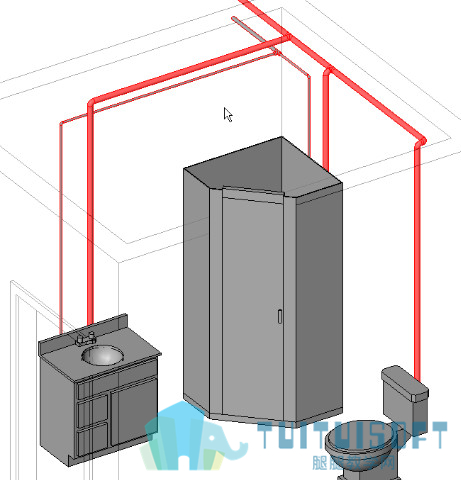

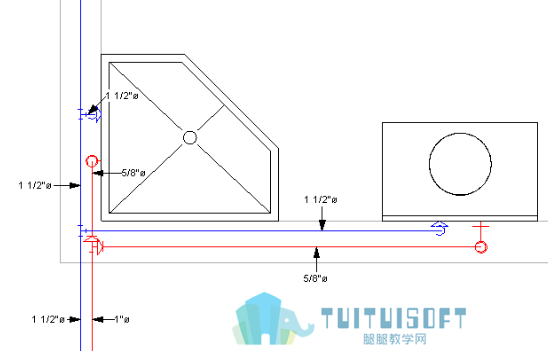

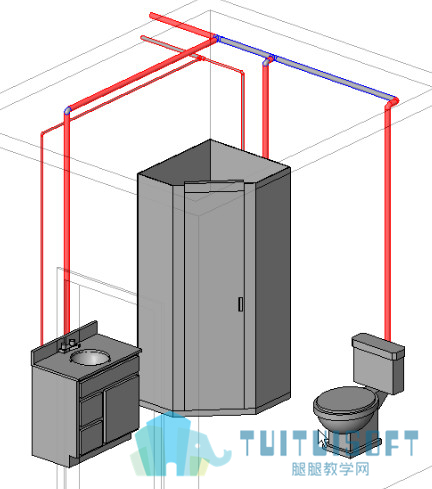

卫浴系统大小调整示例

摩擦和速度

↓↓调整大小之前

↓↓调整大小之后

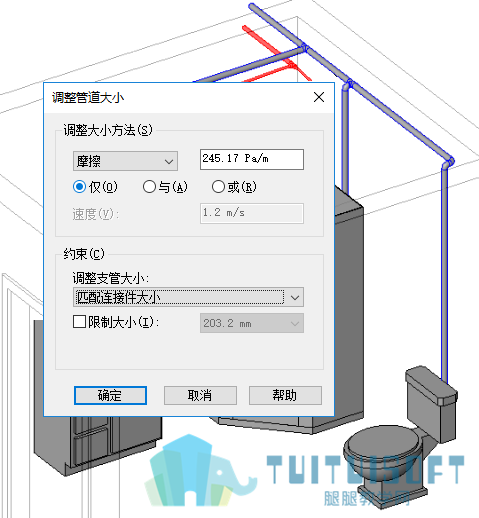

仅限摩擦

↓↓调整大小之前

↓↓调整大小之后

摩擦和速度 - 较大支管

↓↓调整大小之前

↓↓调整大小之后

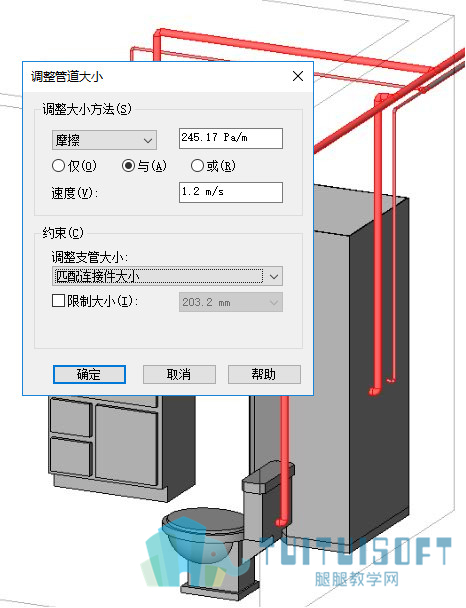

摩擦和速度 - 匹配连接件大小

↓↓调整大小之前

↓↓调整大小之后

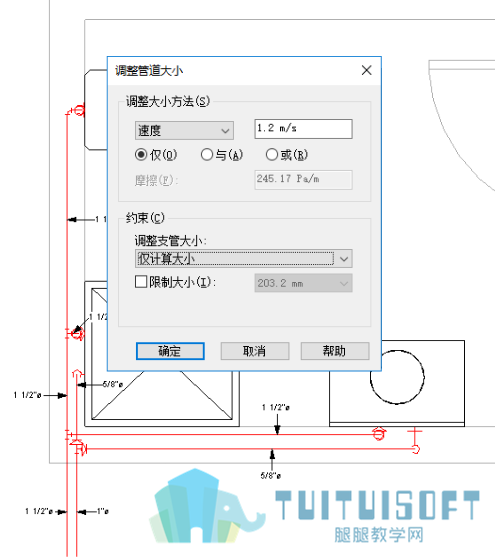

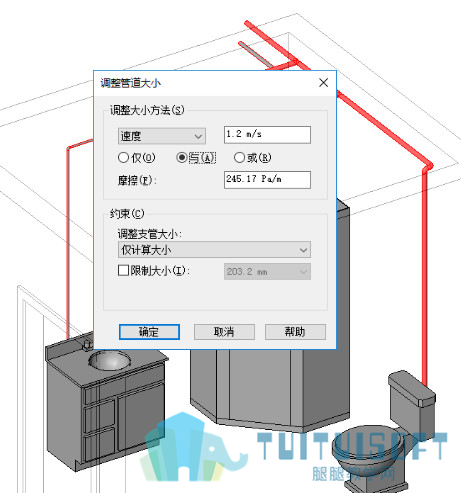

仅限速度

↓↓调整大小之前

↓↓调整大小之后

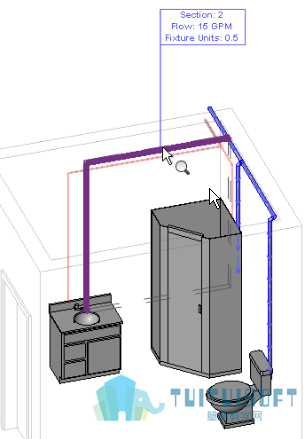

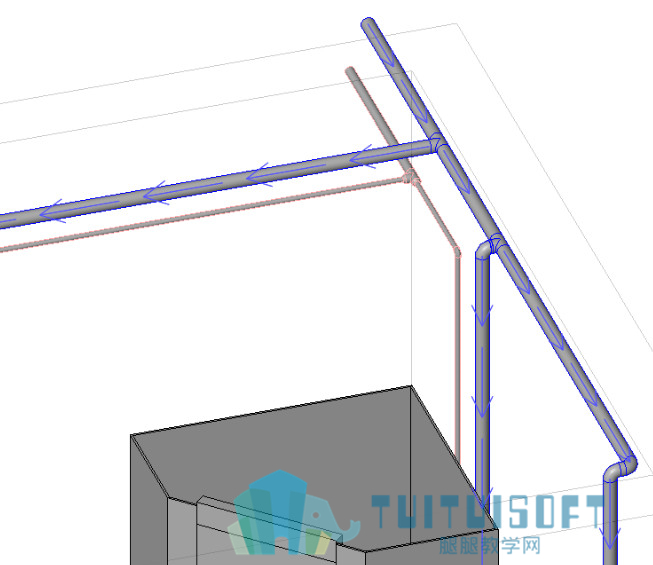

系统检查器

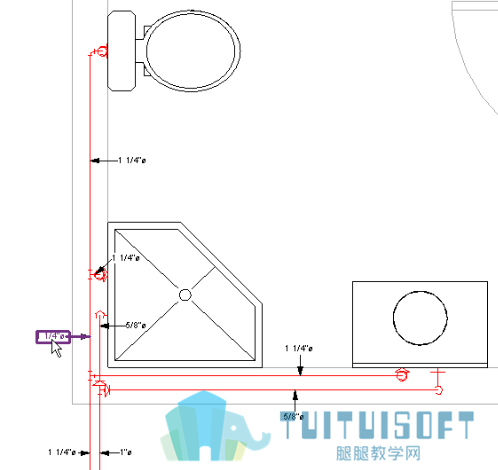

↓↓单个管道

↓↓流向图

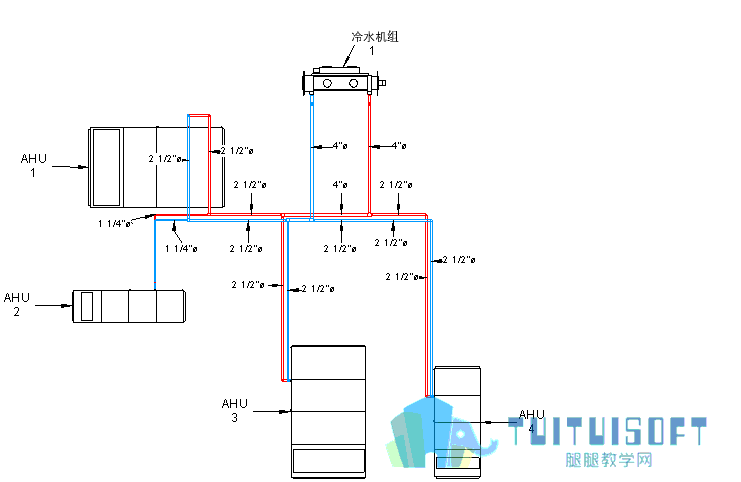

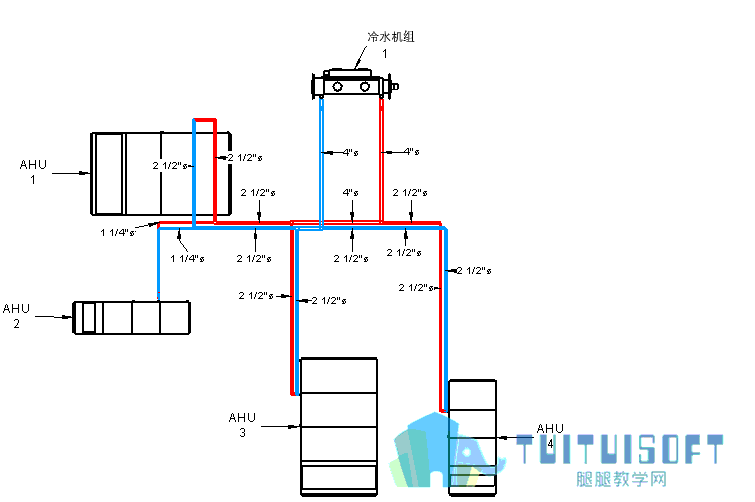

循环系统大小调整示例

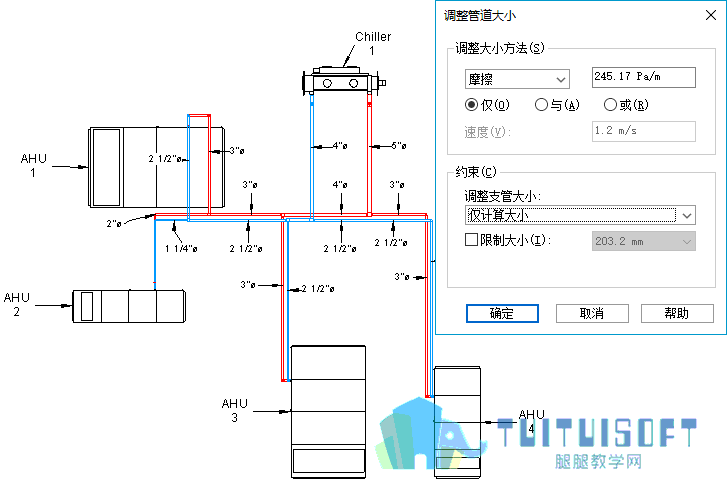

仅限摩擦

↓↓调整大小之前

↓↓调整大小之后

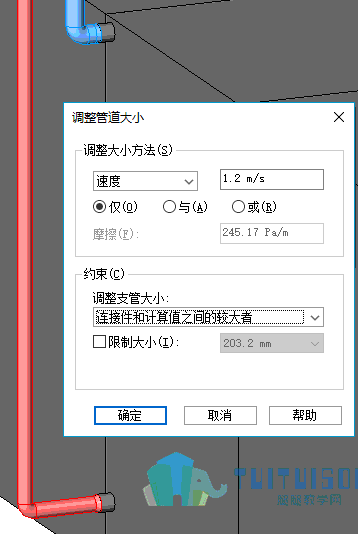

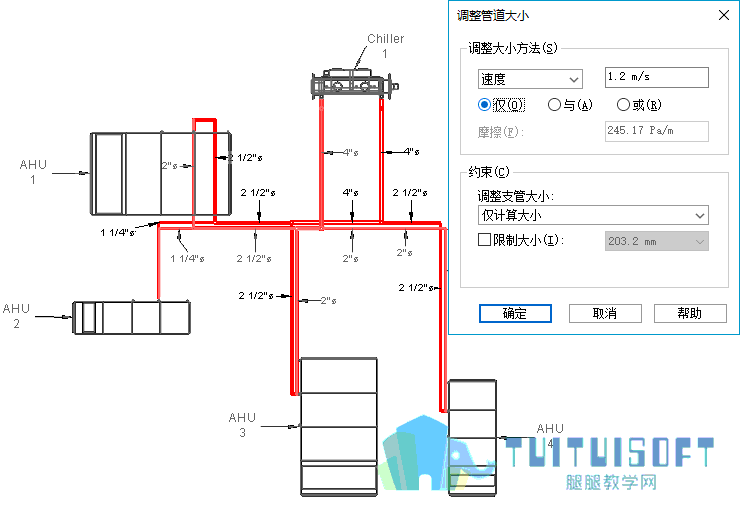

仅限速度

↓↓调整大小之前

↓↓调整大小之后

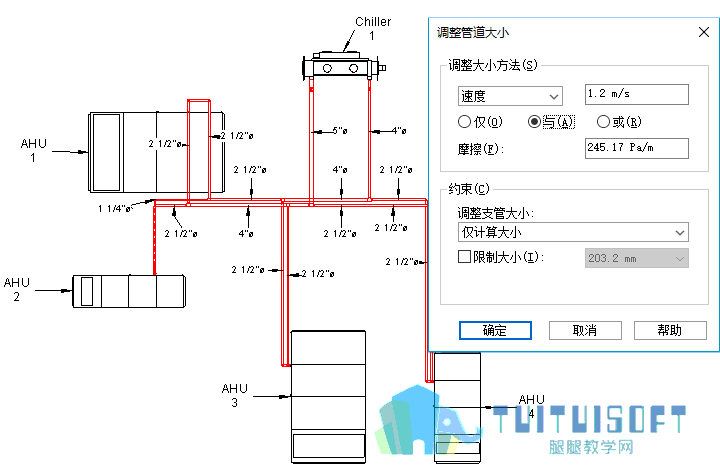

摩擦和速度

↓↓调整大小之前

↓↓调整大小之后

更大连接件或计算

↓↓调整大小之前

↓↓调整大小之后

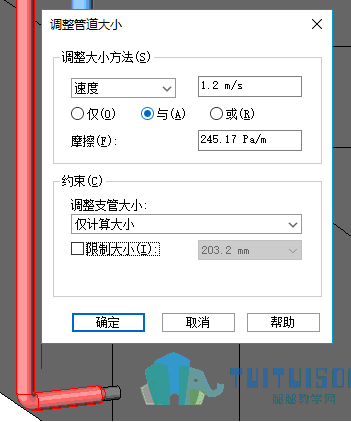

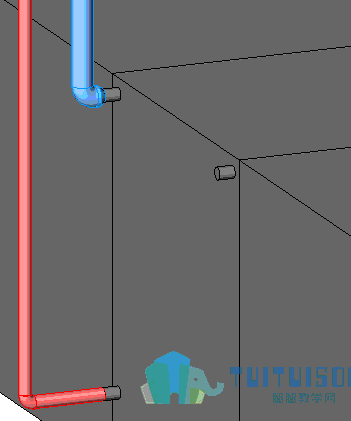

使连接件与管道大小匹配

↓↓调整大小之前

↓↓调整大小之后
