考虑使用明细表时可控制钢预制图元的规则。

钢轮廓

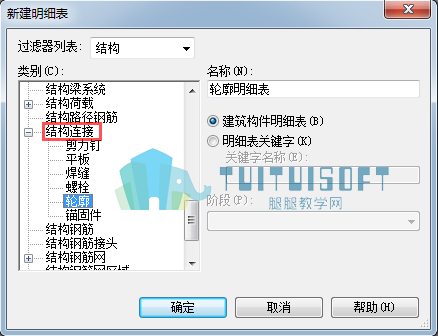

• 由标准连接、自定义连接和参数化剪切控制的图元来自“结构连接”类别中的一个不同子类别（轮廓），将不会与来自“结构框架”类别中的图元一起进行安排。为了得到明细表中的所有钢框架，将需要三个列表：结构柱、结构框架和轮廓。




• 轮廓仅有可用于明细表的“注释”、“计数”、“IfcGUID”、“图像”和“标记”参数。

螺栓、锚固件和剪力钉

• “数量”参数计算一组螺栓、锚固件或剪力钉中的子图元的总数量。

• “计数”参数计算螺栓、锚固件或剪力钉组的数量。

常规：只要图元由连接控制，便无法对其进行编辑。请参见关于结构连接子图元。
