相信大家在用Revit建模的过程中，会遇到砌体排砖，这里教大一个快速排砖的方法。

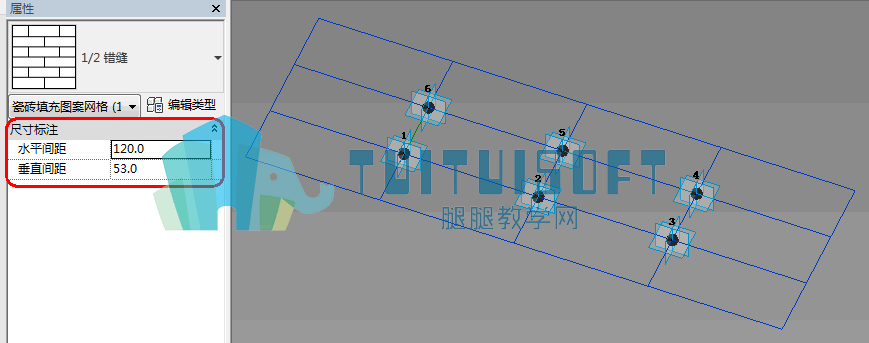

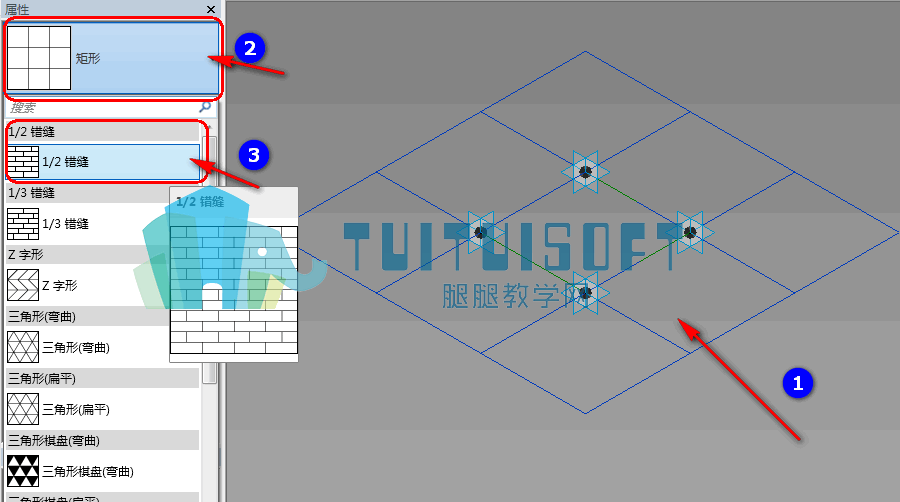

1）首先选择“基于填充图案的公制常规模型”样板，进入界面后选择填充图案网格，在属性面板中点击矩形下滑建，选择“1/2错缝”并将水平间距改为120、垂直间距改为53。

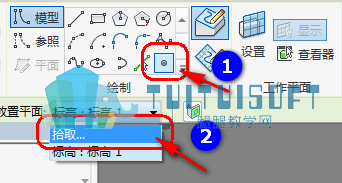

2）接着点击“点图元”，在放置平面处选择“拾取”。

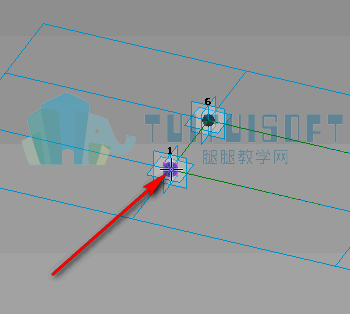

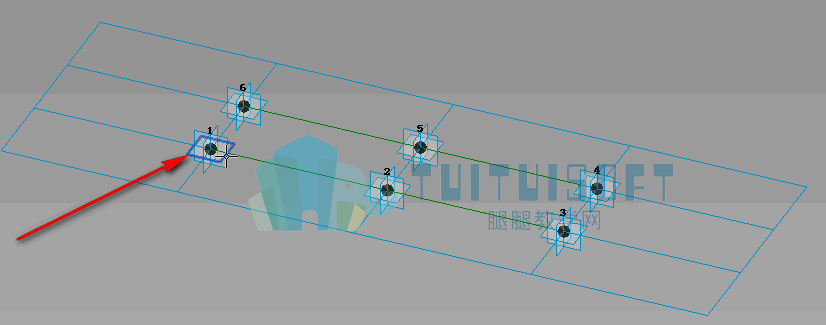

3）拾取放置点1水平面为参照平面，在放置点，同理将其它的自适应点都放置点图元。

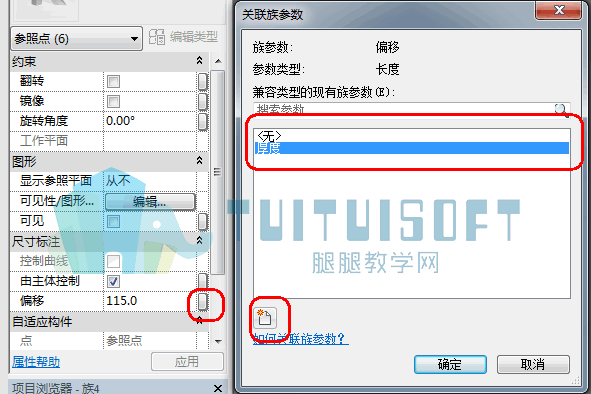

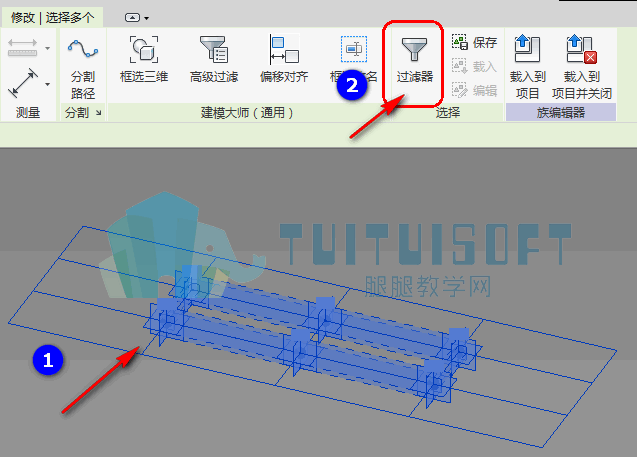

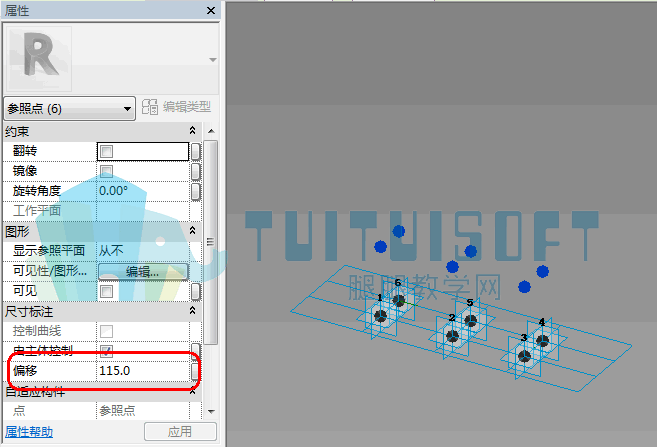

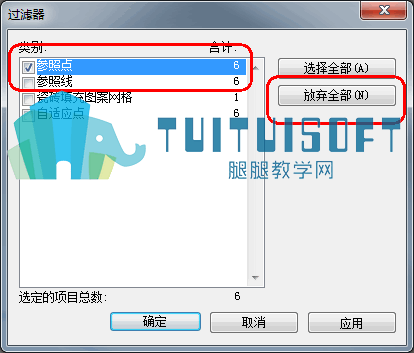

4）框选所有构件，点击“过滤器”，弹出的过滤器选项框中点击“放弃全部”只勾选“参照点”，将偏移值输入115，并关联参数为厚度。

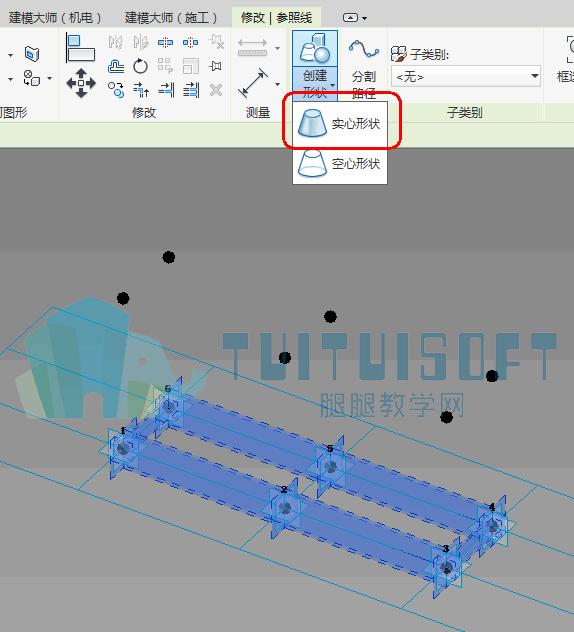

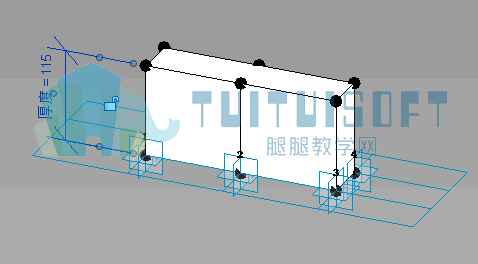

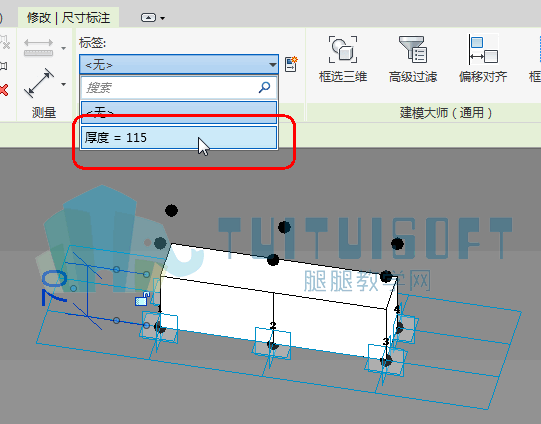

5）单击网格线，选择创建实心形状，将临时尺寸修改为实例尺寸，将实体模型的高度与之前设置的厚度关联。

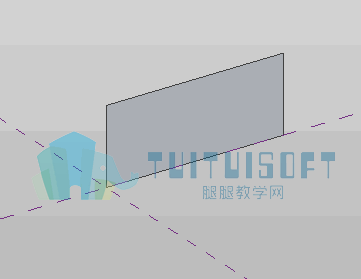

6）新建概念体量如下图模型。

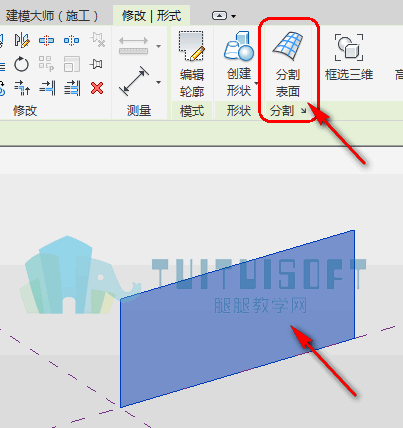

7）选择创建好的面模型，点击分割表面。

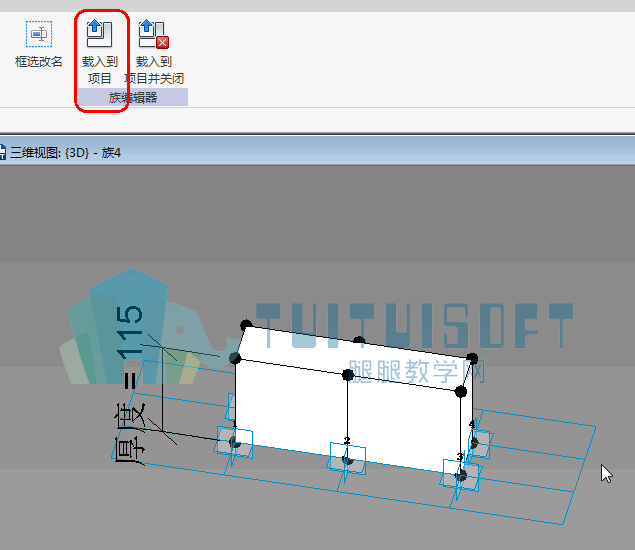

8）将已经创建好的单个砌块模型导入到项目。

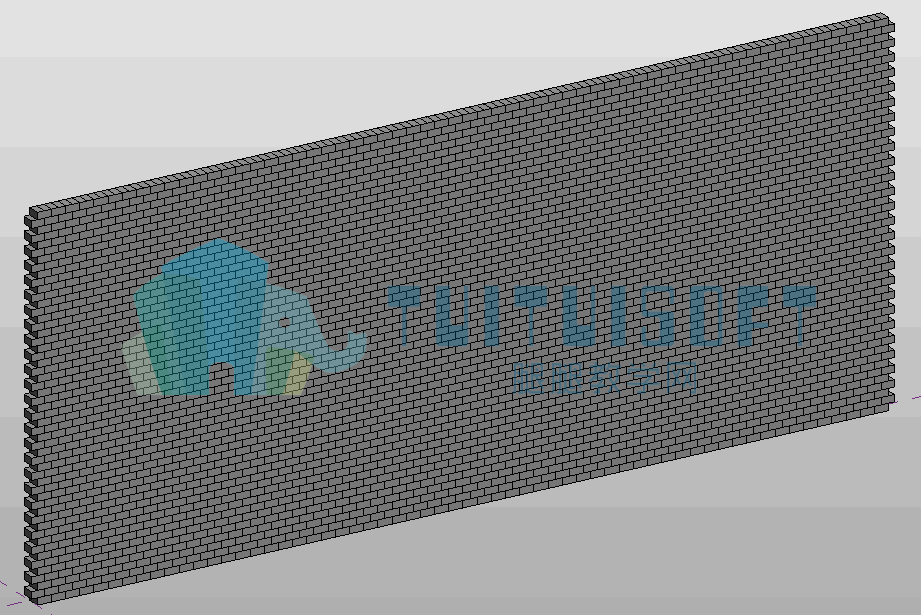

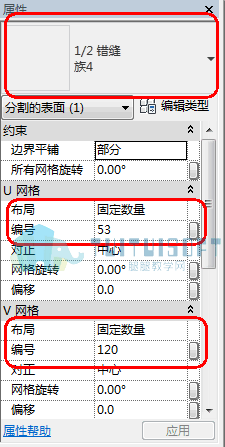

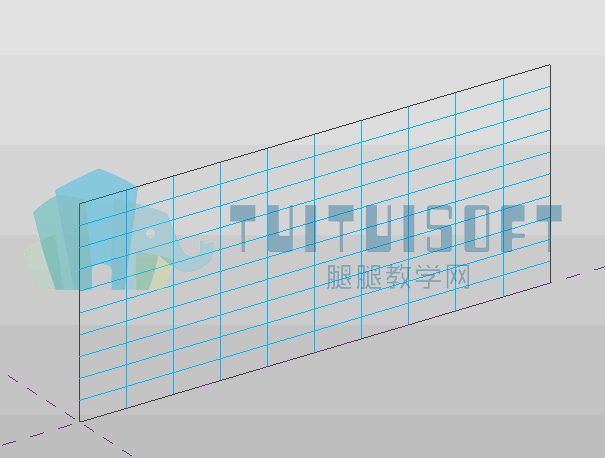

9）选择分割好的表面，在属性面板中选择建好的单个砌块模型，修改U、V网格参数。
