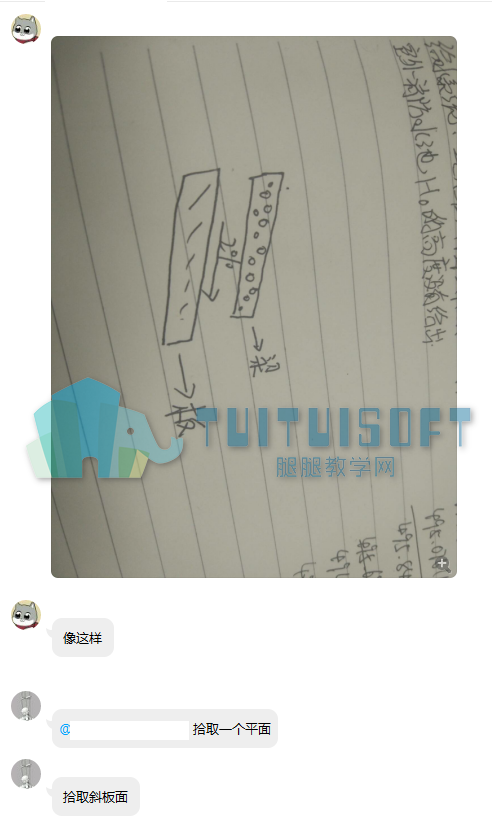

问题：绘制结构框架的时候怎样随着楼板的坡度绘制

1、绘制结构框架之前，首先确定倾斜的坡度。确定的方法可以是把楼板绘制出来或者绘制指定坡度的参照平面。

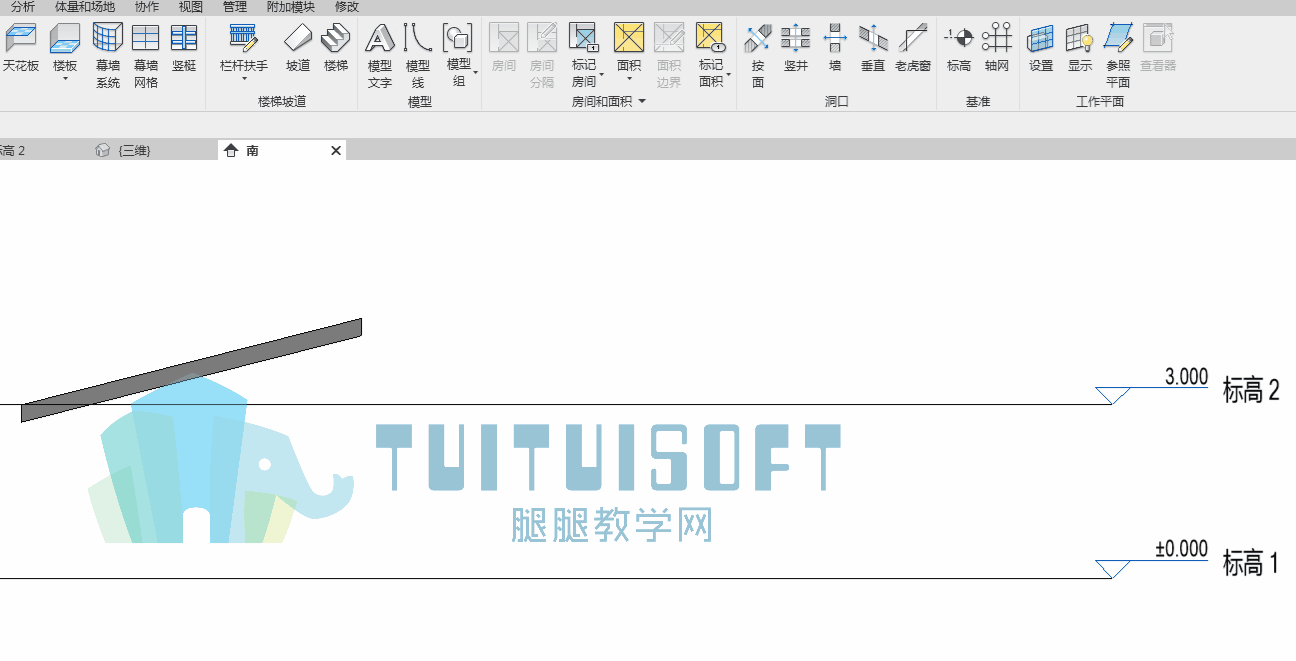

        1.1 绘制倾斜楼板

        1.2 在立面中绘制倾斜的参照平面

2、设置工作平面。本步骤主要是为了设置结构框架的工作平面，即绘制结构框架之前事先定义绘制的平面。

        2.1 设置楼板的顶面作为工作平面

        2.2 设置参照平面作为工作平面

3、绘制结构框架。在上一步操作的基础上，分别依据楼板的顶面和依据参照平面绘制结构框架。

        3.1 依据楼板的顶面绘制结构框架

        3.2 依据参照平面绘制结构框架
