沿节点放置并重复自适应构件实例。

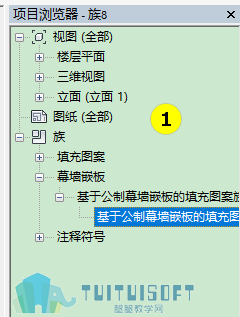

1. 将您的自适应构件加载到设计中。 这些自适应构件将列在“项目浏览器”中的“常规模型”或“幕墙嵌板（按填充图案）”下。

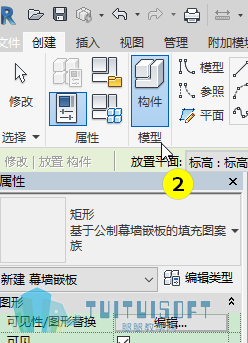

2. 单击“创建”选项卡“模型”面板 （构件），然后从“类型选择器”中选择自适应构件。

   或者可以将自适应构件从项目浏览器拖到绘图区域中。

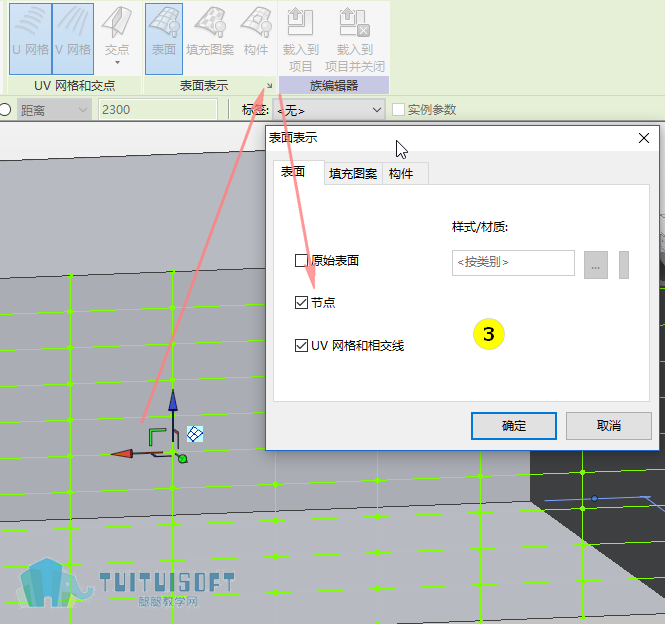

3. 该构件将显示在光标处。 通过单击节点放置构件。 如果要将构件放置到分割表面上，请确保已在“表面表示”对话框中启用节点。

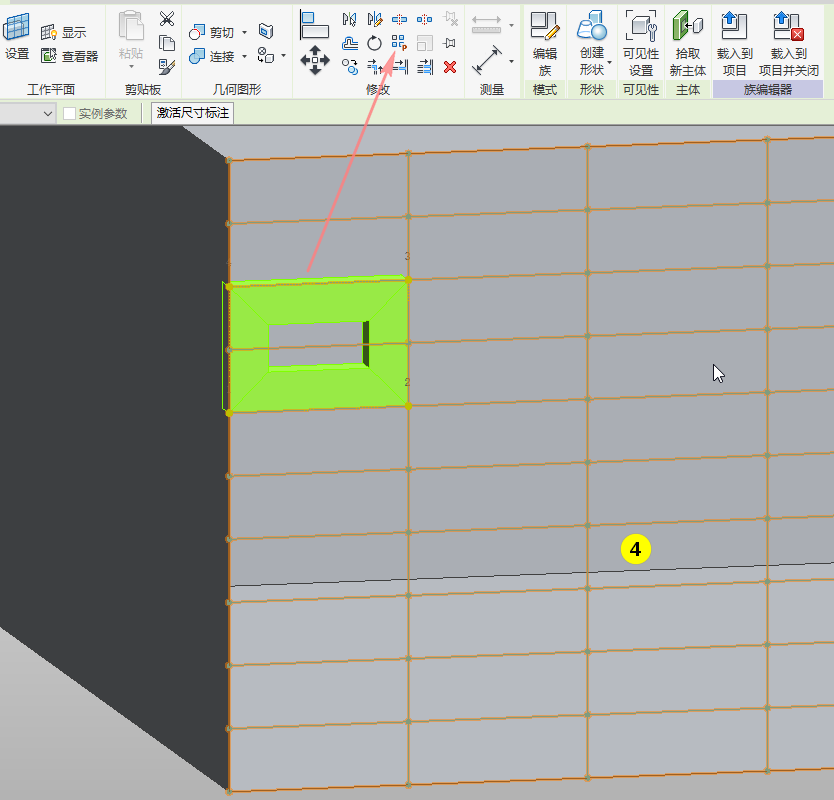

4. 单击“修改 | 常规模型”“修改”面板 （重复）。

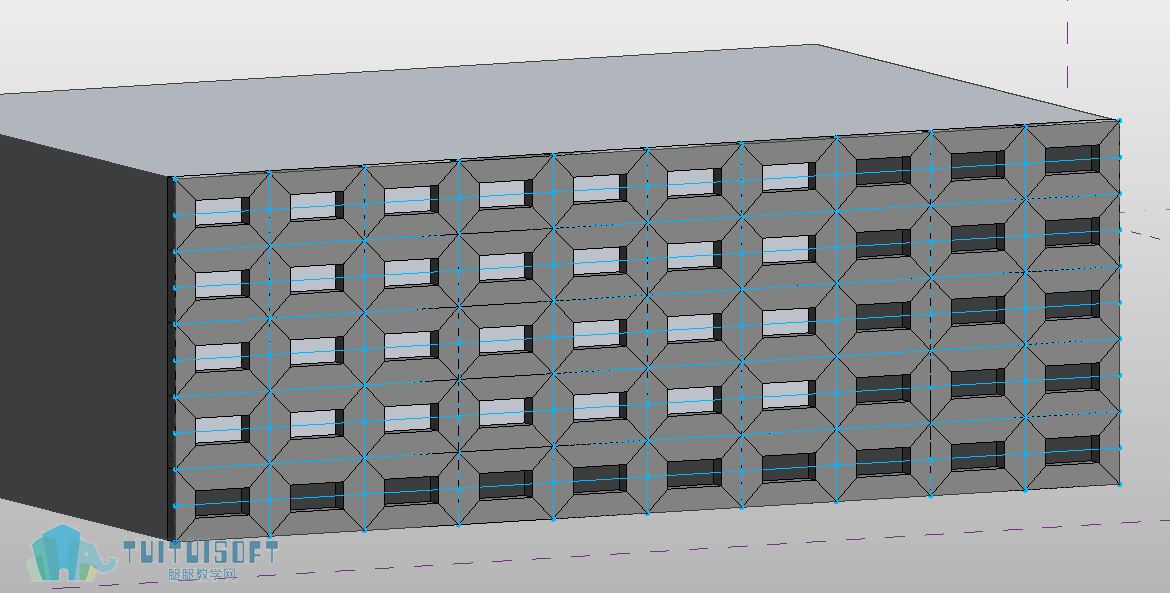

   5.此实例在每个节点上重复并被分组为中间构件。

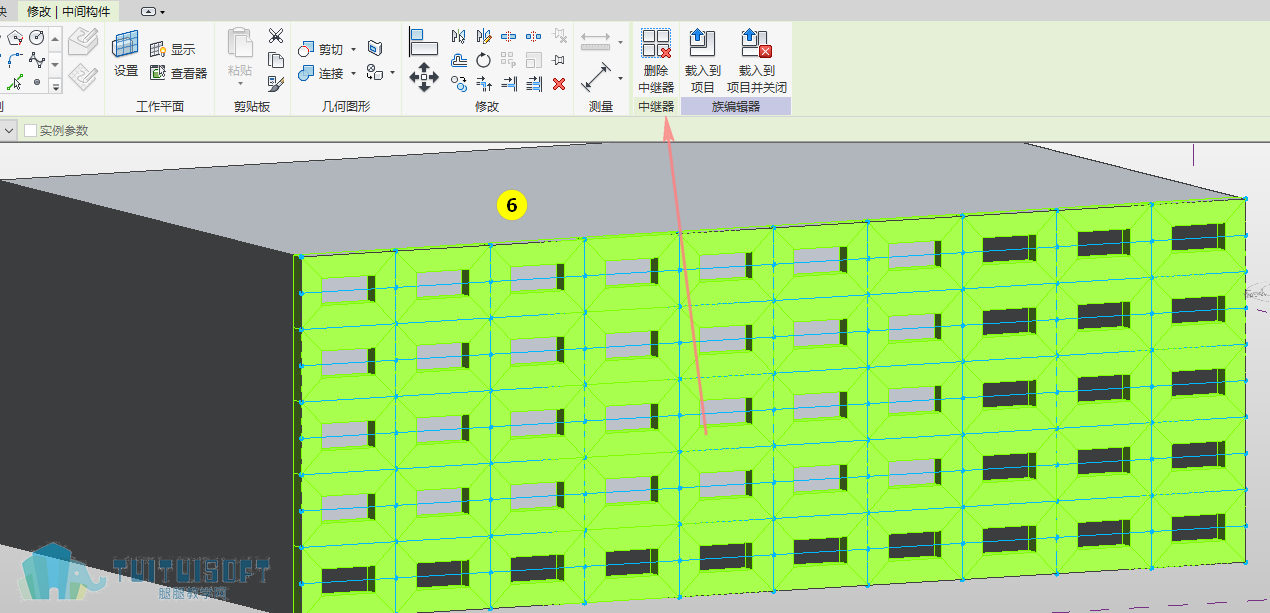

   若要删除中间构件，请单击“修改 | 中间构件”选项卡 “中间构件”面板 （删除中间构件）。 这将删除中间构件组，遗留下自适应构件的多个实例。




父主题： 自适应构件

相关概念

• 表面和路径表示

• 概念设计环境的样板文件

• 关于自适应点

• 关于几何图形分割和构件重复

相关任务

• 创建自适应点

• 指定自适应造型操纵柄点

• 放置自适应构件

相关参考

• 自适应点定向

• 构件:重复变化
