Revit中基于参照点生成线

基于两个或更多现有的点来创建线。

这些适用的点可以是自由点、基于主体的点或者驱动点，并且可以是现有样条曲线、边或表面的一部分。 这些点将保持其参照类型（基于主体或驱动），移动这些点时，它们将修改线。 自由点将成为线的驱动点。

基于参照点生成线的步骤

1. 在概念设计环境中，单击“创建”选项卡“选择”面板（修改）。

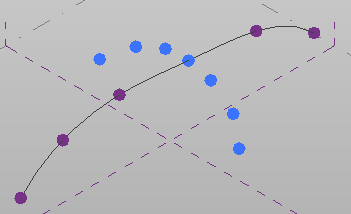

2. 选择将组成样条曲线的点。

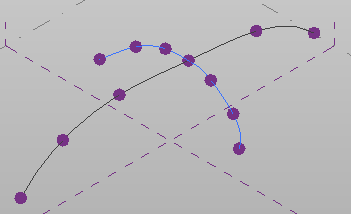

3. 单击“修改 | 参照点”选项卡“绘制”面板（通过点的样条曲线）。



注： 在您手绘样条曲线时，“绘制”面板上的 （通过点的样条曲线）工具也可以创建参照点。

父主题： 参照点
