借助该工作流程创建和应用参数化构件族。
在大多数情况下，参数化填充图案构件会经过多次迭代，才能满足所需的项目要求。 填充图案构件的设计与概念设计体量的绘制非常相似。 可以与形状设计使用相同的建模工具，但存在下列限制条件：
只能有一个楼层平面（标高）视图，该视图由填充图案瓷砖网格定义。
没有立面视图。
没有默认的垂直参照平面（尽管可以通过几何图形来定义参照平面）。
使用“基于常规模型填充图案的样板”打开一个新的族。

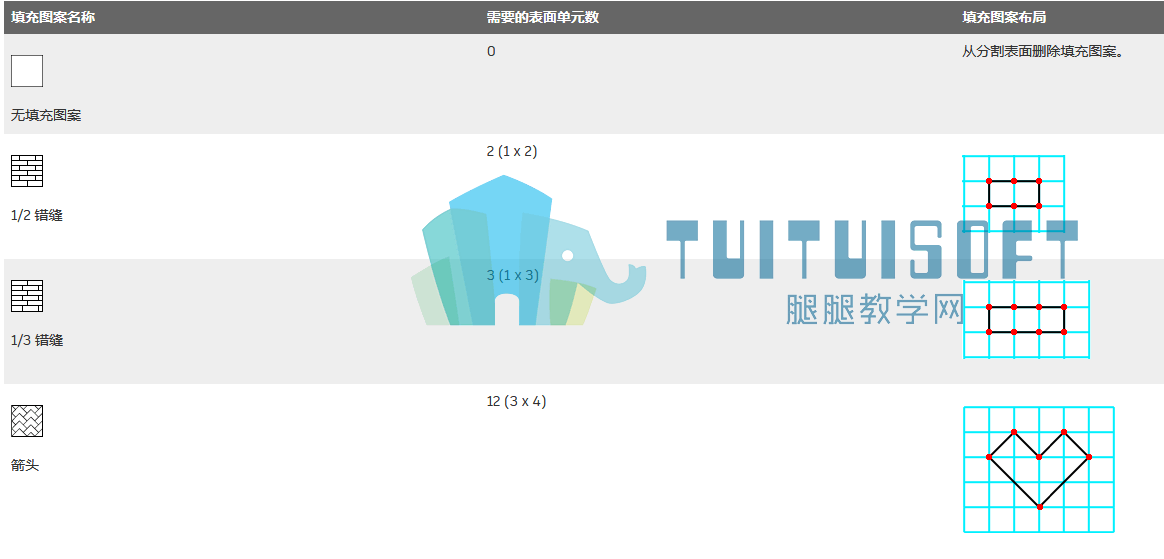

为构件确定瓷砖填充图案。
使用参照点和轴网线在填充图案轴网上绘制和拉伸几何图形。
（可选）如果构件是自适应构件，请添加自适应点。
载入填充图案构件族到概念体量中。

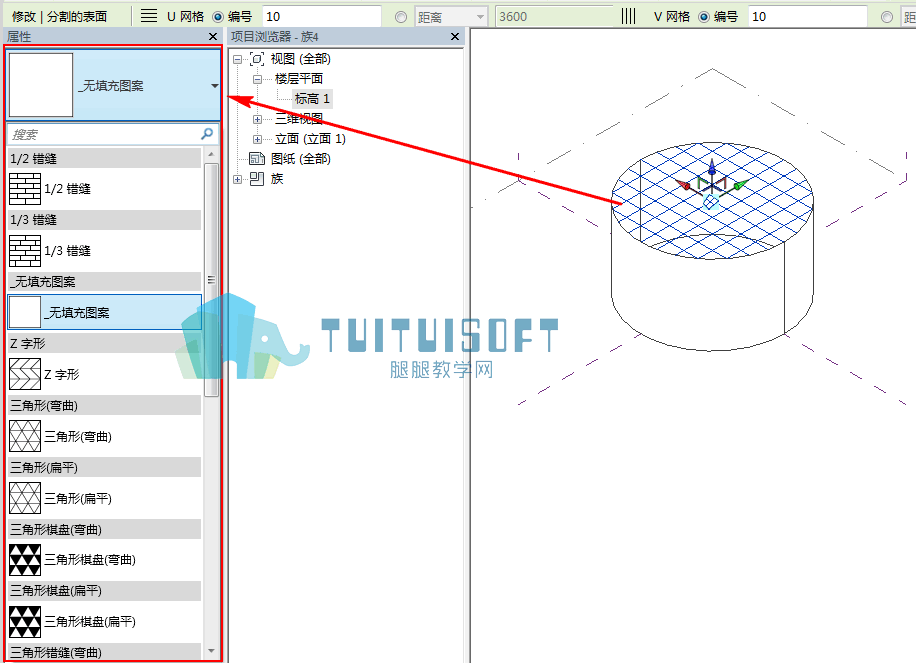

应用填充图案构件族到已分割或已填充的表面。
